Xcortech X3200 MK3 クロノグラフ 使い方と特徴

Xcortech X3200 MK3 レビュー

今回はカスタムに必須なアイテムである初速計 Xcortech X3200 MK3をレビューします。

性能に影響を与えるカスタムをする人の必需品になります。少しでもいじるなら必ず持っておきたい道具です。例えばパッキン交換、インナーバレル交換などのライトチューンといえど初速が変わるので注意です。

現在ではそこまではありませんが海外製品で稀に初速が日本の法規制内に入っていないことがるのでカスタムされない方も海外製品を好んで購入される方は持っていた方が良いアイテムだと思います。

さらに今回、紹介する製品はおそらく初速計の中でも最も安いモノの一つです。

それ故か多くのフィールドの初速測定に使われているモノです。もはやスタンダートも言えるこの商品を使い方を交えながらレビューしていきます。説明書の内容が必要最低限すぎるので一通りの機能と使い方も説明して行きます。

目次

外観

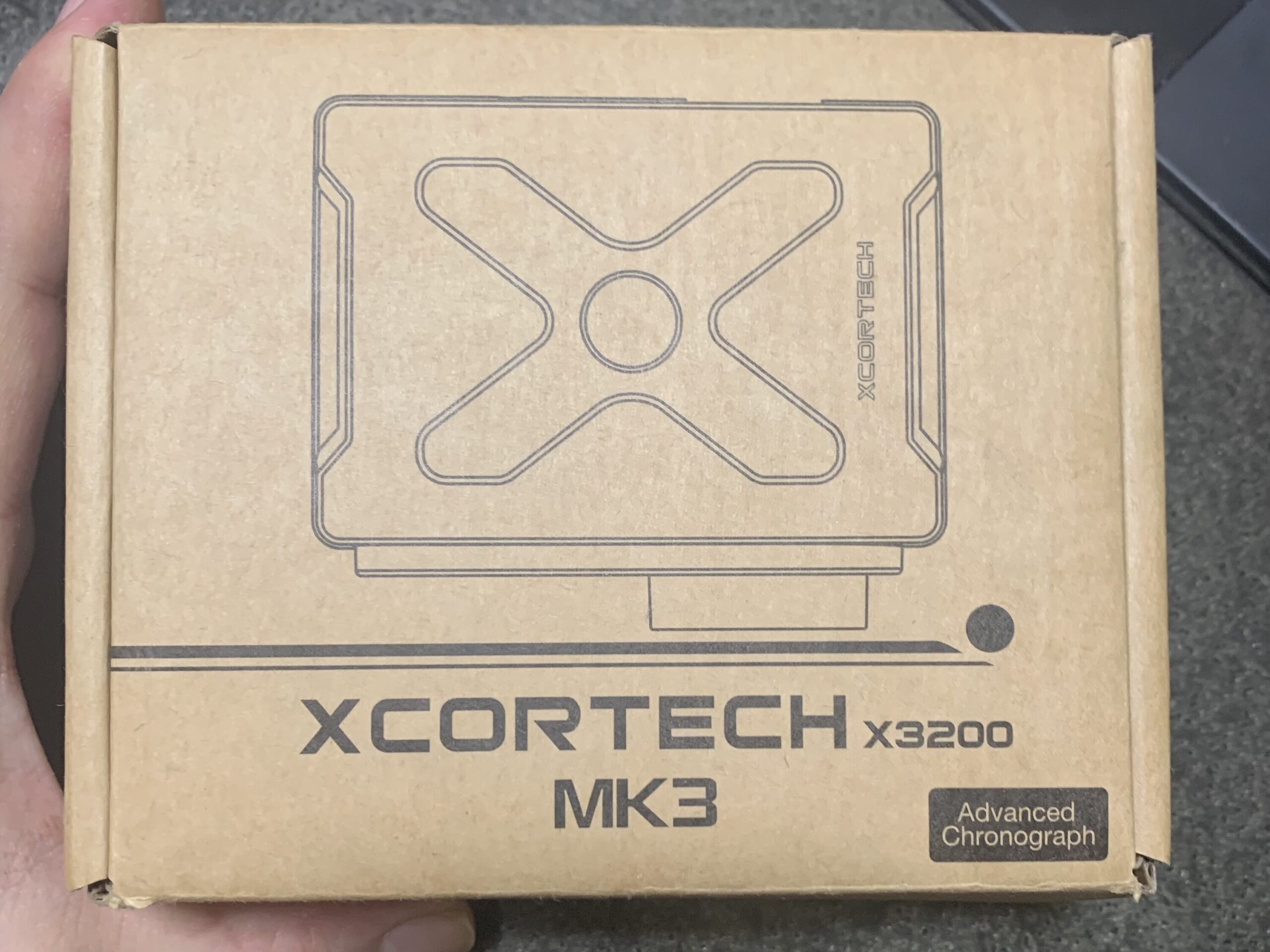

まずは外箱から見て行きます。

Xcortech X3200 MK3 外箱

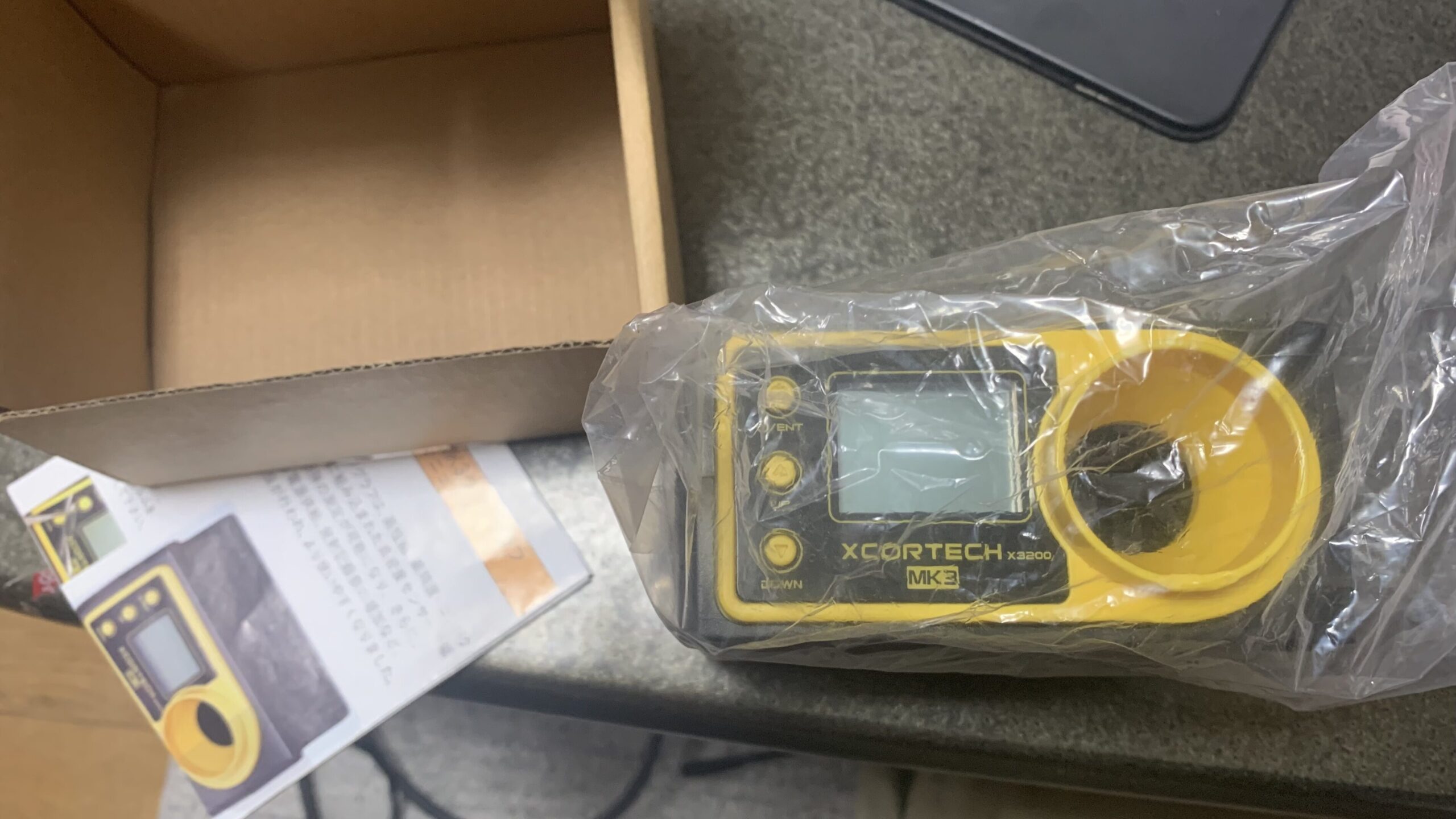

開封して内容物を確認します。

Xcortech X3200 MK3 開封

説明書と本体です。電池は別売りで単3電池2本が必要になります。

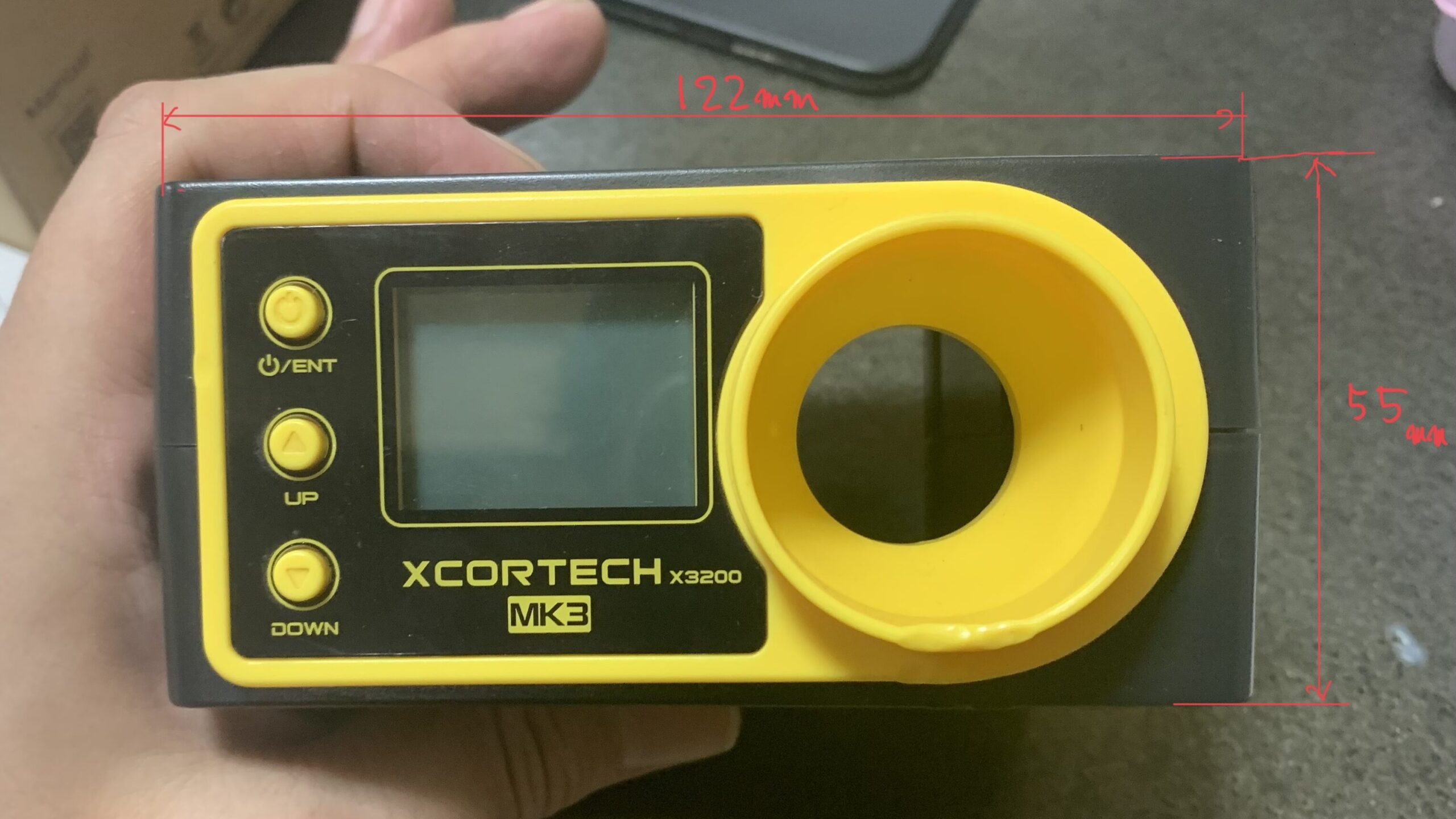

次に正面と大まかな寸法です。

Xcortech X3200 MK3 正面

横から見た寸法です。

Xcortech X3200 MK3 横寸法

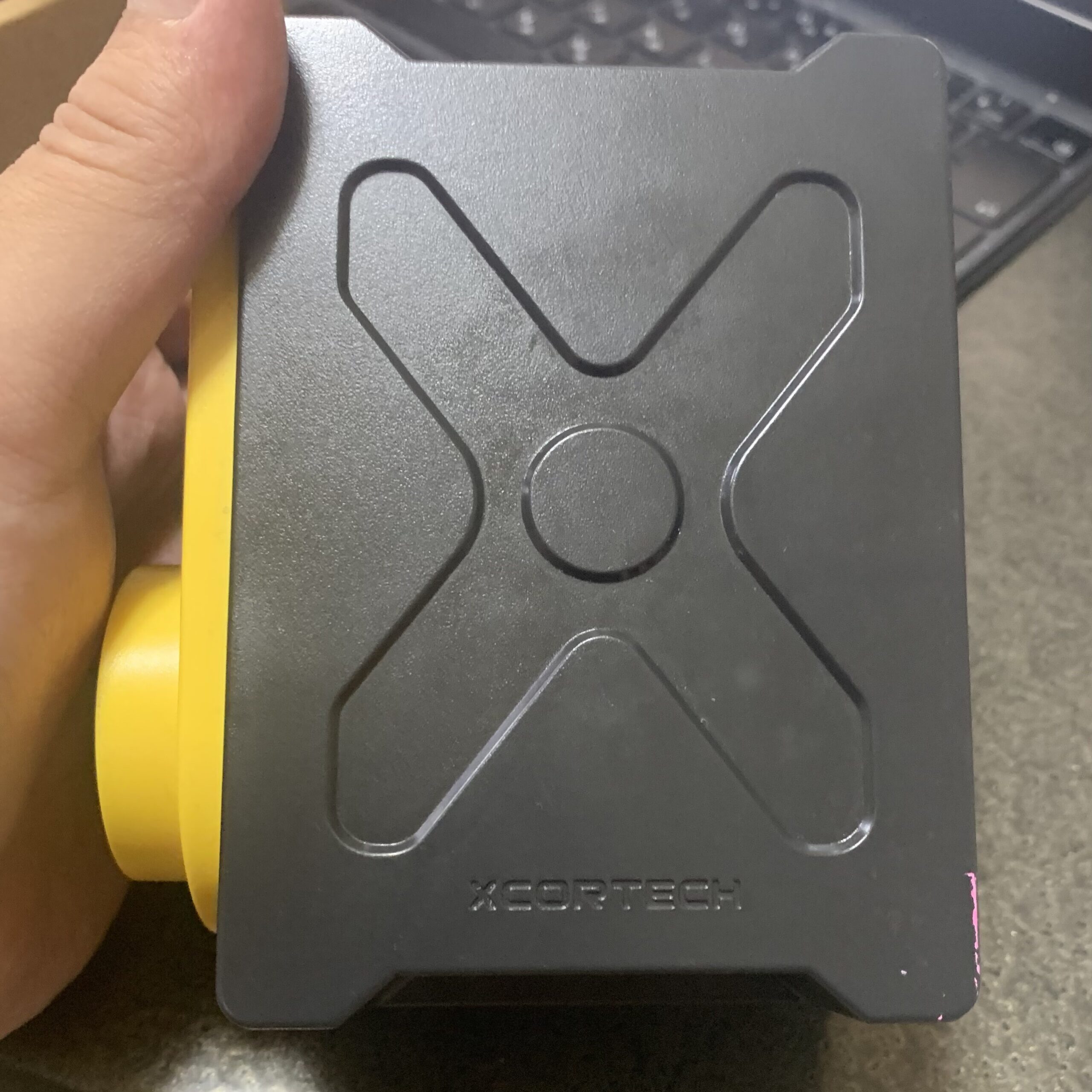

上面です。

Xcortech X3200 MK3 上面

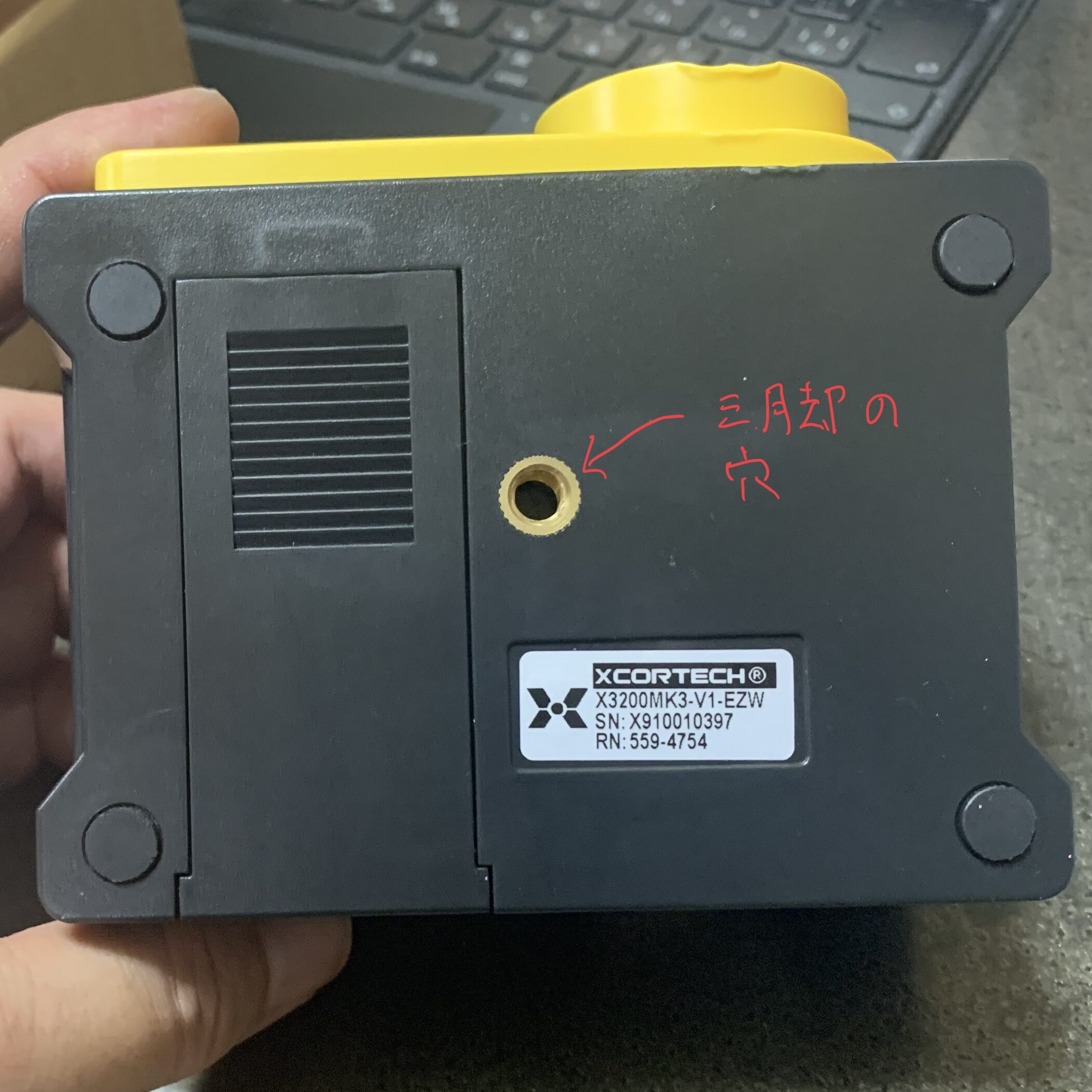

下側です。オプションの3脚用のネジと電池ボックスの蓋があります。

Xcortech X3200 MK3 底面

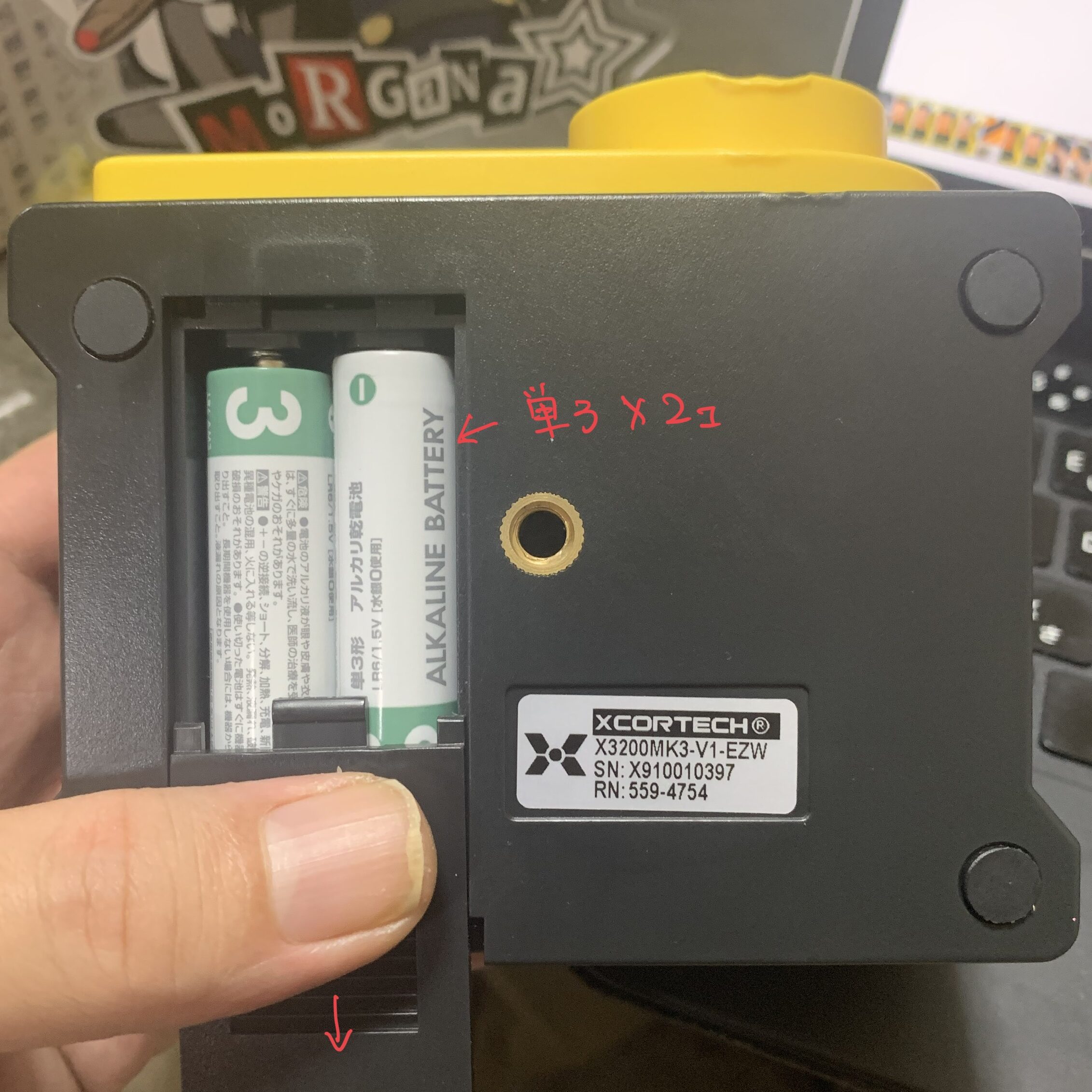

電池は次の写真のような感じで入ります。

Xcortech X3200 MK3 電池

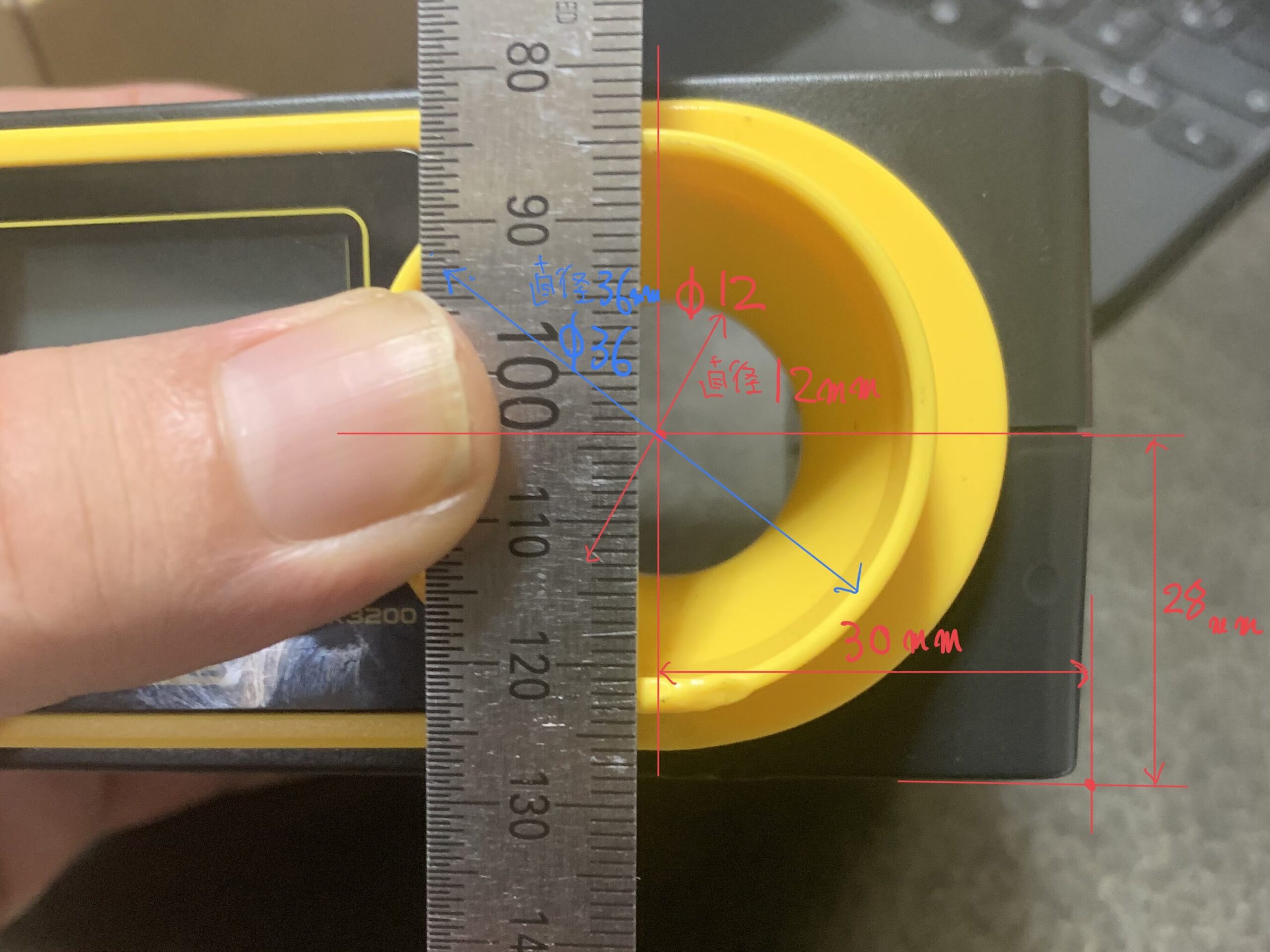

弾の計測部の詳細です。

Xcortech X3200 MK3 測定部

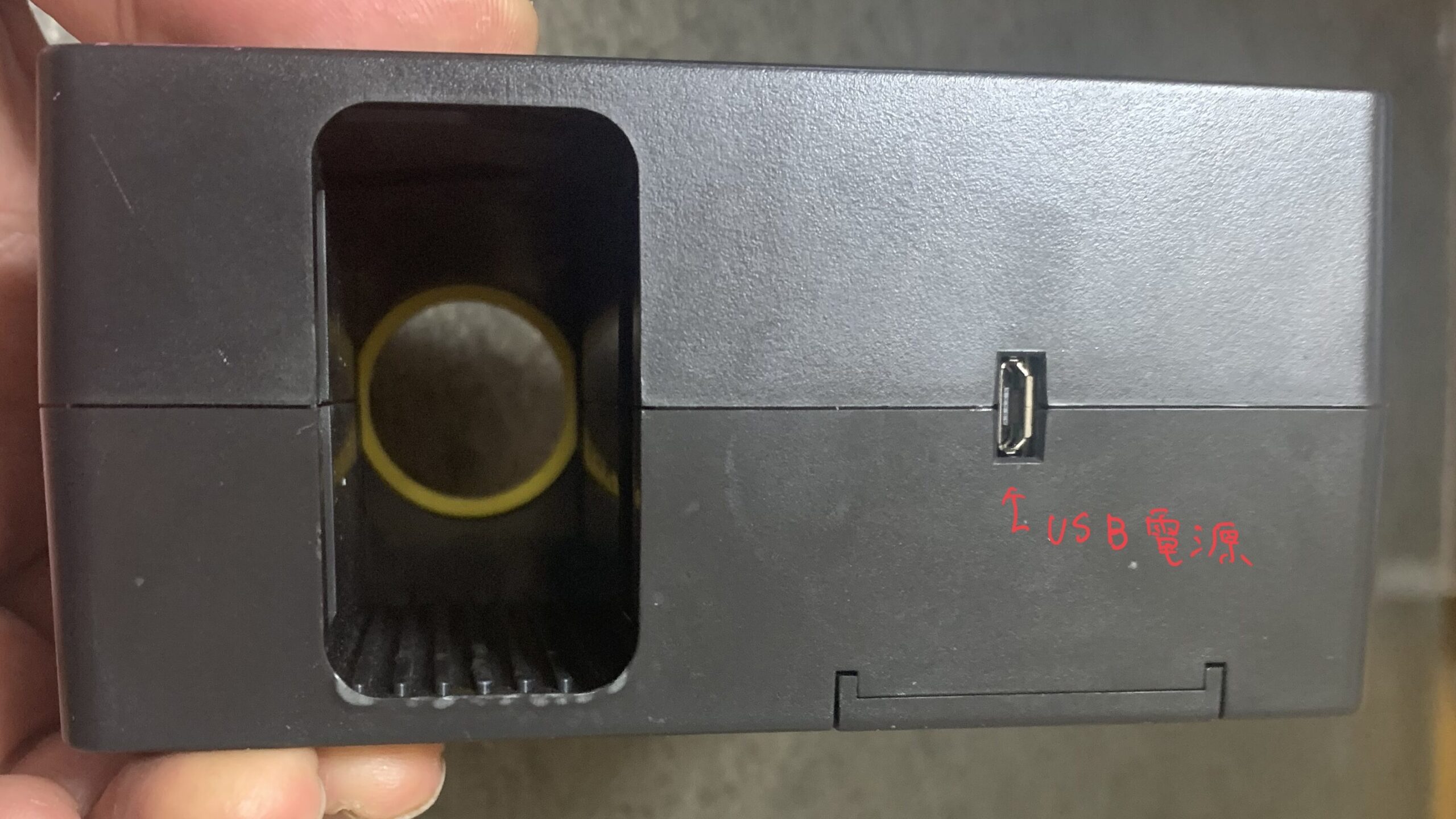

最後に背面です。USBでも電源が取れるようになっています。

Xcortech X3200 MK3 後側

重量はおおよそ200g程度でかなり軽くてコンパクトです。

持ち運びにもさほど困らないサイズです。

機能

ここからはメインの弾速を測る以外の機能を見て行きます。

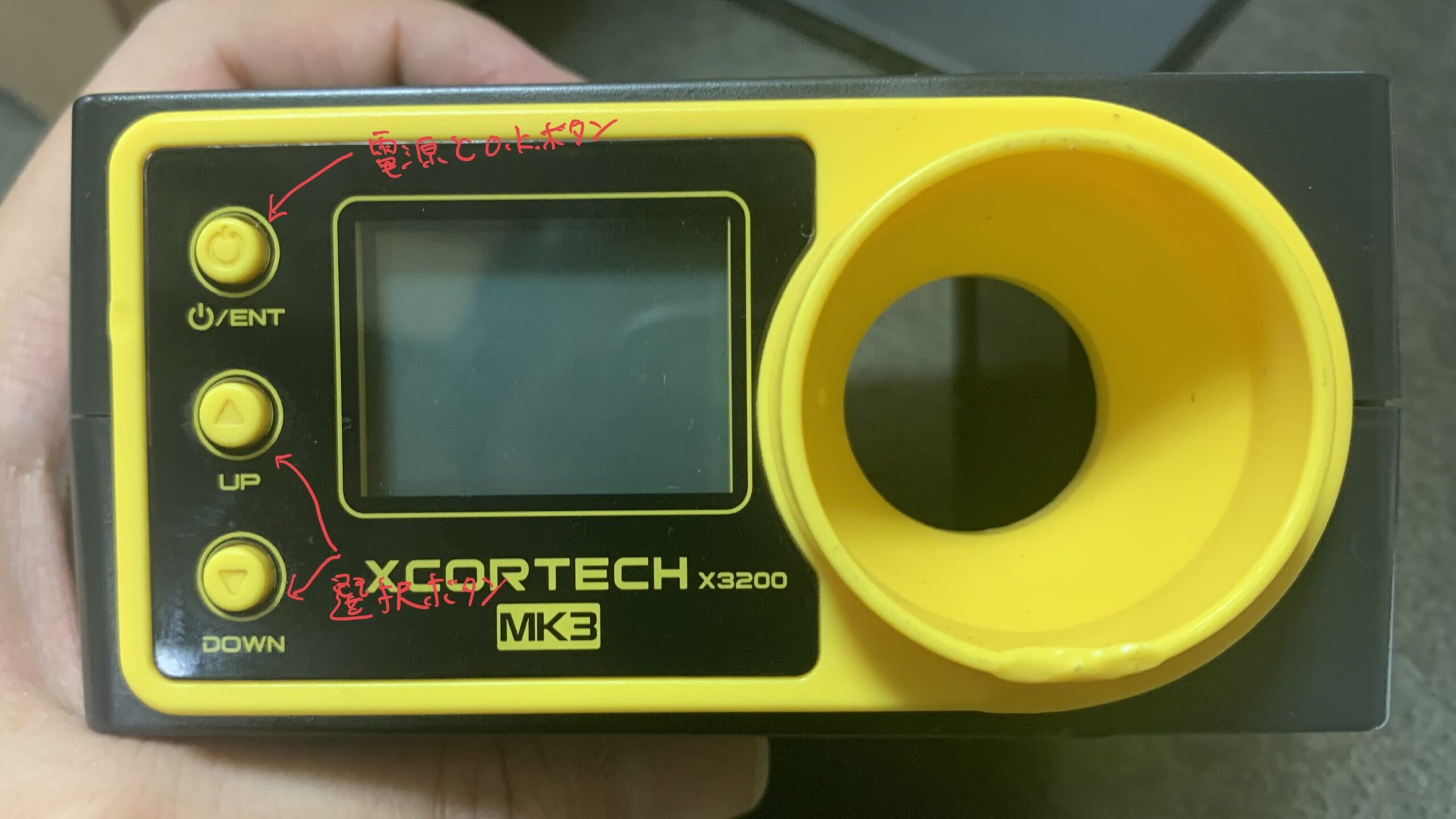

正面のディスプレイの脇に電源ボタン兼ENTボタンが付いてます。その下に矢印ボタン(UP,DOWN)が配置されたいます。

Xcortech X3200 MK3 正面ボタン

電源を入れると次のような画面になります。

Xcortech X3200 MK3 電源オン

この状態で穴に弾を撃てば計測ができます。計測については後に紹介します。

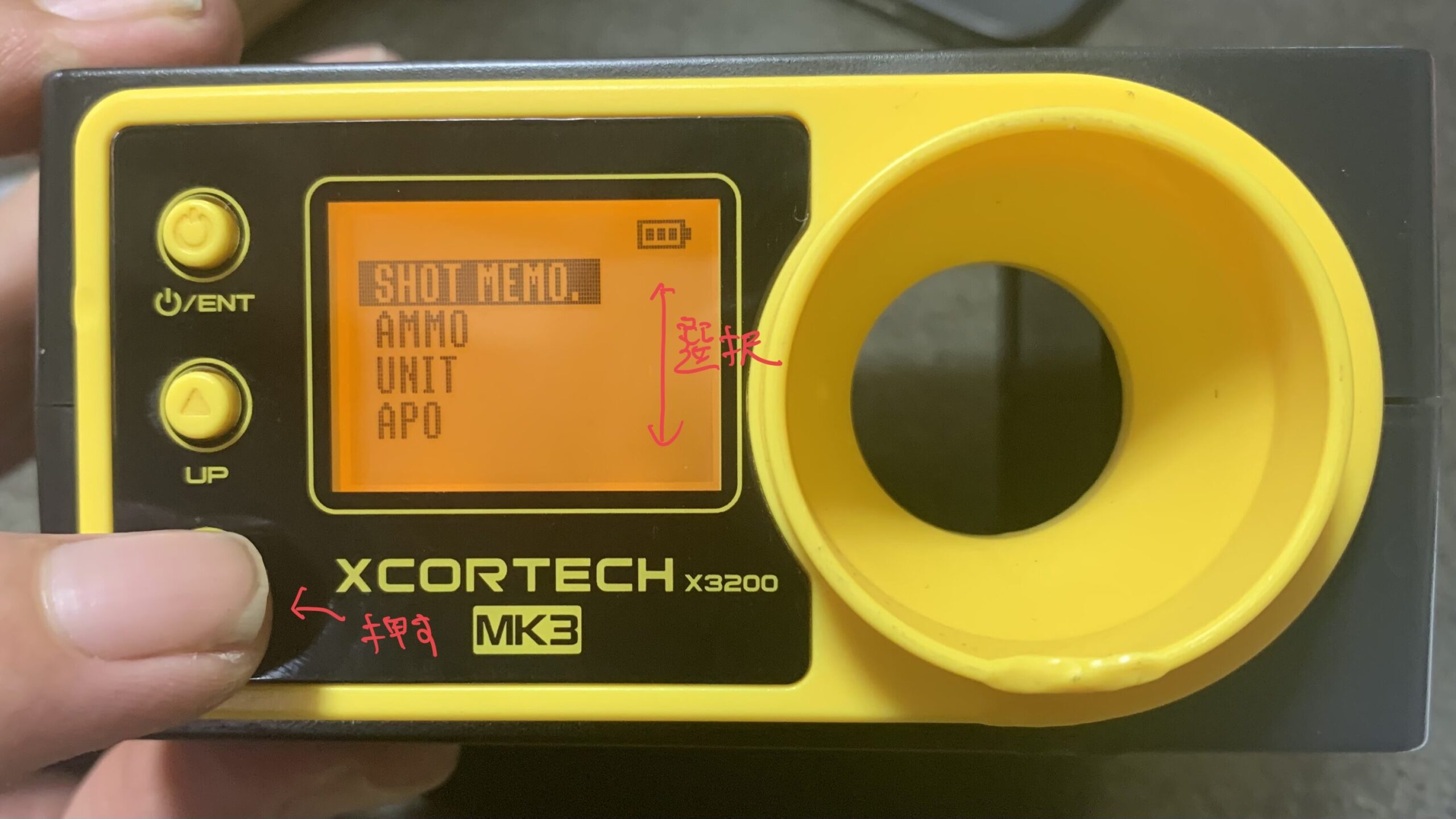

この画面でDOWNボタンを押すとメニューが開けます。

Xcortech X3200 MK3 メニュー画面

では各機能を紹介して行きます。SHOT MEMOは後ほど紹介します

使用弾の重量設定

UP、DOWNボタンで選択をAMMOのところに合わせてENTを押します。

Xcortech X3200 MK3 アモ選択モード

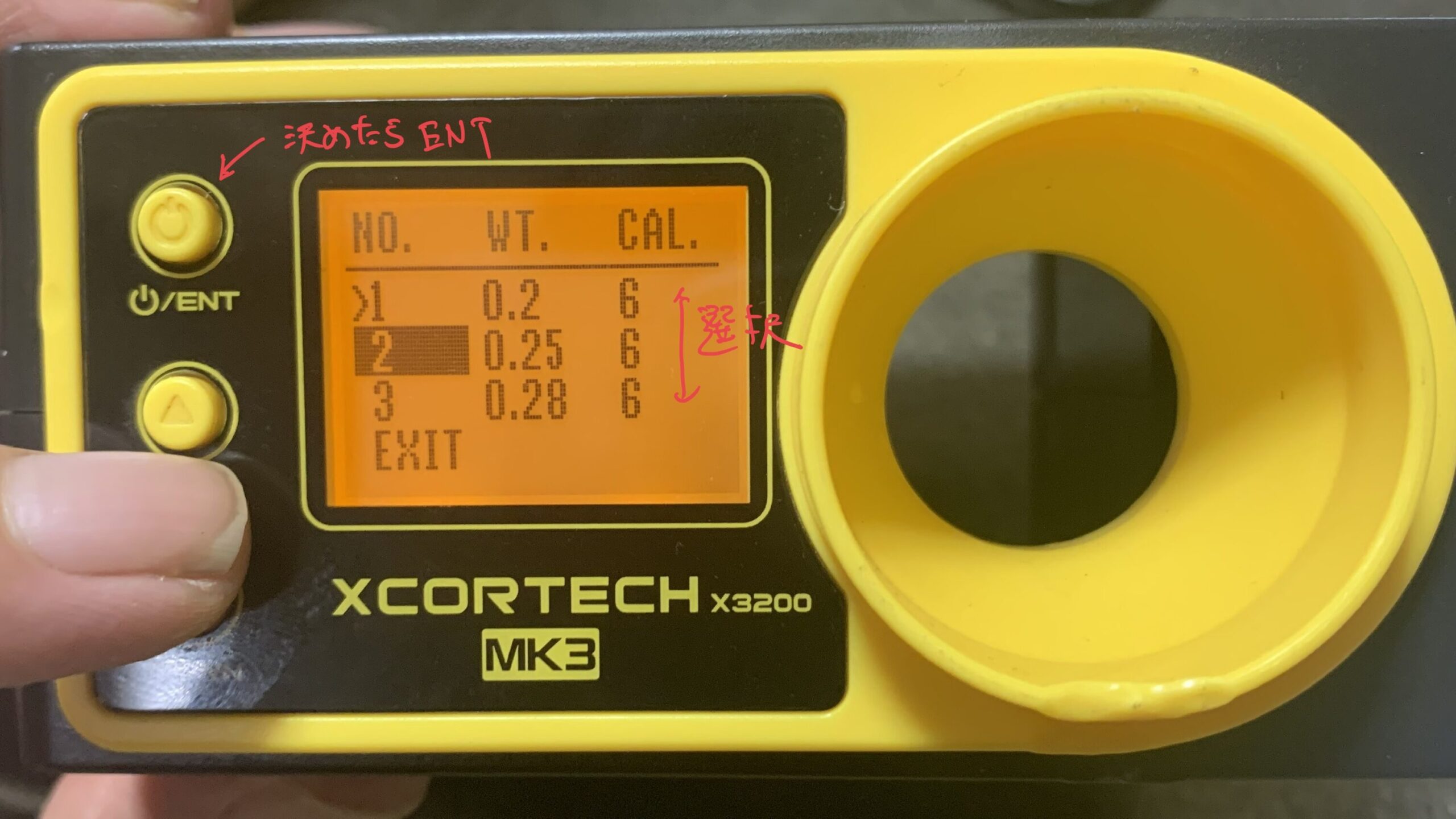

押すと次の画面に変わります。

Xcortech X3200 MK3 弾丸重量選択モード

0.2g,0.25g,0.28gの3種類から選ぶことになります。

多くの方は3種類で困らないと思いますが重量弾を使う人だとツライ選択肢です。

でもこの設定は運動エネルギーJ、$ \frac{運動エネルギー}{面積}$の計算に使うだけなので各重量での初速の規制値がわかるのであれば問題ありません。

ここの設定が適当でも初速値は出るので大丈夫です(不便ですが)。

表示単位の設定

ここからは重要な初速の単位、サイクルの単位を設定を紹介します。

まず、メニューからUNITを選択します。

Xcortech X3200 MK3 単位選択モード

ここでENTボタンを押しますと次の画面に遷移します。

Xcortech X3200 MK3 各単位の選択

ROF(rate of fire)の方が発射サイクルを表していて単位はRPM(発/分)かRPS(発/秒)が選べます。ほとんど人がRPS(round per second)にすると思います(秒間の発射数)。

SPEEDが初速の単位の選択で、MKS単位のm/sとアメリカンなFEET/sで選べます。ほとんどの日本人がm/sにしないと困ると思います。

この単位の初期設定はロットによってバラバラのようなので購入された方は使いやすい単位に設定し直すことをお勧めします。

自動電源OFFまでの時間設定

本製品には自動電源OFF機能が付いており、無操作状態から電源がカットされるまでの時間が選べます。

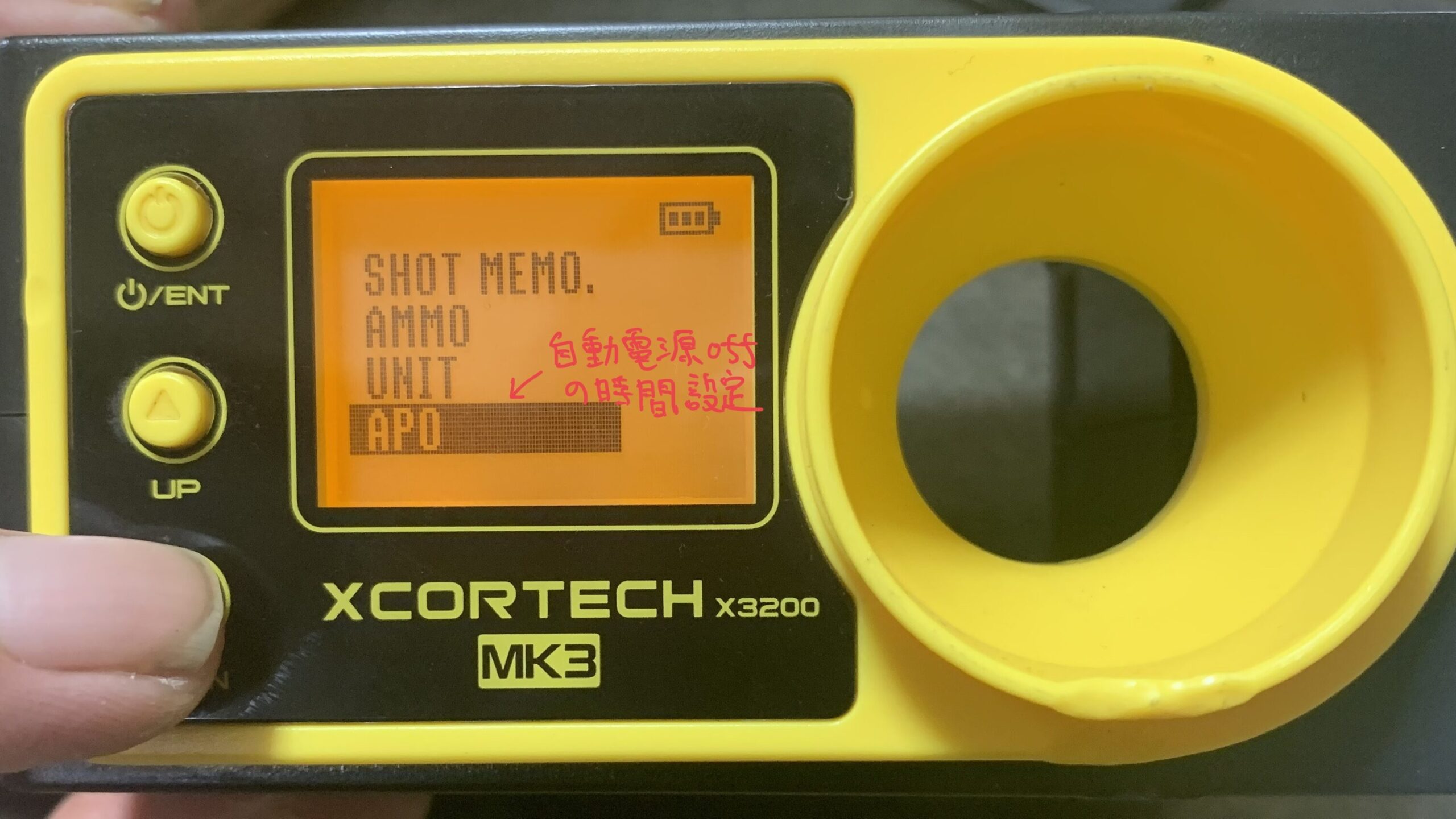

メニューでAPOのところに合わせます。

Xcortech X3200 MK3 自動電源オフモード

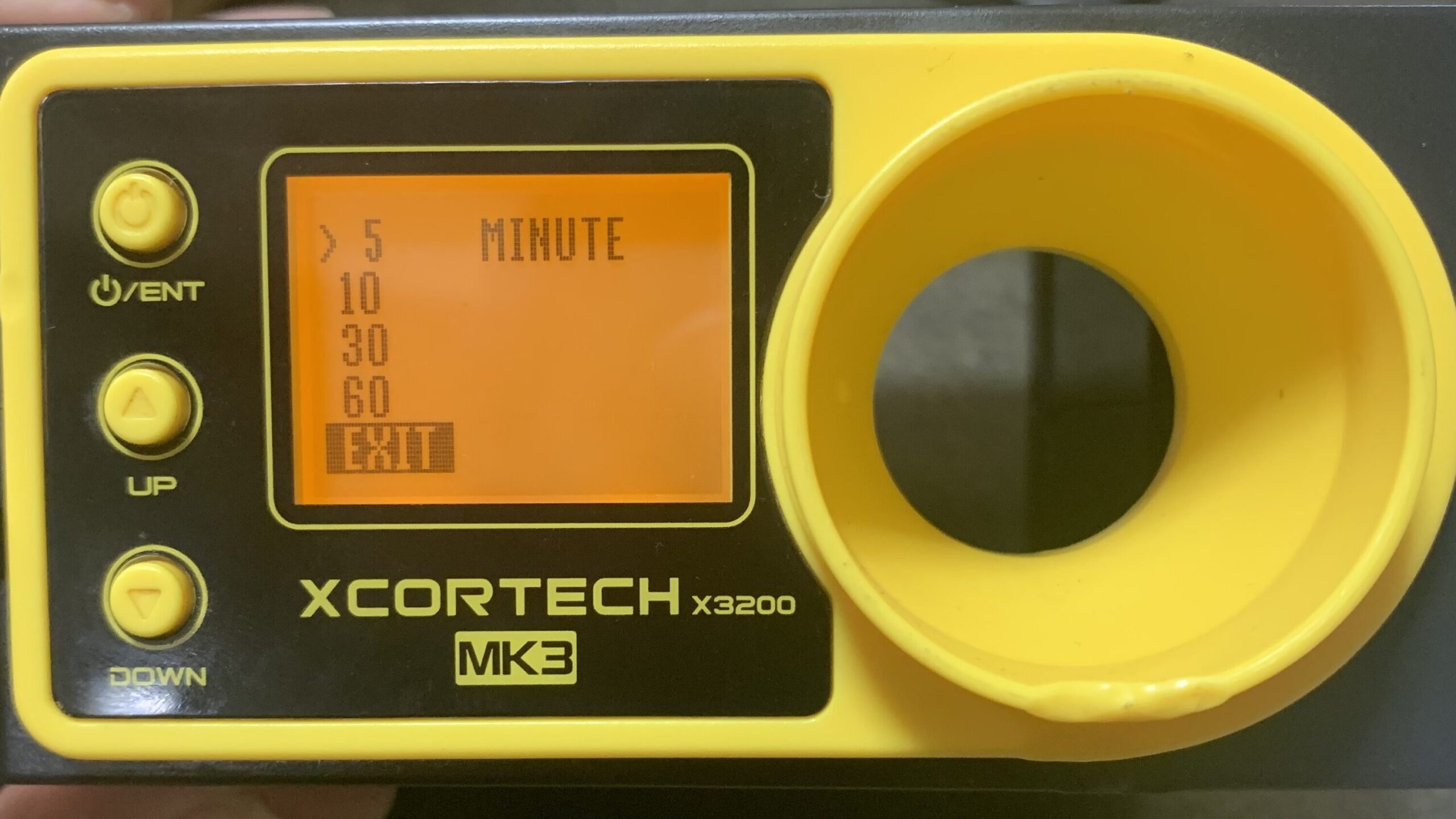

ここでENTを押すと次の画面に遷移します。

Xcortech X3200 MK3 自動電源off 出口

5分、10分、30分、60分が選べます。

私は基本的に5分で使っていますがカスタムしている時にメモリの計測結果を残しておきたい場合は長めにしておくと良いと思います。

バックライトの輝度調整

次はバックライトの輝度の調整です。

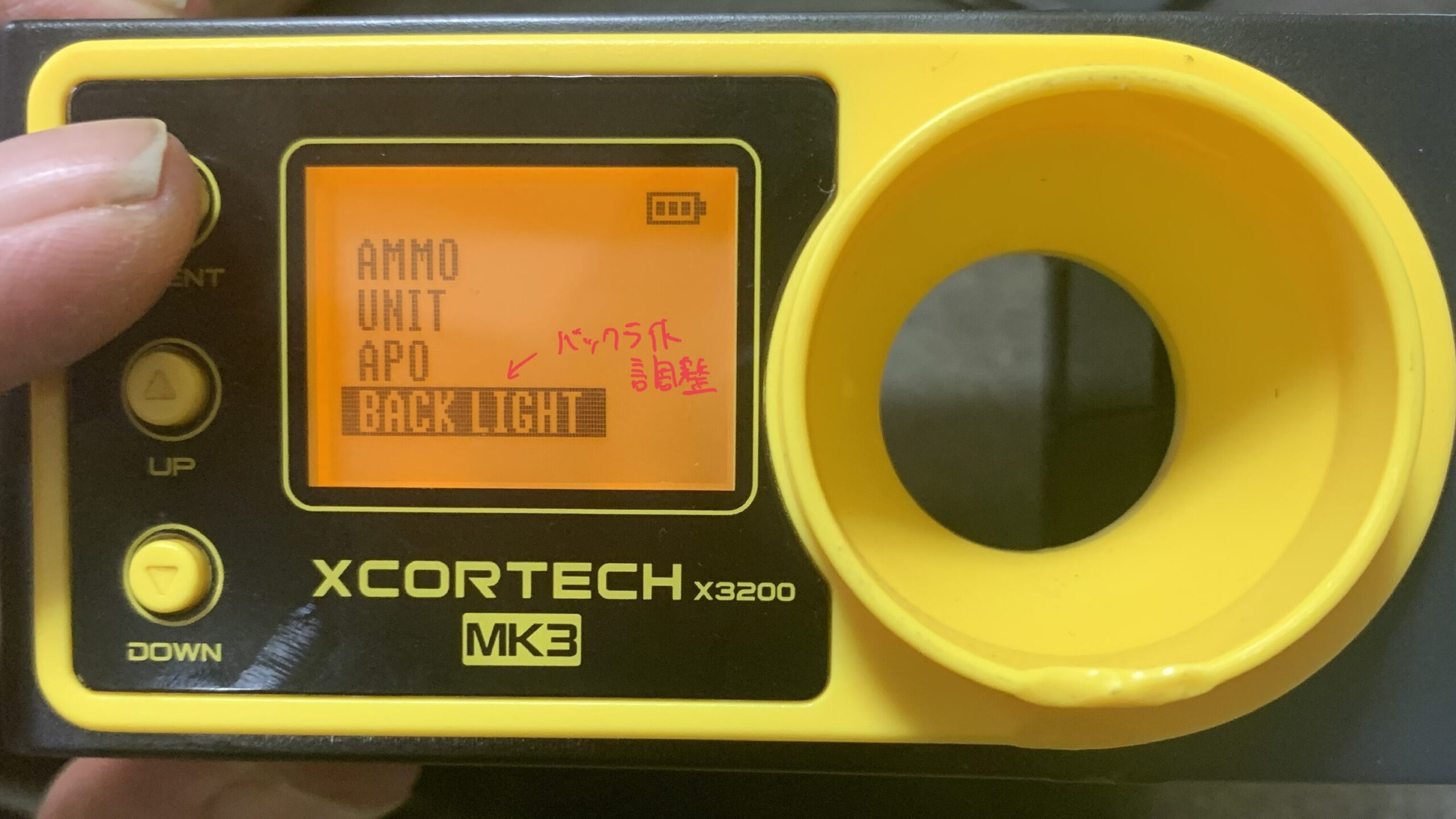

メニューをBACK LIGHTに合わせてENTを押します。

xcortechx3200mk3 バックライト設定

ENTを押すと次の画面に遷移します。

xcortechx3200mk3 バックライト設定画面

調整項目はバックライトのON or OFFと明るさをHIGH,MIDLLE,LOWの3段階で調整できます。

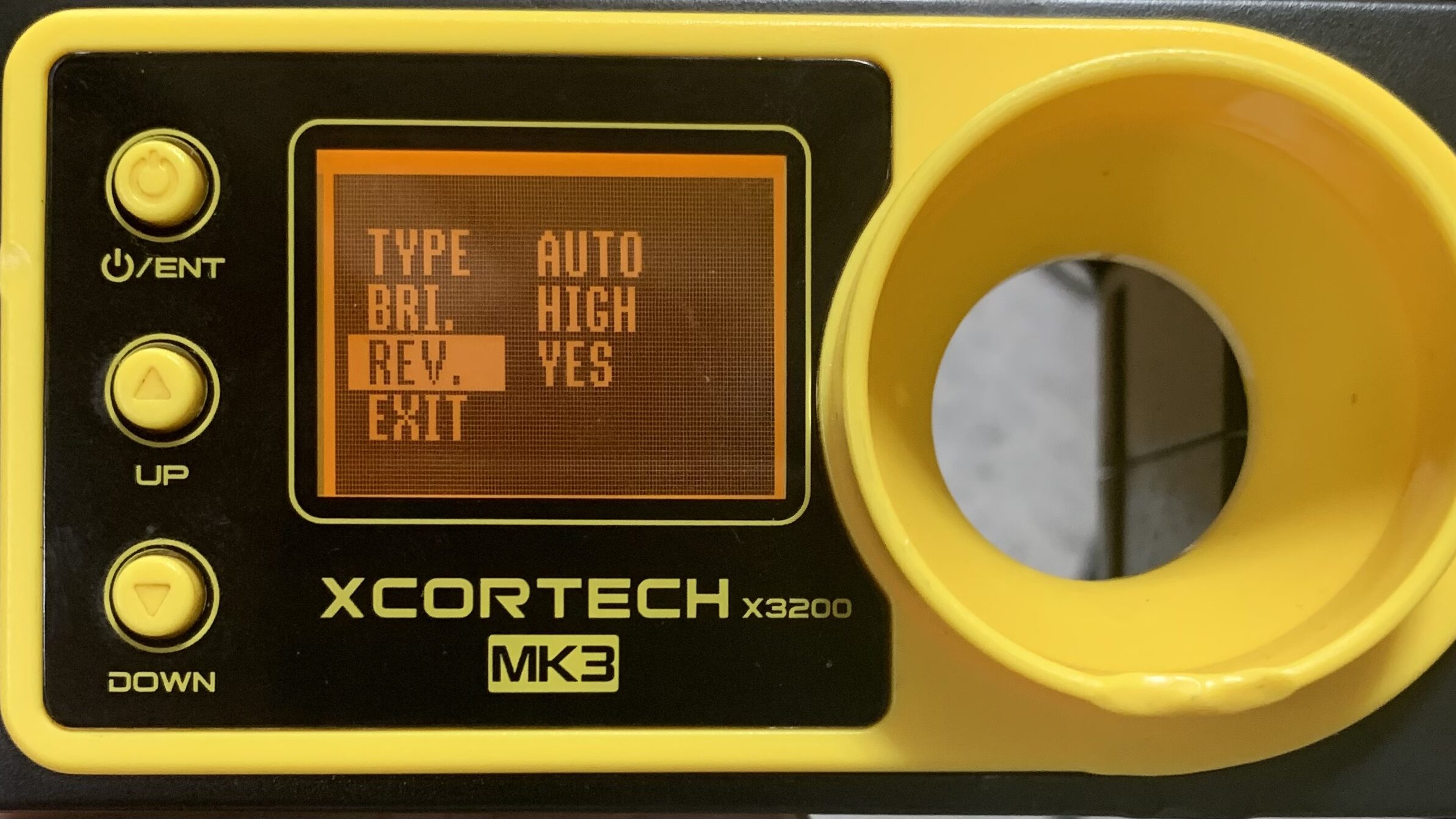

REVはリバースの略でオンにすると次のようになります。

xcortechx3200mk3 バックライト 暗転

たぶん、使う人はあまりいないと思います。

コントラスト調整

最後がコントラスト調整です。

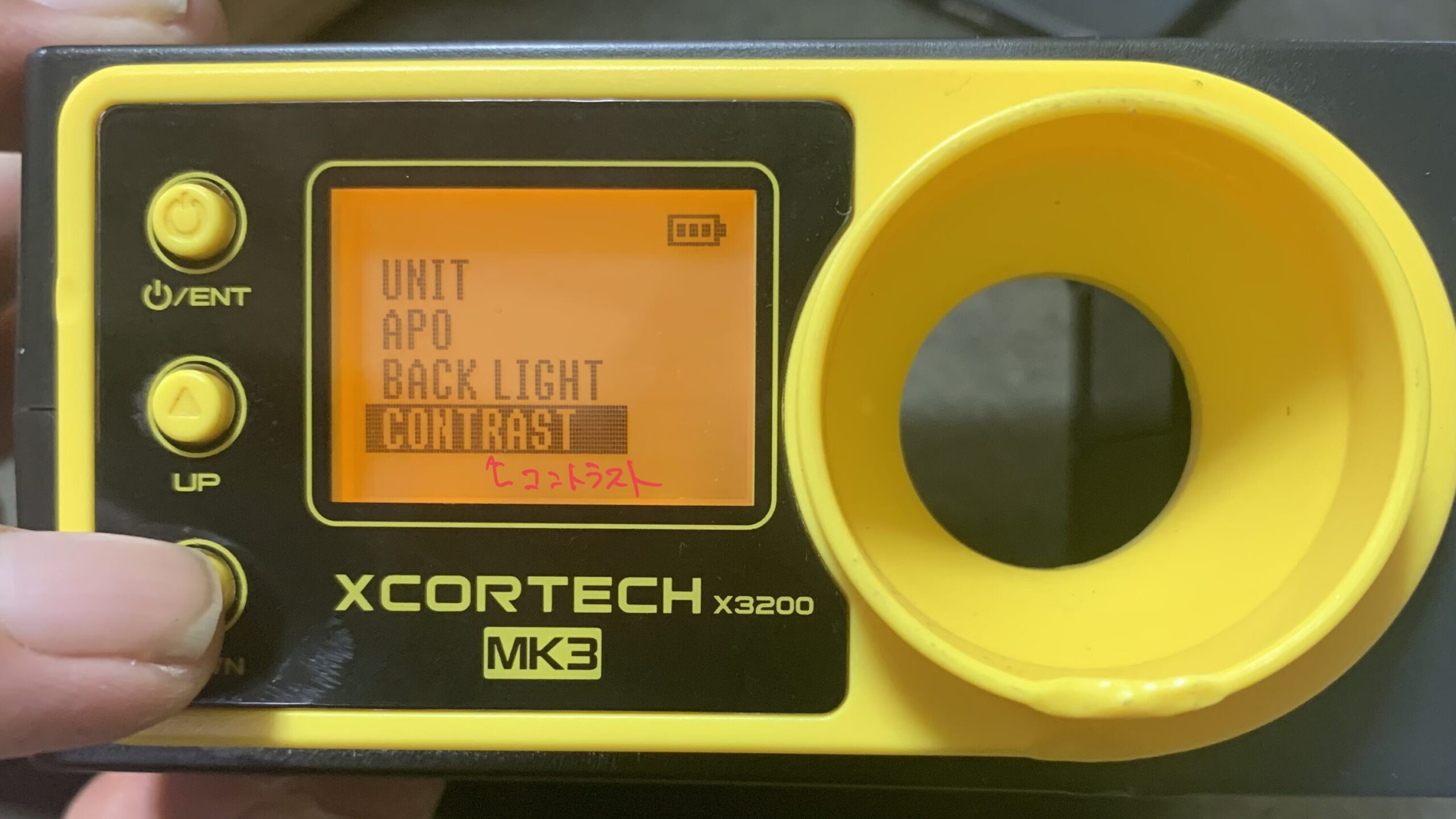

メニューをCONTRASTに合わせます。

xcortechx3200mk3 コントラスト設定画面

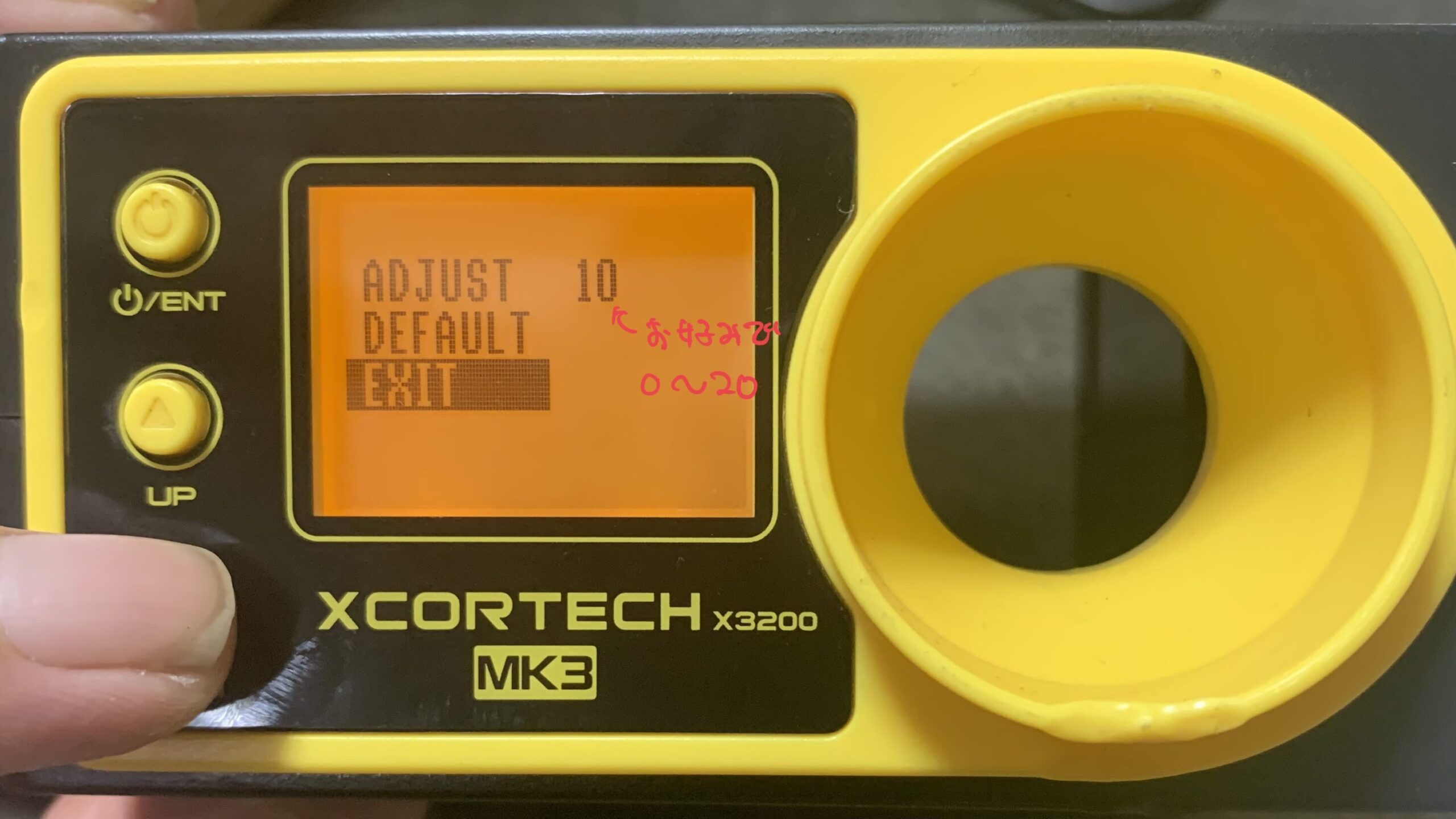

いつものようにここでENTを押すと次に画面に遷移します。

xcortechx3200mk3 コントラスト設定

0〜20段階でコントラストが調整できます。

たぶんデフォルトのままで問題ないと思います。

これで機能は全部紹介しました。

実際に測定して行きます。

エアガンの初速測定

実際に初速を計測します。

この製品には初速を表示するのに2タイプの画面が用意されています。

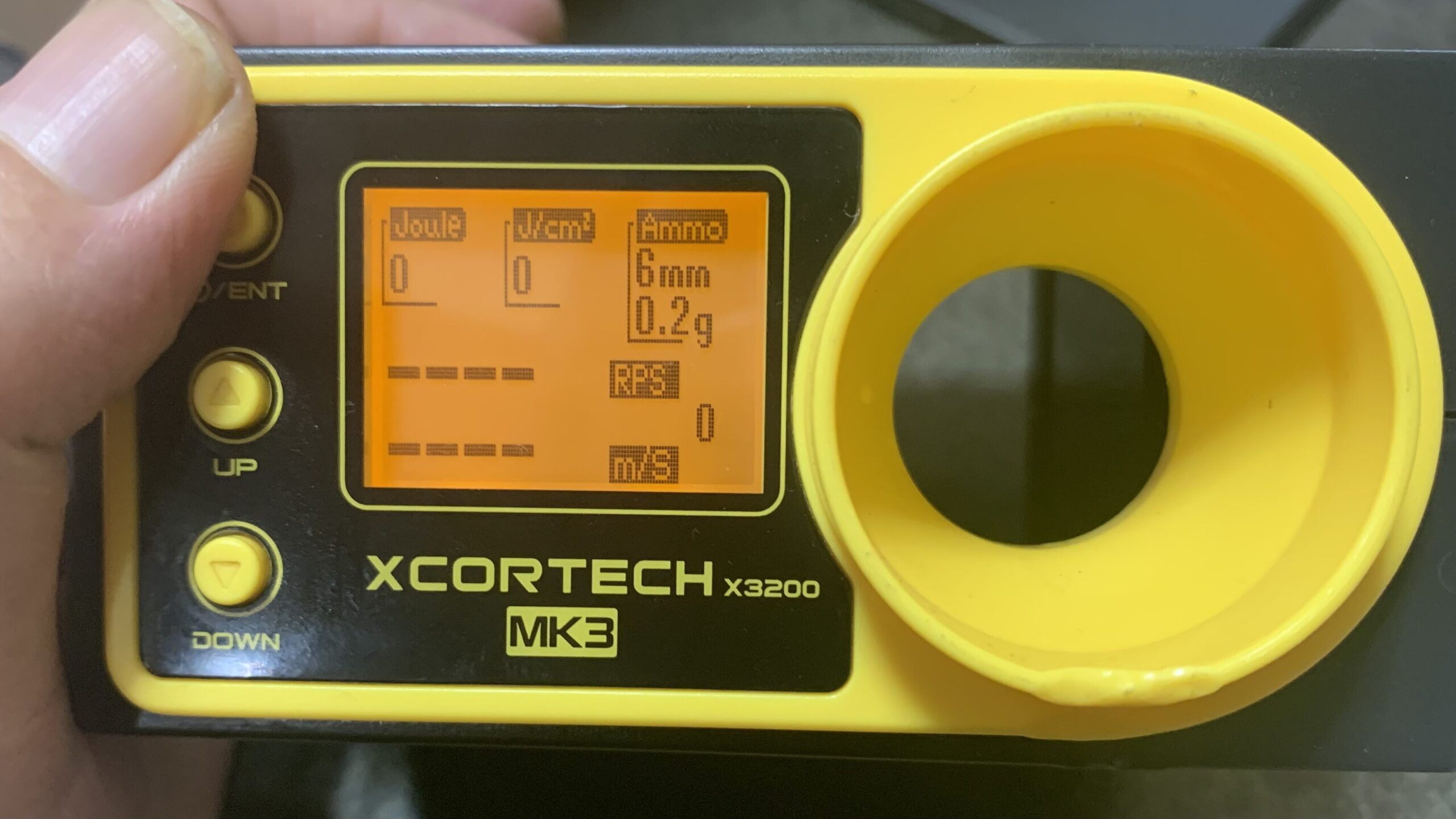

デフォ

xcortechx3200mk3 初速測定画面 デフォルト

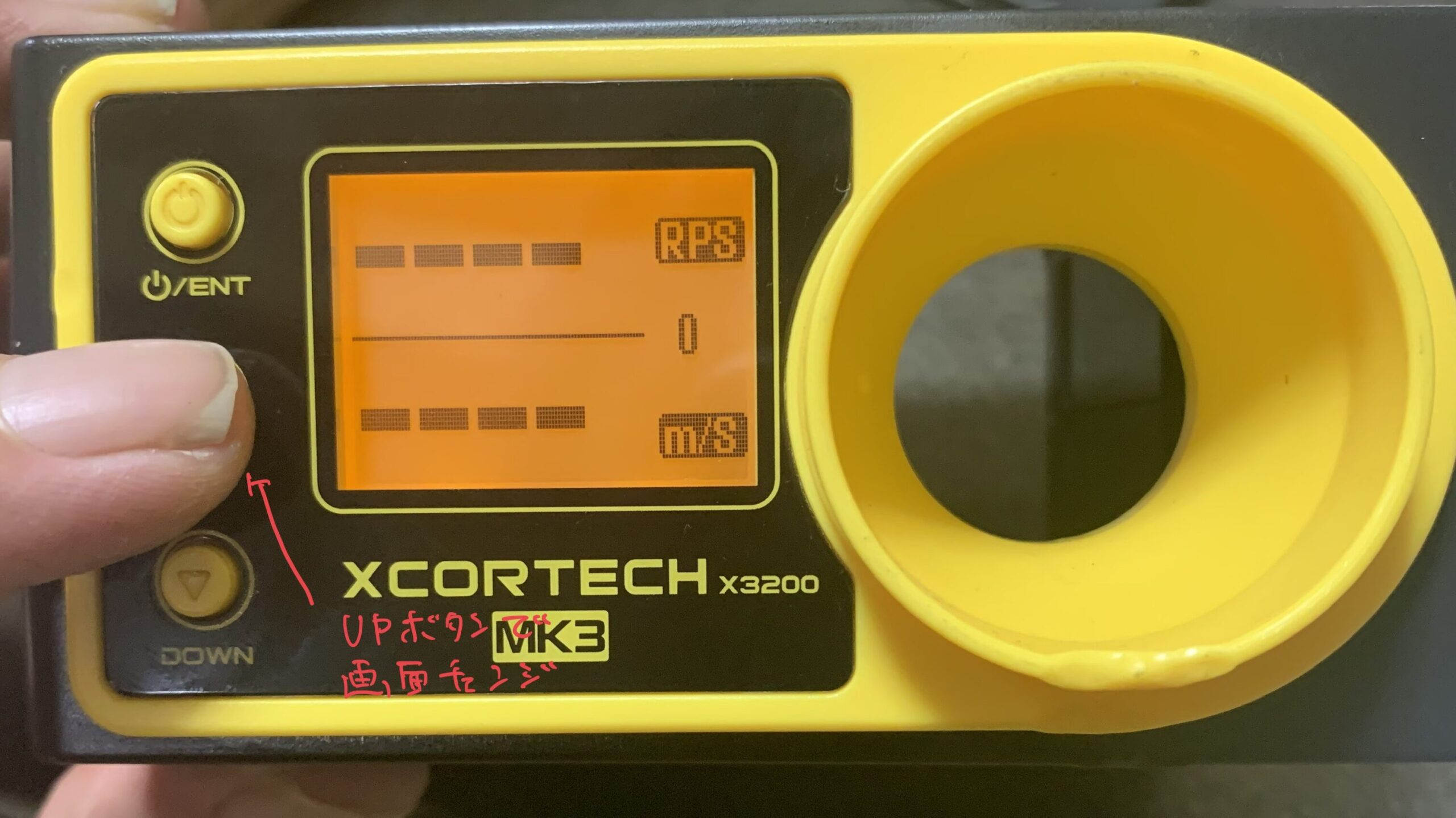

UPボタンを押すと次のモードに変わります。

xcortechx3200mk3 初速測定画面2

元に戻したい場合はDOWMボタンを押せばデフォに戻ります。

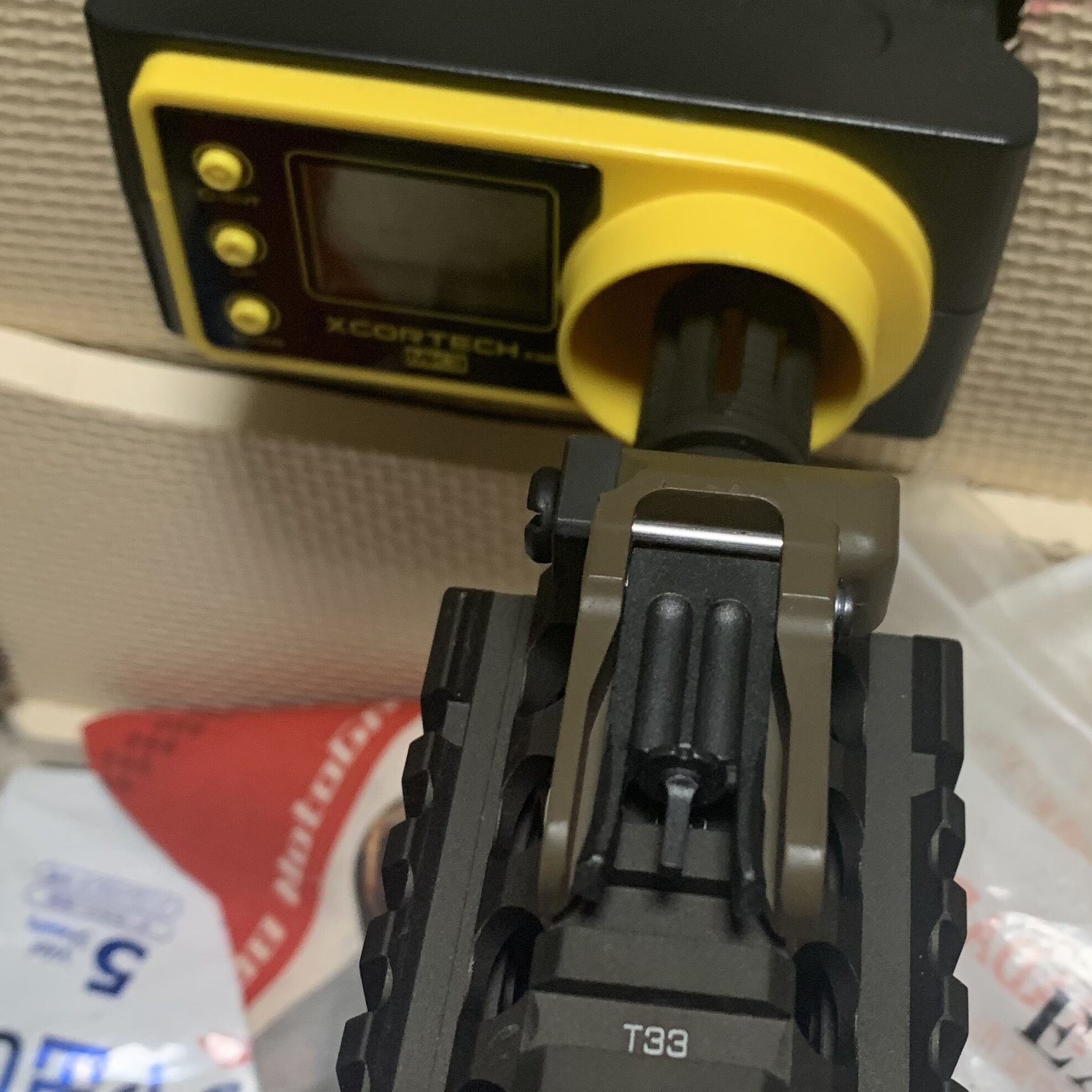

ほとんどの方がご存知だと思いますがエアソフトの銃口を穴に対して真っ直ぐにかなり近づけます。

xcortechx3200mk3 初速測定方法

本ブログでも紹介させて頂いたVFC MK18mod 1を使いました。これで測定して行きます。

セミオートで測定します。

Xcortech X3200 MK3 セミオート初速測定
Xcortech X3200 MK3 セミオート初速測定

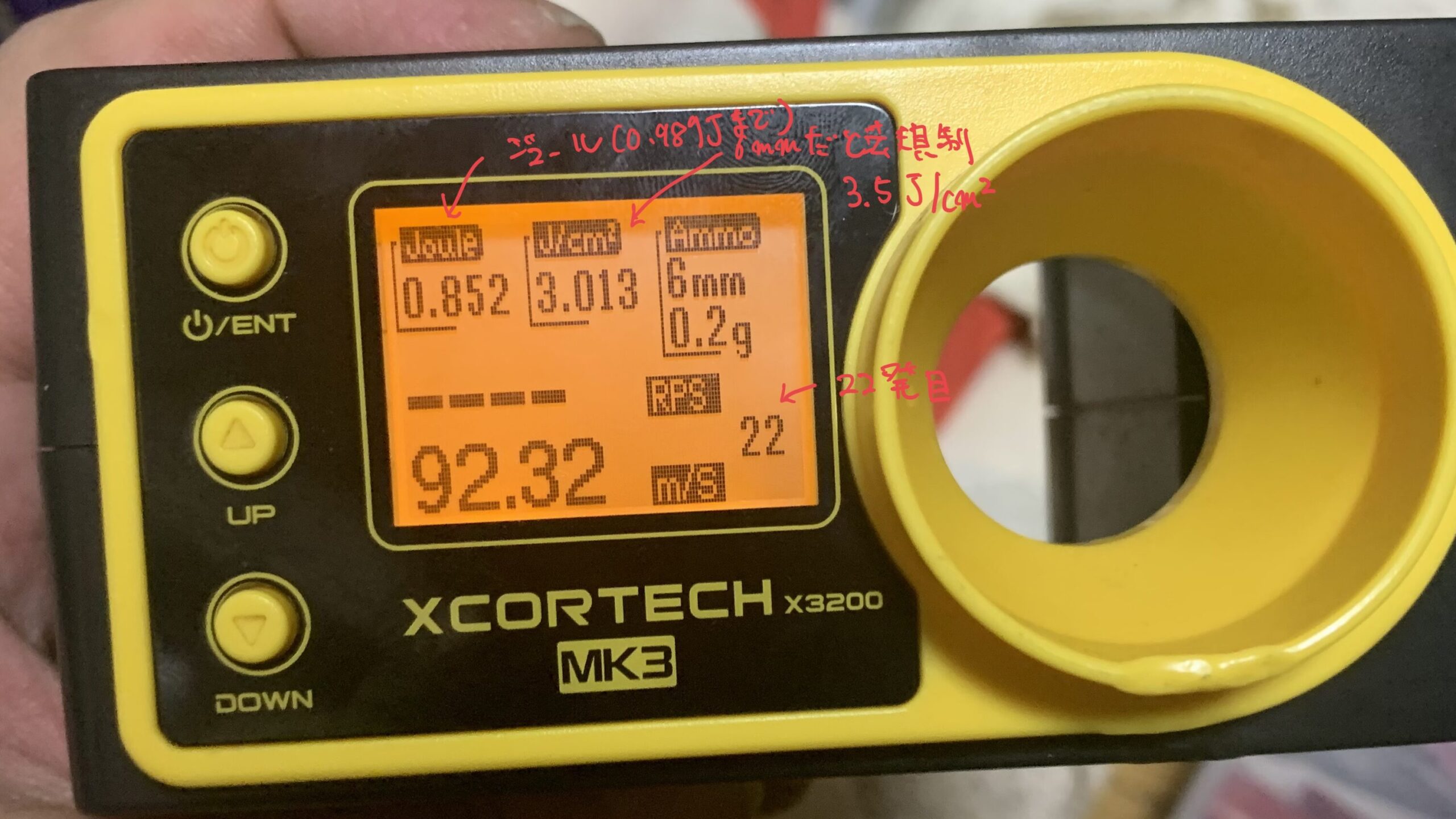

初速以外にも何発目のデータか?と$ J/cm^2 $のデータが出ます。

ちなみに法規制は初速は0.989J(気温35℃)で$ J/cm^2 $の規制値は3.5$[J/cm^2]$未満です。

詳細は書きませんが日本の法規制は銃口から1m離れた時点の単位面積あたりの運動エネルギーが3.5$[J/cm^2]$未満より導き出されていて、直径6mmの場合での規制の運動エネルギーJは0.989Jと算出されます。

なので銃口での計測での0.1m/s程度の初速オーバーでは違反となりませんが、これまでの先人やファンの努力、関係者の努力によって決められた法律なので慣例の銃口で法の規制値内に必ず抑えることを当然とし、フィールドによっては規制から安全マージンをとった初速制限があるので、基本的にフィールドの指示に従いましょう(95m/s未満、90m/s未満とか)。

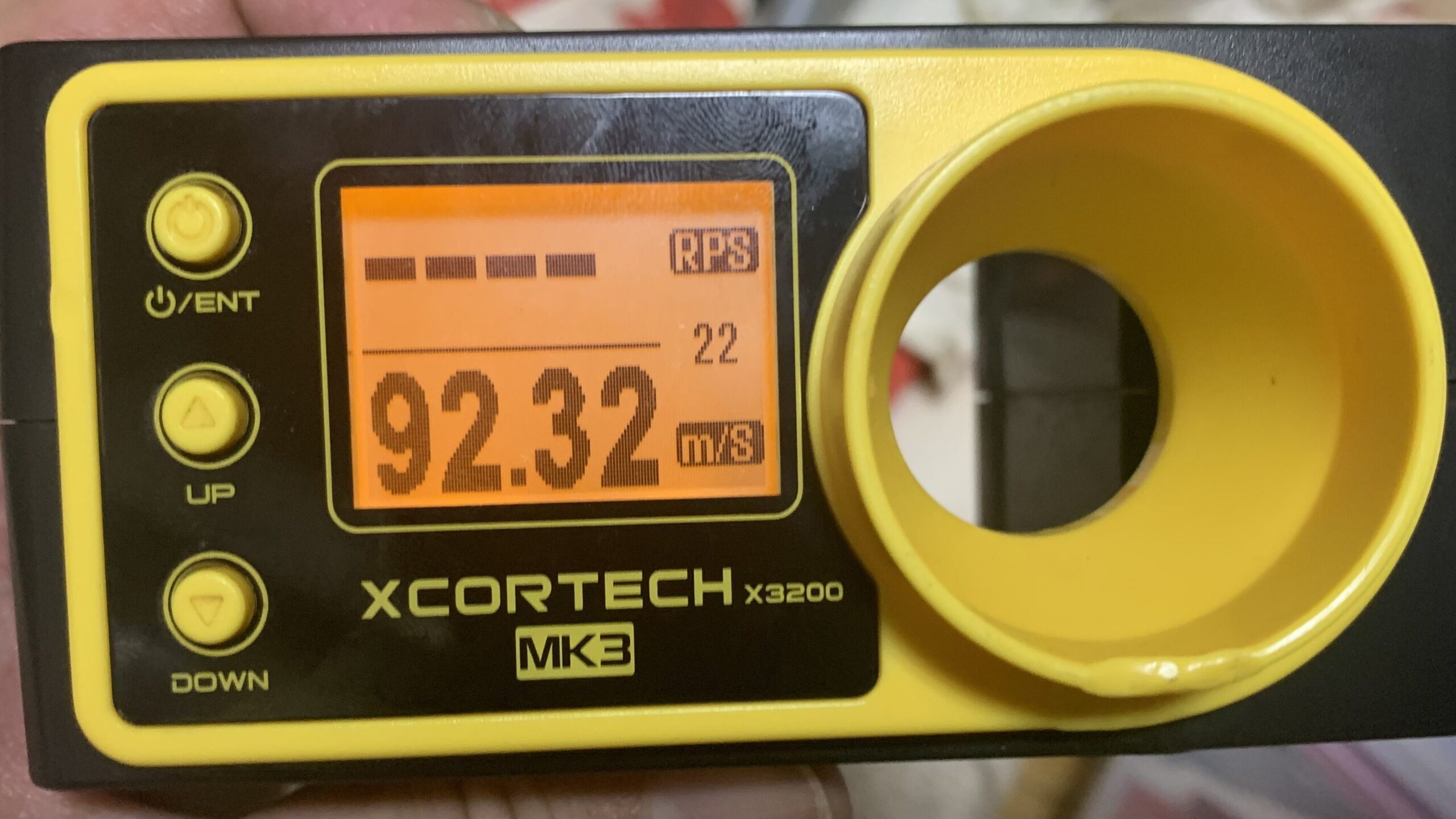

このデーターの表示モードを変えると次のようになります。

xcortechx3200mk3 初速測定モード2

単純にサイクルと初速だけの表示になります。

次に発射サイクル測定します。

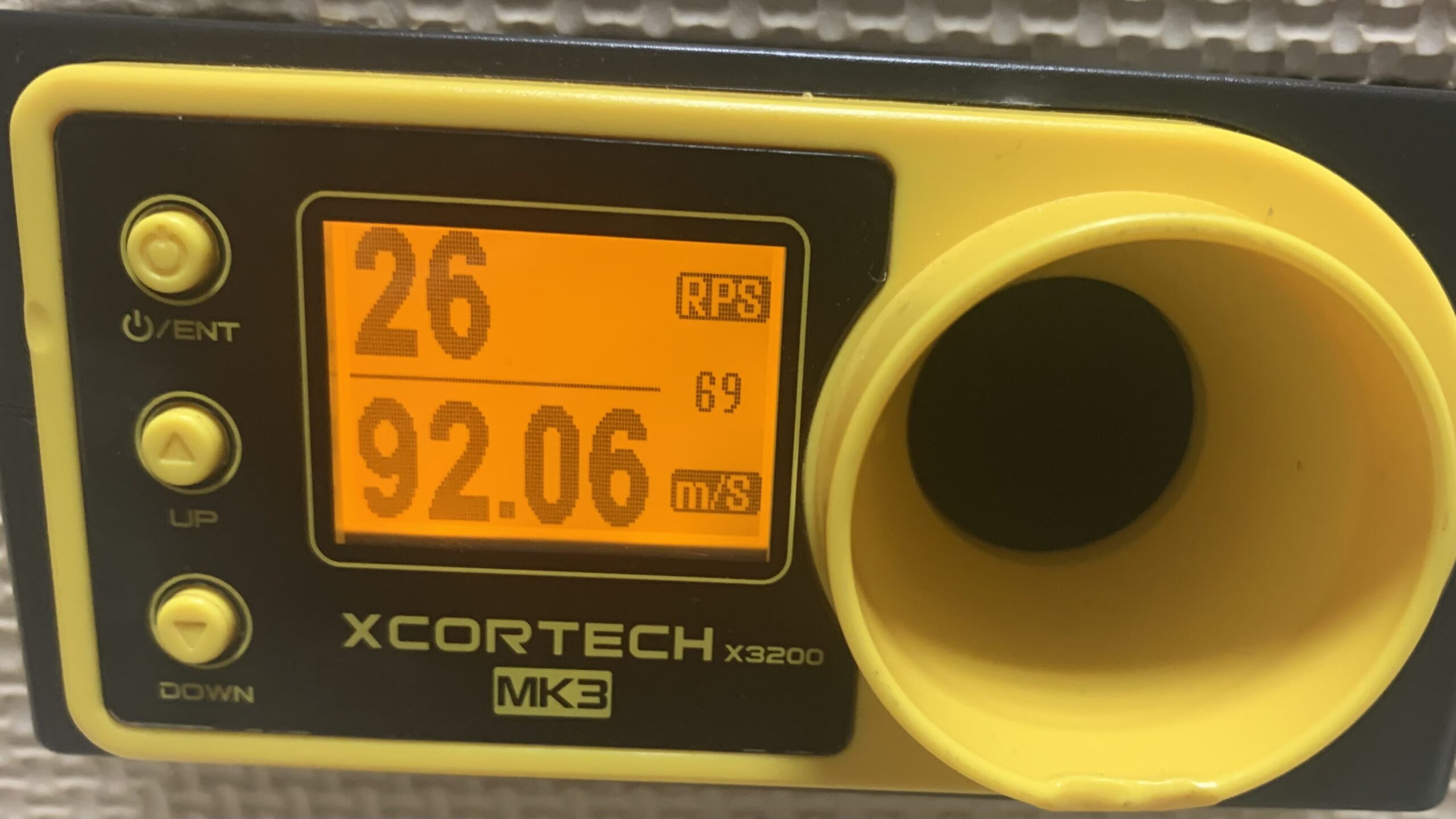

xcortechx3200mk3 発射サイクル測定

サイクルが26PRSでわかりやすく言うと26発/秒を表しています。

次にショットメモを使って過去のデータを見てみます。

メニューからSHOTMEMOを選びます。

xcortechx3200mk3 メニュー

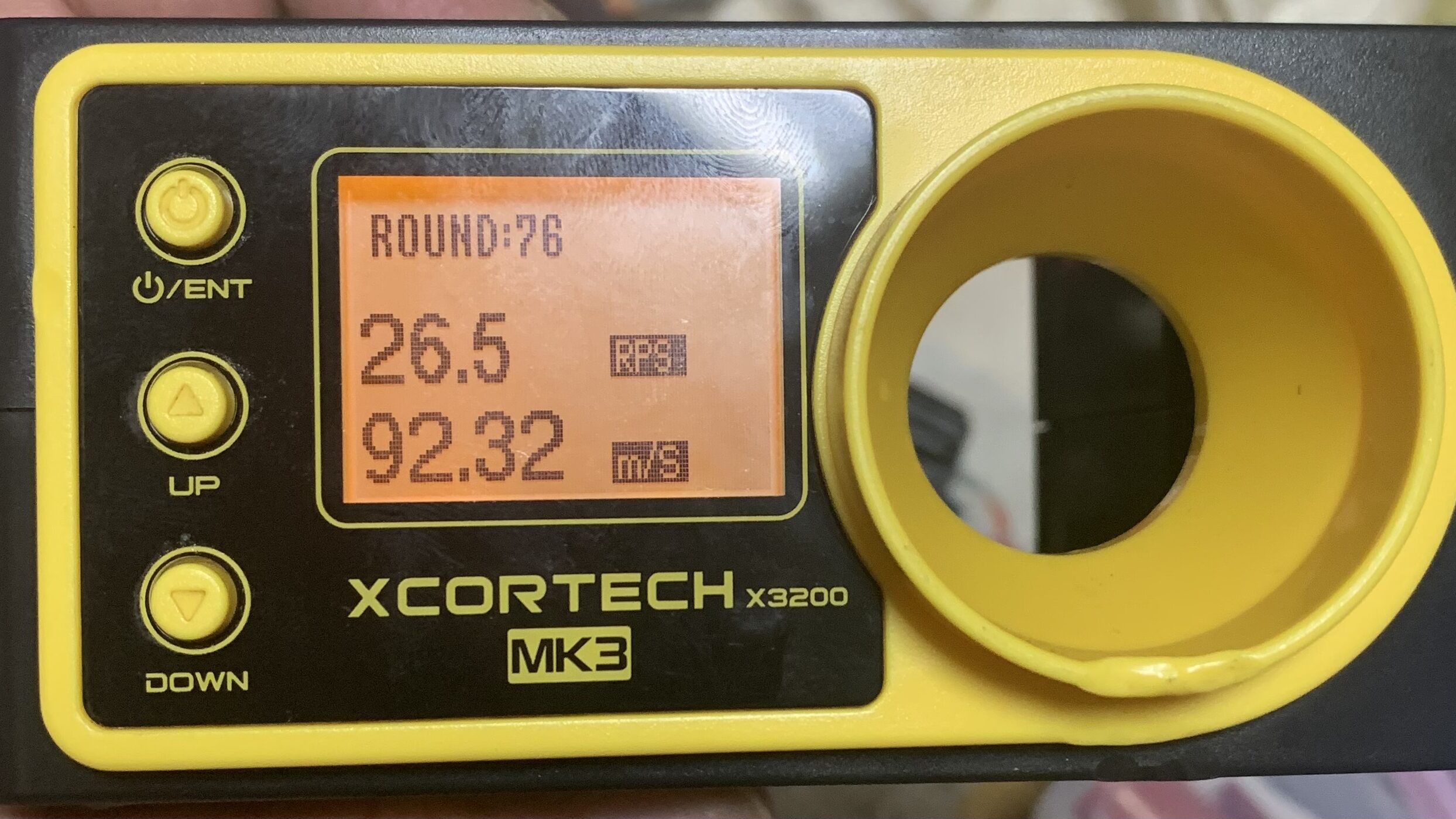

ここでENTボタンを押すと以前のデータが出てきます。

xcortechx3200mk3 過去データ

さらにUPボタン、DOWNボタンを押すと出てきます。

ただし記録できるのがたしか20〜30データくらいで電源が落ちるとデータがなくなるので注意しましょう。

またデータは上記の画面でしか表示されないのでJや弾の重量は表示されません。

ちなみに私は遊びでセミ連打でサイクルがどこまで表示されるのかで遊んだりします。

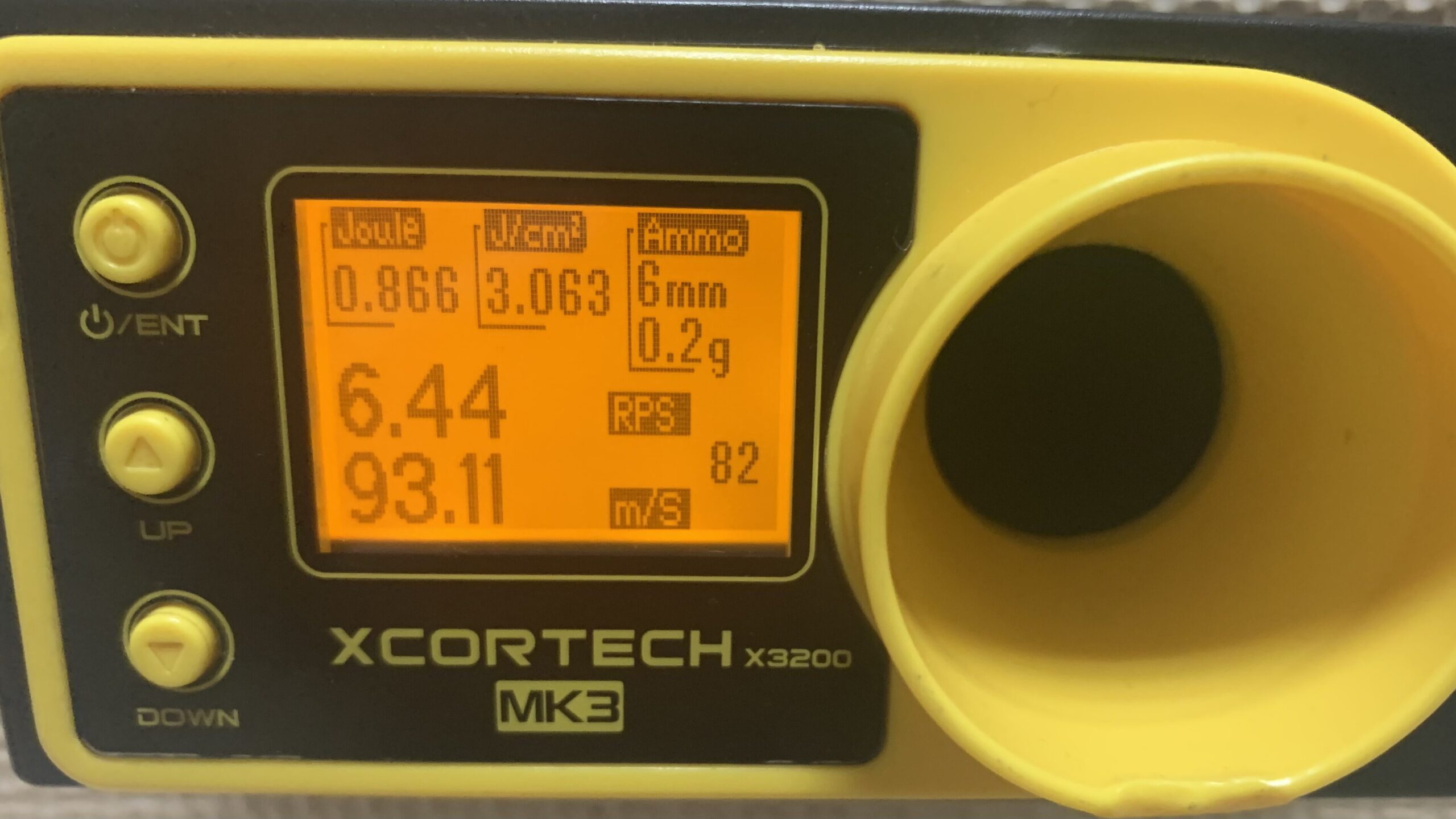

xcortechx3200mk3 セミ連射

私はおじさんなので6.44発/秒が平均で最高で10発/秒が限界でした。

電源をOFFにすると測定完了です。

ここまでで使い方、機能を全て紹介しました。

なので次に実際に使って良かったところ、悪かったところをまとめてみます。

ちなみにこちらの測定で使ったエアソフトはVFC MK18 mod1 ブラシレスモーターでのハイサイクルカスタムです。記事にしているので良かったら覗いてみてください。

良いところ、注意点

良いところ

良いところの一番ですがカスタムに必ず必要で重要な計測器が実勢価格5000〜6000円の安さで購入できることです。

一昔前はデジタルの初速計だと最低でも1万円だったので驚きです。

さらにコンパクト軽量で持ち運びの便利、USBでの電力供給が可能なので外でも長い時間使えます(モバイルバッテリーからも供給できる)。

かなり素晴らしい商品だと思います。これらのことから多くのフィールドさんで採用されているのだと思います。

注意点

各個体での初速のバラツキが大きです。

例えば自宅で測定し初速が92m/s(0.2g)でAさんのフィールドで同じ製品にも関わらず計測したら97m/s(0.2g)でギリギリでびっくりしたり、逆に自宅で94m/sがBさんのフィールドで同じ製品で92m/s(0.2g)だったこともありました。

どうもロットなのか製品毎のどちらかはわかりませんがかなりバラついているので、この製品での測定で最悪を考えてギリギリセッテイングはやめた方が無難だと思います。

また電池が減ると初速が高く出ます。目安として電池のメモリが残り1個になった時点で既に狂ってきているので電池交換は早めが良いと思います。

ここから不満点です。

不満点

測定のレスポンスがイマイチなのと銃口方向をきっちりと真っ直ぐにしないとエラーが多いです。特にハンドガンは少しイラつきます。

後述しますがセンサー数が少ないことが原因だと思います。

次にフルオートでの初速測定結果が撃っている中のどの弾の初速なのかがわからないことです(たぶん最後の1発だと思う)。サイクルと初速が出るだけなのでよくわかりません。できればフルオートで撃っている弾も逐次、測定して各初速が見れるようにして欲しいです。

とここまで注意点、不満点をいくつか書きましたがこれだけの機能がついた初速計がたった5000〜6000円くらいで購入できるので素晴らしい製品だと思います。

手軽なカスタムやとんでもないハイサイクル、超高精度なカスタムなどの究極を目指さないのであればかなり薦められる製品です。

・Xcortech X3200 MK2 クロノグラフ
Amazonでも5300円くらいで売っていて安いです。探せば5000円くらいならあるかも

created by Rinker
エクスコーテック(X Cortech)

・Xcortech MK3 クロノグラフ 3脚付き
+500円で3脚が付属しているものもあります。個人的には3脚の使い所がないので安い方が良いかと。

ここからは測定に興味がある方向けの測定メカニズム解説です。

測定メカニズム

おおよそ光を利用した測定と予想していましたが製品を観察したらやっぱり光学式でした。

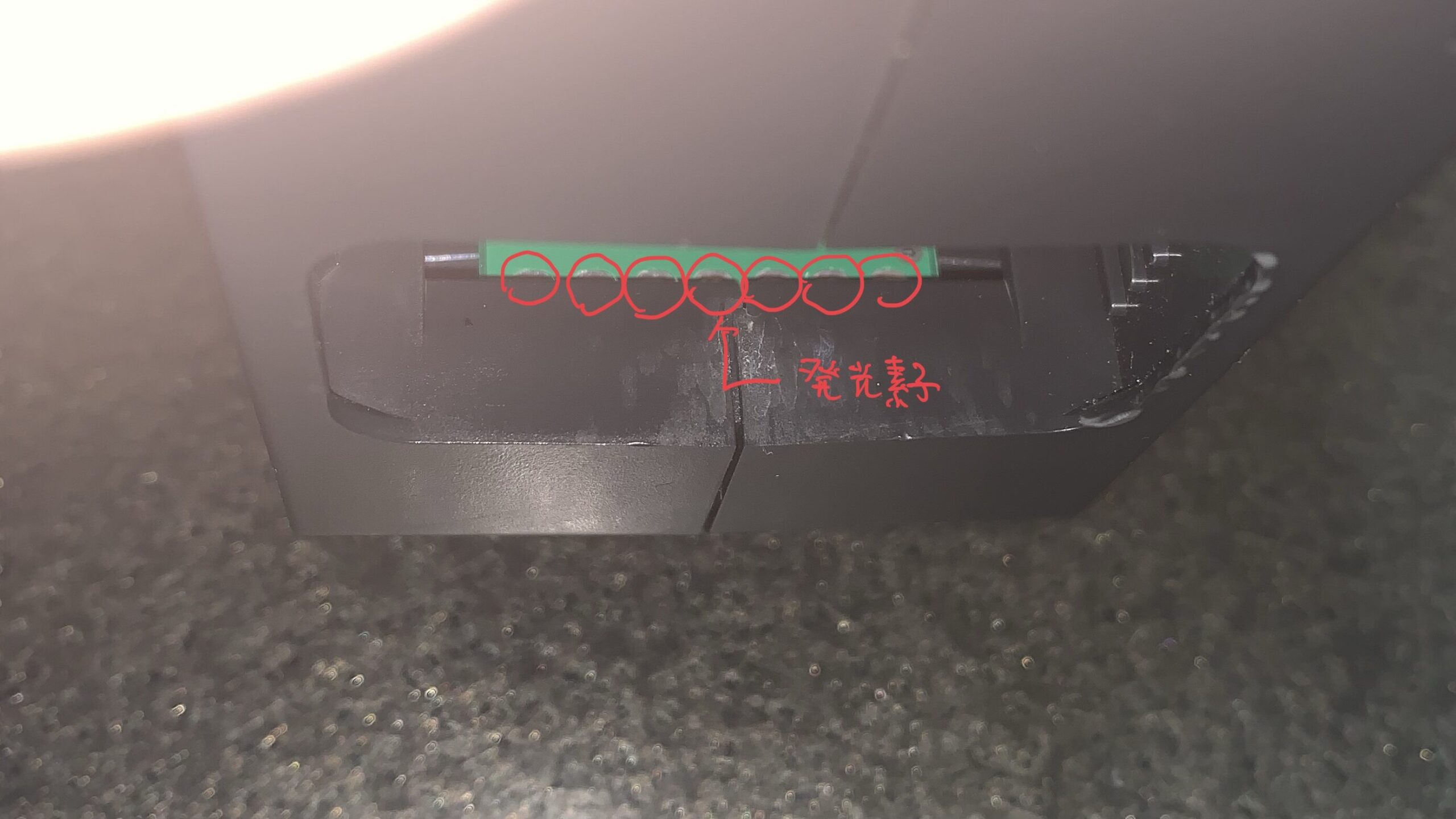

まず弾が通過する穴をよく観察すると光を発信する素子がありました。

 xcortechx3200mk3 光素子

あまり大きくない素子が7個ほど横に並んで設置されています(間隔も広め)。

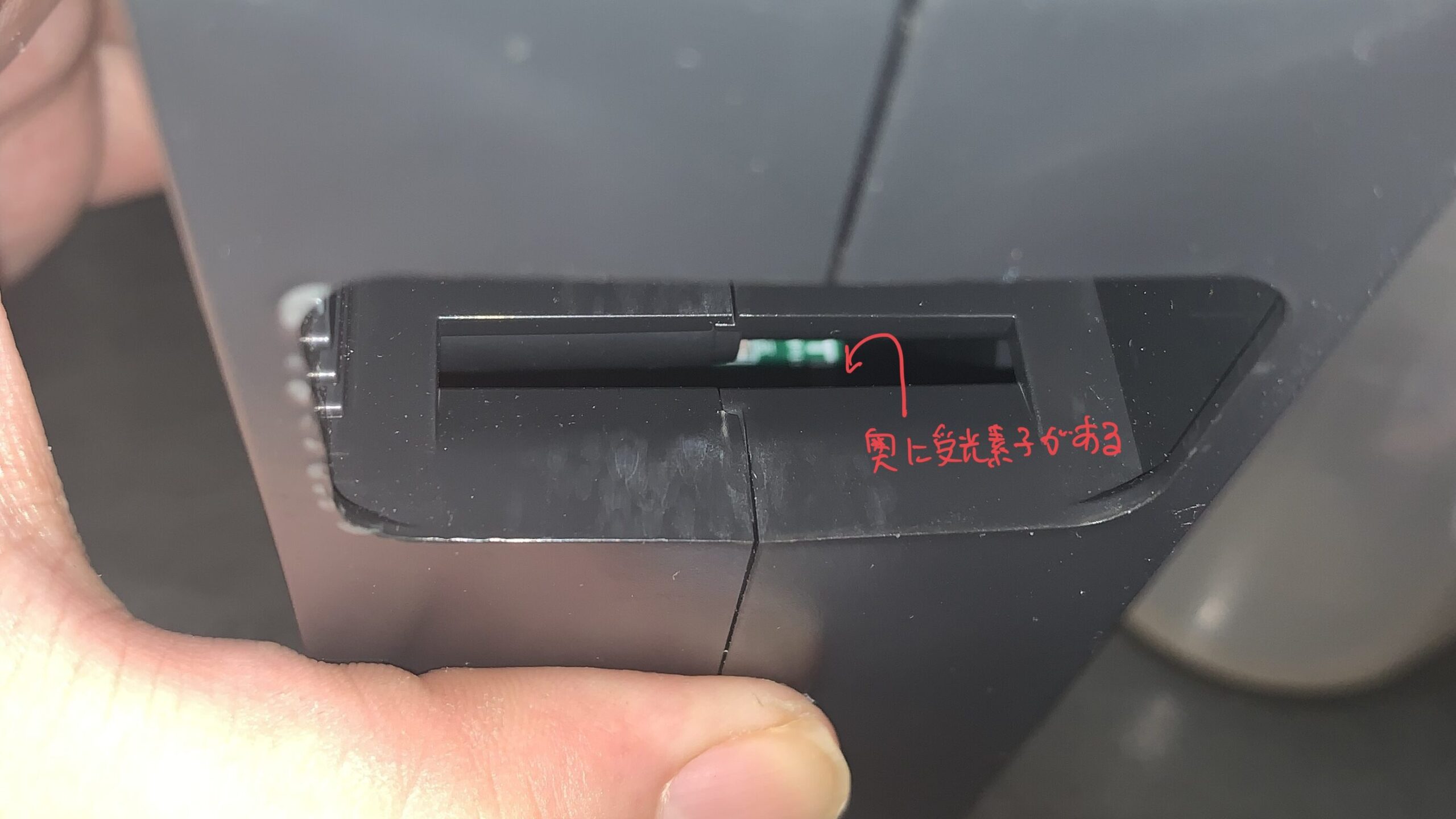

向かいには受光レンズが必ずあるはずですが外からは見えませんでした。

 xcortechx3200mk3 受光素子

受光部は外の光などの外乱があるので、それらを避けるために暗所を作って奥に引っ込めているようです(当然の工夫)。

測定用の光巴赤外線LEDを使用しているはずなのでカメラで写そうとしましたが失敗しました。

これを踏まえて簡単に説明すると光でカーテン見たいなモノを2箇所ほど作って、弾が一個目の光のカーテンを通過した時に弾で光が遮られたのを検知しタイマー(時間計測開始)をスタートさせます(受光できないことをタイマーのスタートスイッチとする)。

弾が2個目の光のカーテンを通過した時にカーテンが遮られたのを検知しタイマーをストップします。

これで弾が2枚のカーテン間を通過する時間Δt(デルタt:通過時間)が測定できます。

2枚のカーテンの距離は基盤で位置が決まっているので定数xと考えれば速度=距離x÷時間Δtで決まります。

この計算は論理回路や簡単な演算装置をつければできます(本製品では一応、演算装置が付いていると思う)。

これが基本的な測定メカニズムです。

 Xcortech X3200 MK3 初速測定メカニズム

推測ですけど初速計のレスポンス、精度は発光素子、受光素子の置き方、設置数が肝になると思います。

勿論、高性能で高価な素子、演算装置などを使えば簡単に良くなりますが高価で買えないようでは意味がありません。安い部品でも部品のレイアウトで性能を上げるのが設計者の腕の見せ所だったりします。

次回で少し高級な初速計と比較するのでお待ちください(工夫の仕方が違う)。

ACETECH AC6000BTを導入してみました。良かったら覗いてみてください。
