KSC Mk23 ソーコムピストル CO2 ABS フレームの分解

KSC MK23 ソーコムピストル CO2 ABS フレームの分解

前回はKSC Mk23 ソーコムピストル CO2 ABSの初期ロット品のスライドの分解をしました。

今回は残ったフレーム部分の分解を進めていきます。

分解の詳細の前にフレーム分解の終えた印象を最初に述べておくと構造がKSC独自過ぎてメカニズムが複雑だったのでいつものように分解編で詳しく説明するのが非常に難しいです。

フレーム分解編ではあまり具体的な説明はせずに分解の方法だけを紹介したいと思います。詳しいメカニズム、組み方は後のカスタム編に記載します。

目次

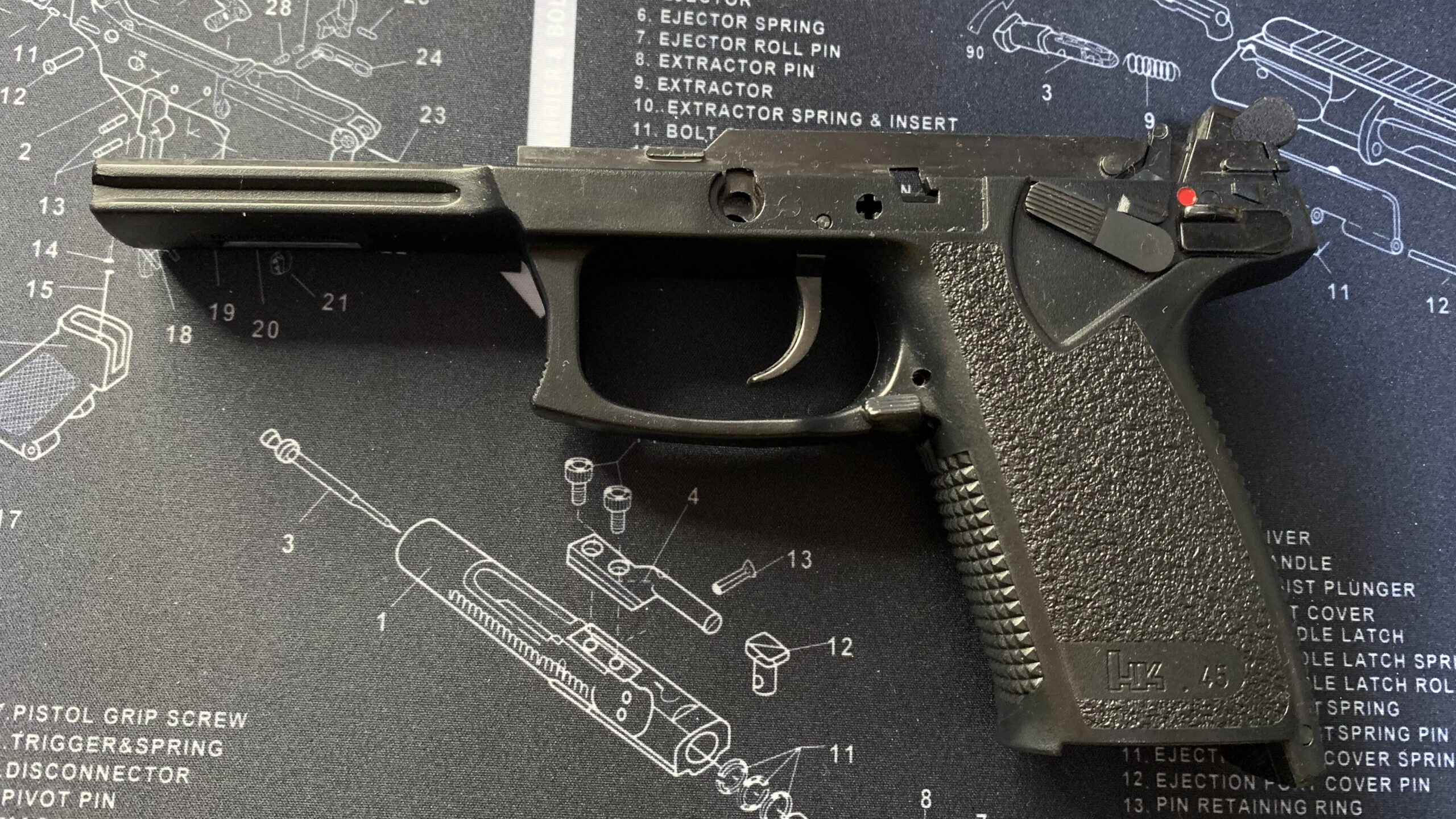

フレーム分解

初めにサムセーフティを外していきます。

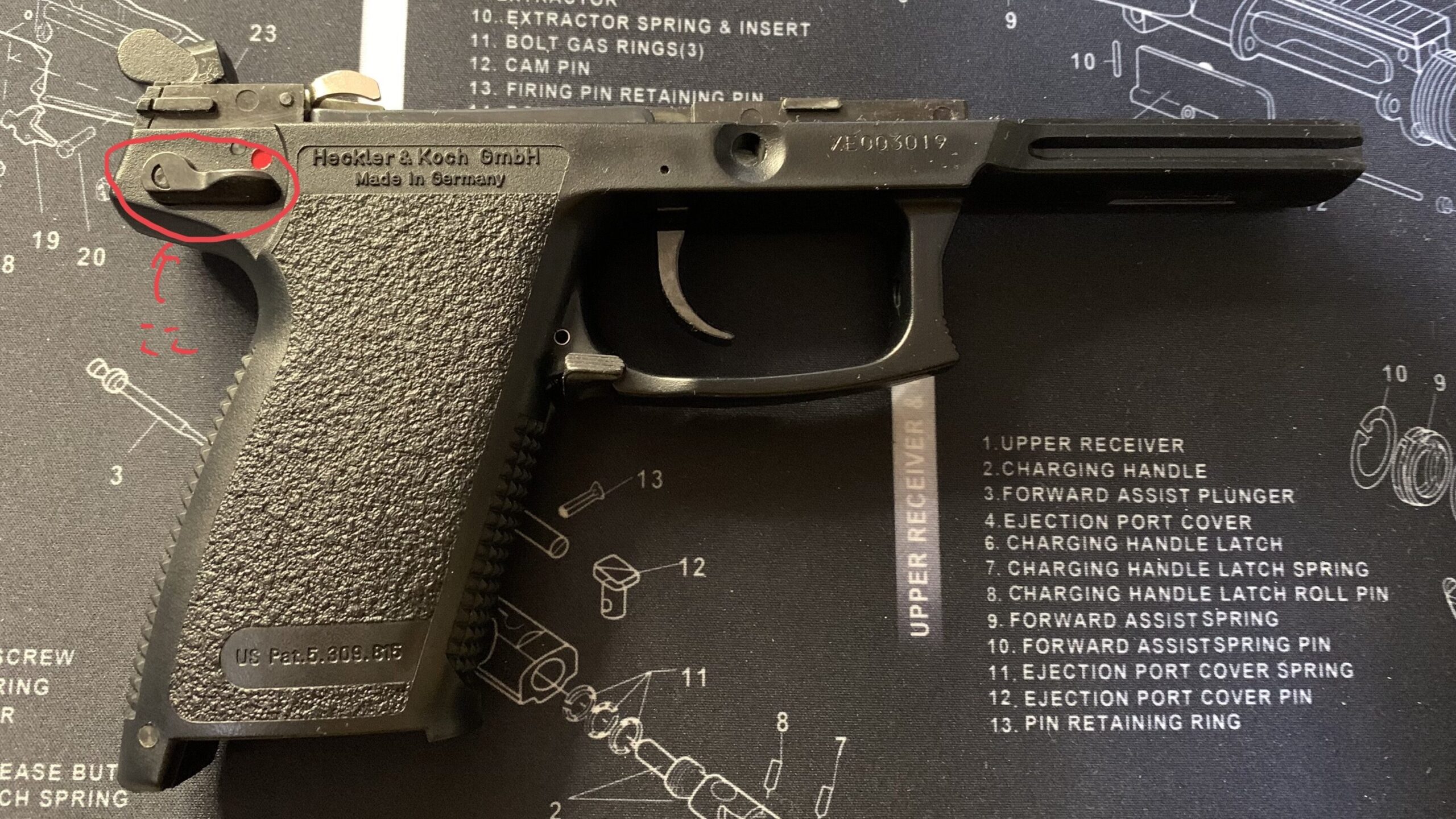

サムセーフティを弄る方向は次の向きになります。

KSC MK23 ソーコムピストル CO2 ABS 左サムセーフティー

サムセーフティの取り外し方は次の写真のイモネジを外します。

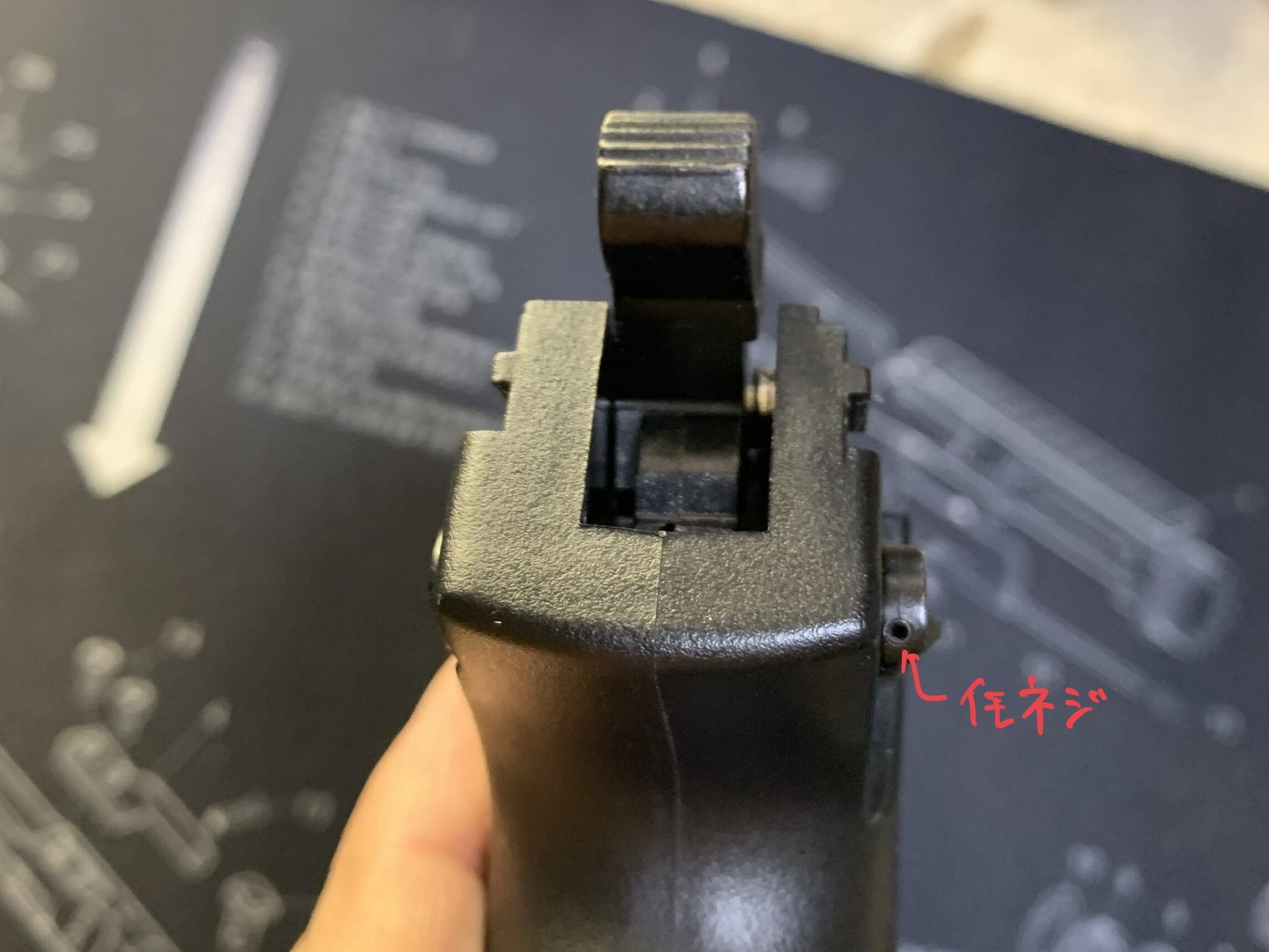

KSC MK23 ソーコムピストル CO2 ABS 左サムセーフティ 固定スクリュー

このイモネジに六角レンチを使って外します(インチ規格)。

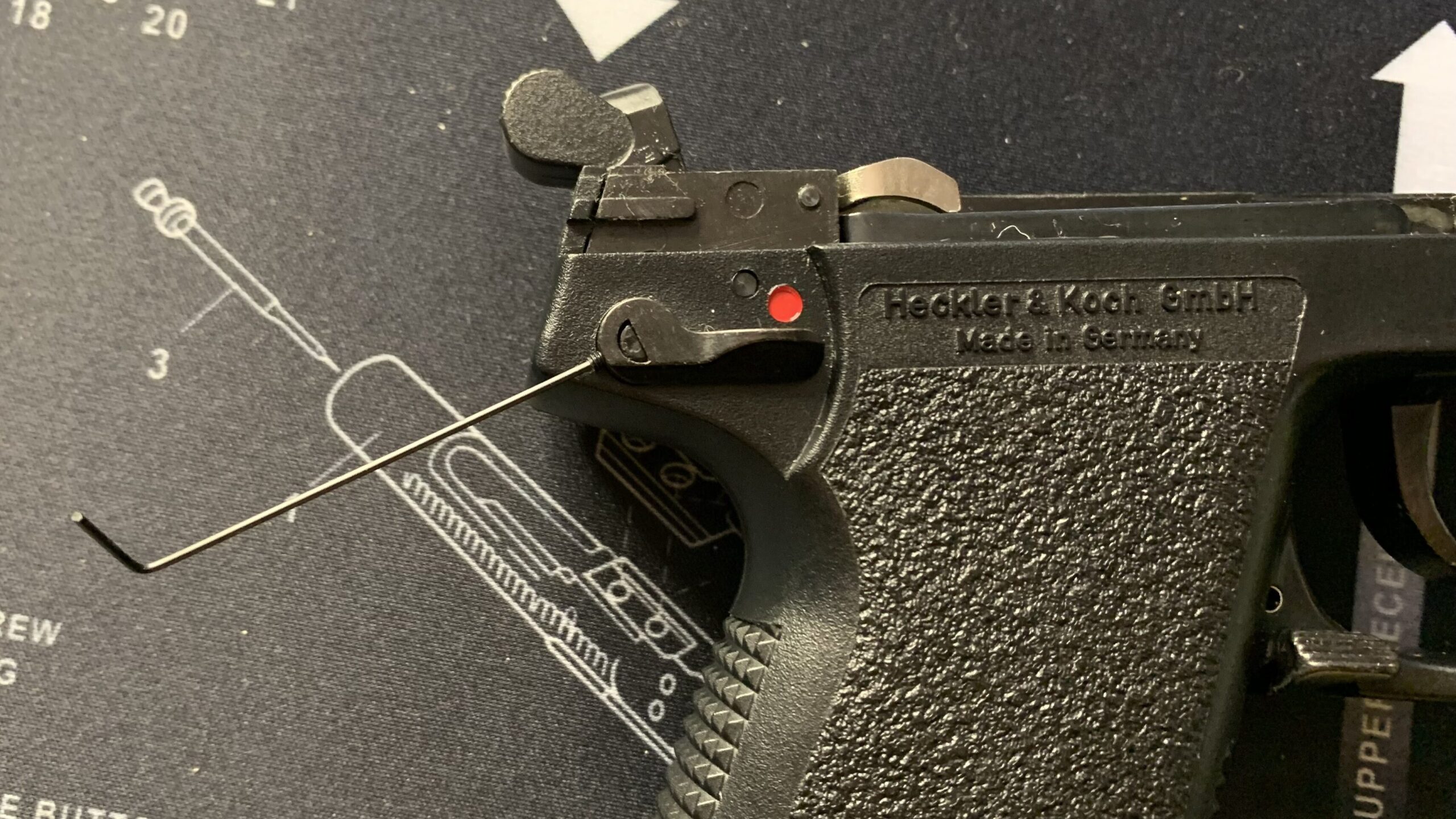

KSC MK23 ソーコムピストル CO2 ABS レフトサムセーフティ固定スクリューの取り外し

取り外すとレバー、クリック感用のボール、バネが出てくるので失くさないように注意してください。

KSC MK23 ソーコムピストル CO2 ABS 取り外したレフトサムセーフティ

次にマガジンキャッチを外していきます。

マガジンキャッチは次の写真のピンを外します。

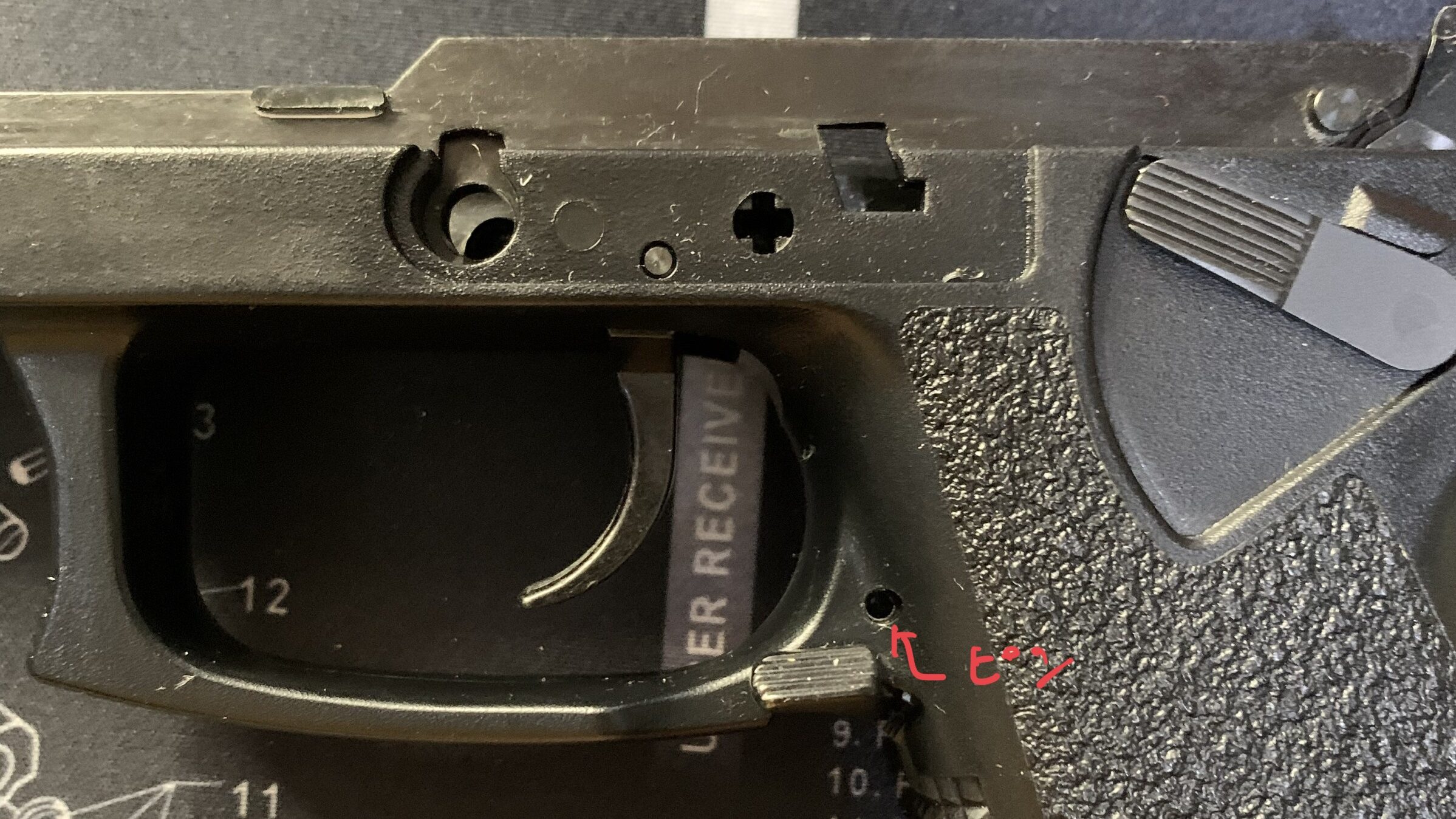

KSC MK23 ソーコムピストル CO2 ABS マグキャッチ固定ピン

このピンは外す向きが決まっているので注意が必要です。

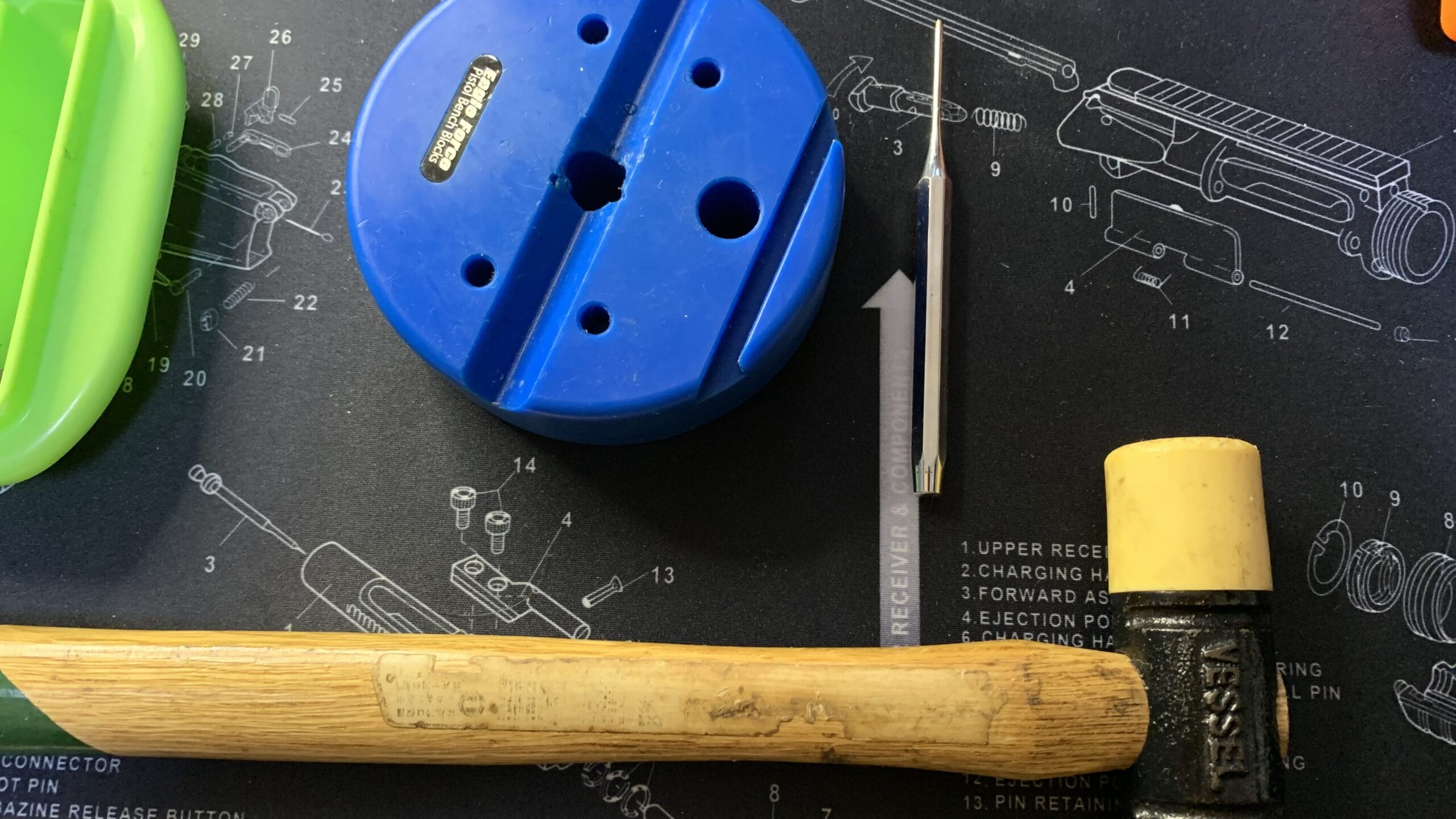

このようなピンを丁寧に外すためには次の写真のようなピンポンチ、ブロック、プラハンを使うことをお勧めします。

・シグネット ピンポンチセット
高級ブランドではありませんが、自動車業界ではコスパが良い中級ブランドでおススメです。しかも安いです。

・イーグルフォース メンテナンスベンチブロック ハンドガン用
あるとかなり便利です。しかもハンドガン用で長モノにも十分、対応できるので重宝します。むしろ同社のM4用は個人的に必要性を感じませんでした。

・ベッセル プラスチックハンマー
安くて頑丈で長持ちします。サイズはコントロール、パワーのバランスで1ポンドがオススメです。

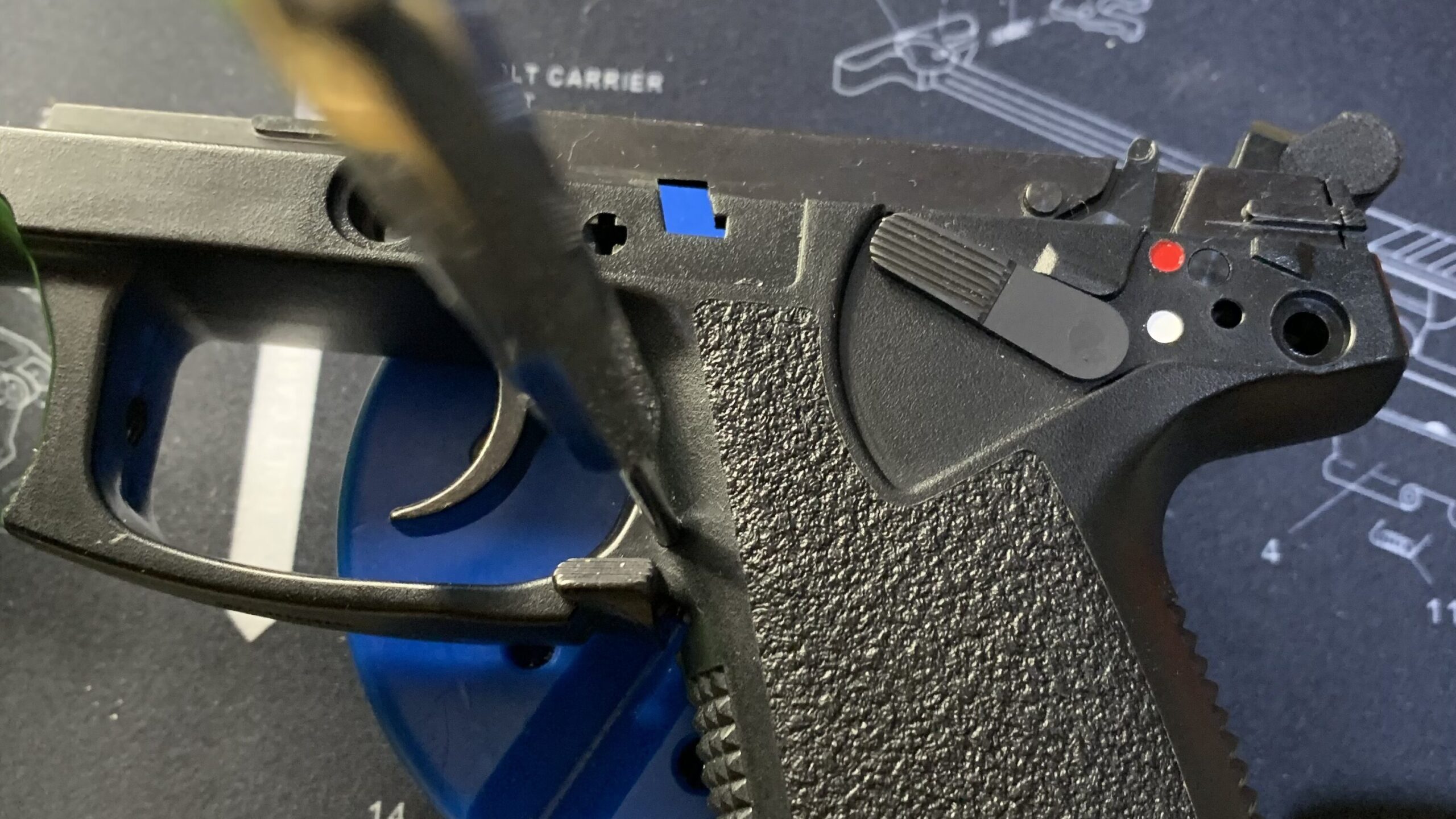

これらを使ってピンを外します。

KSC MK23 ソーコムピストル CO2 ABS マグキャッチ固定ピンを外す

ピンが外れると次の写真のように各部品が出てきます。

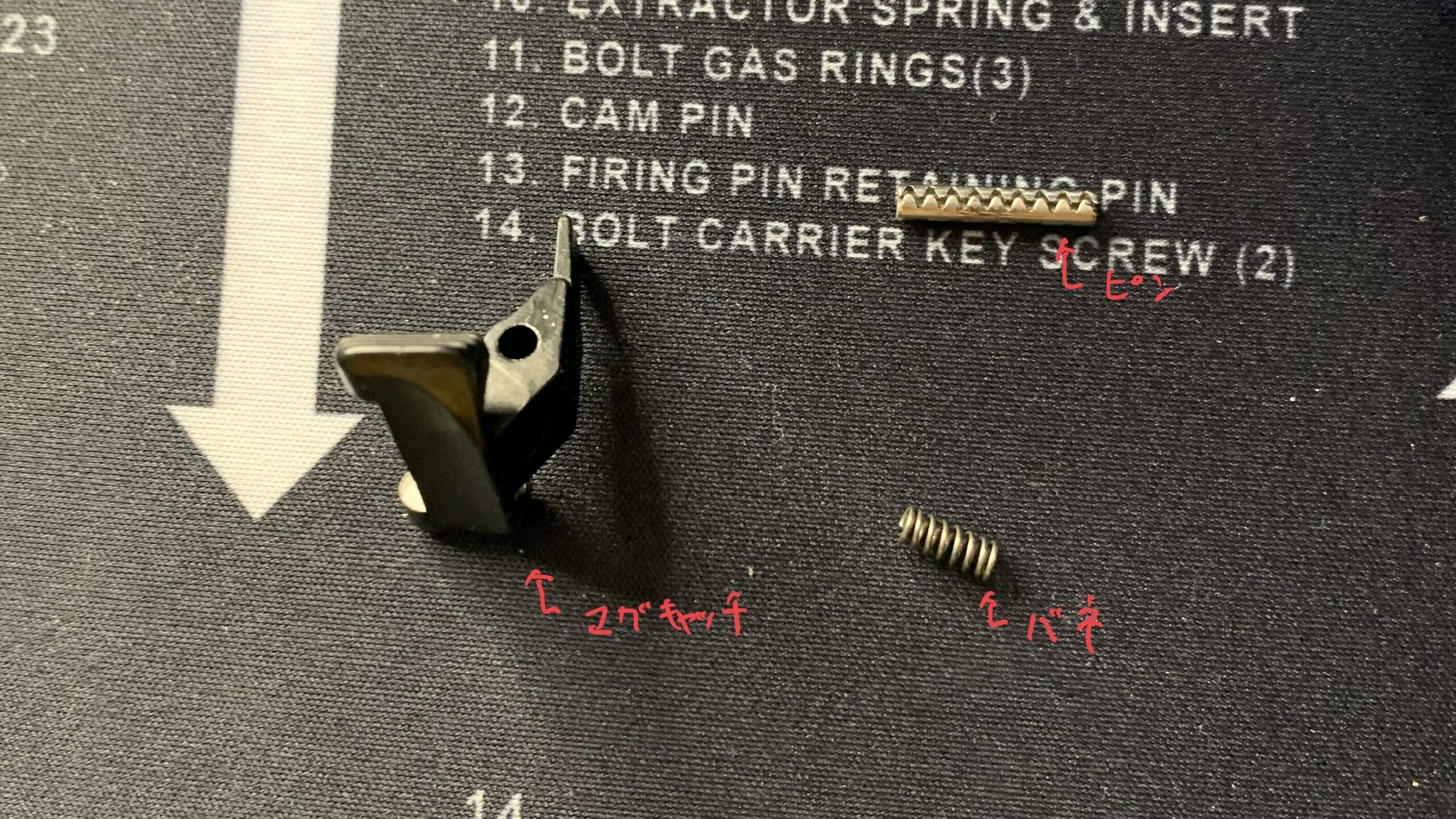

KSC MK23 ソーコムピストル CO2 ABS マグキャッチ部品

次にハンマースプリングを外していきます。

外し方はグリップの根本のピンをポンチで抜きます。

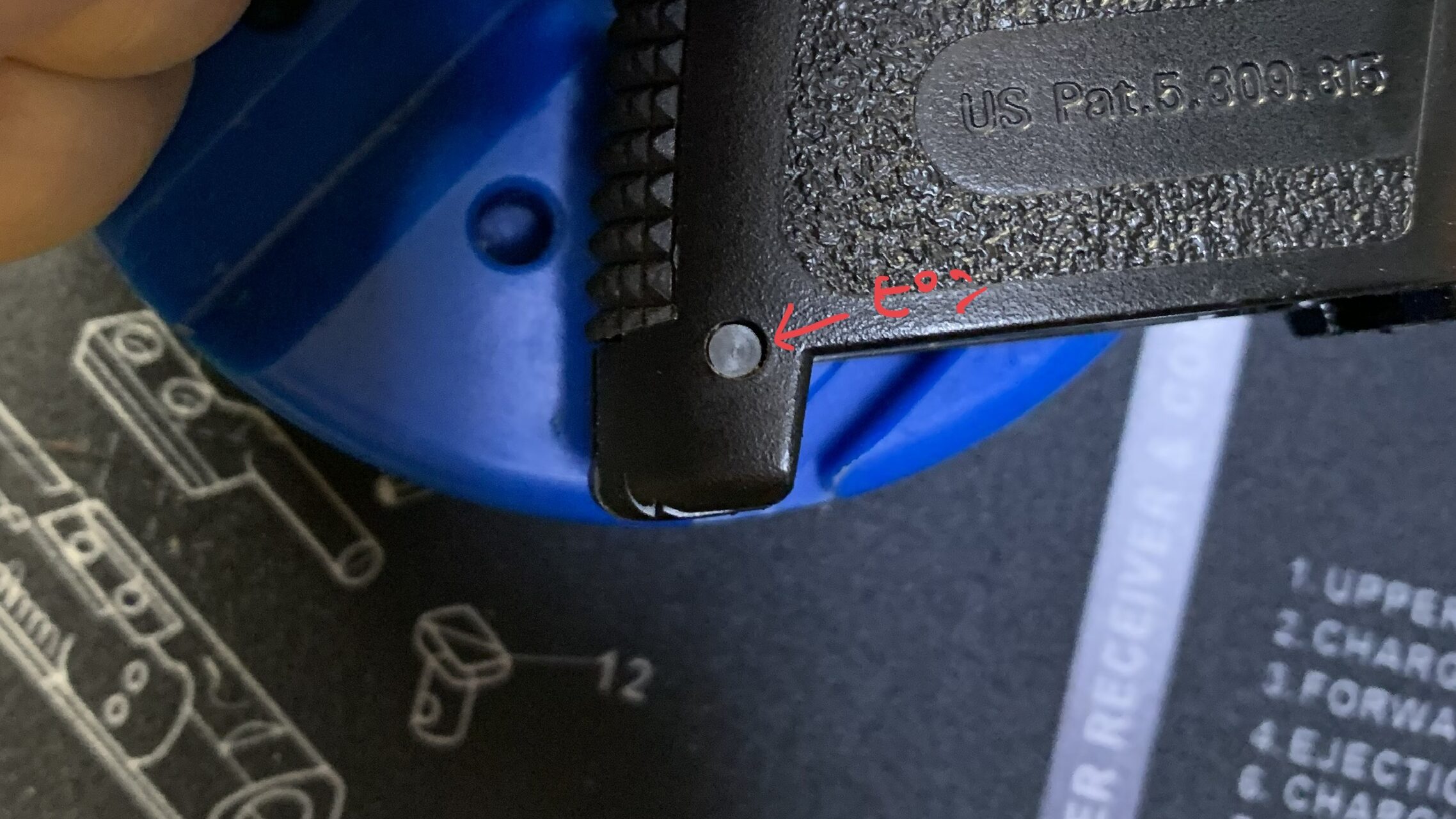

KSC MK23 ソーコムピストル CO2 ABS ハンマースプリングガイド固定ピン

ピンを抜くとハンマースプリング、ハンマースプリングハウジングが出てきます。

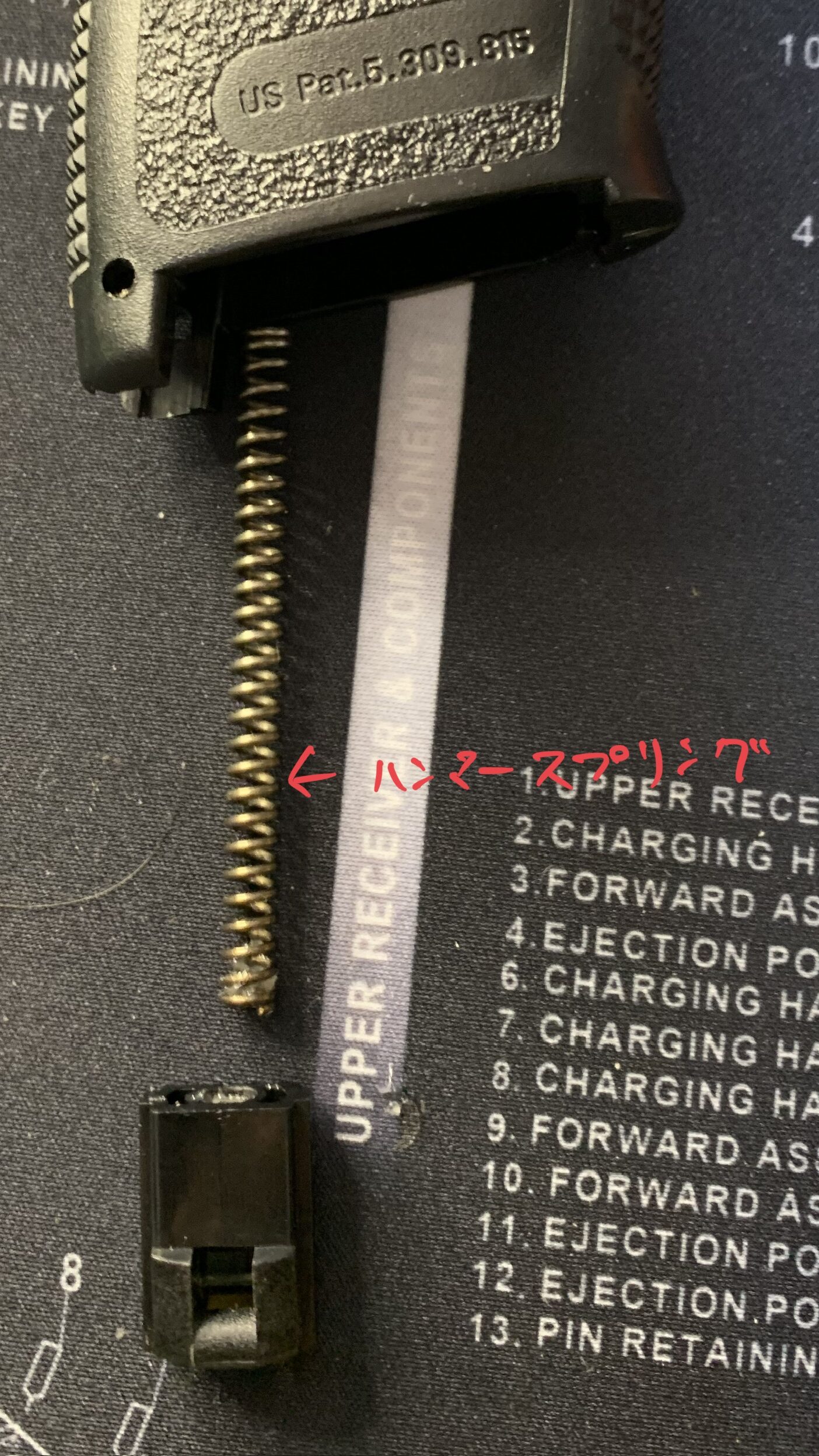

KSC MK23 ソーコムピストル CO2 ABS ハンマースプリングとハウジング

次にトリガーの取り外しを行います。

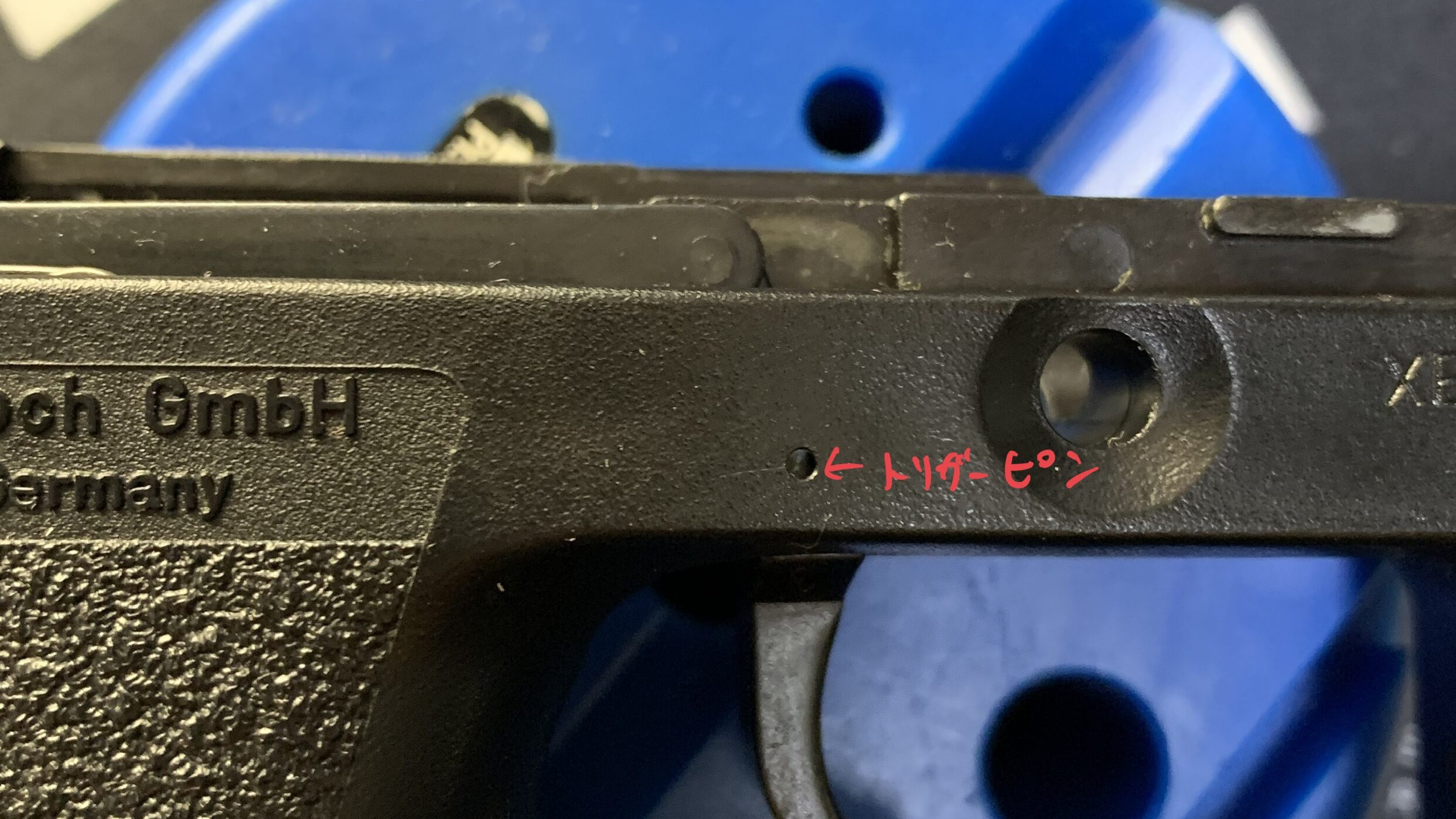

トリガーを外すためにピンを抜きます。

KSC MK23 ソーコムピストル CO2 ABS トリガーピン

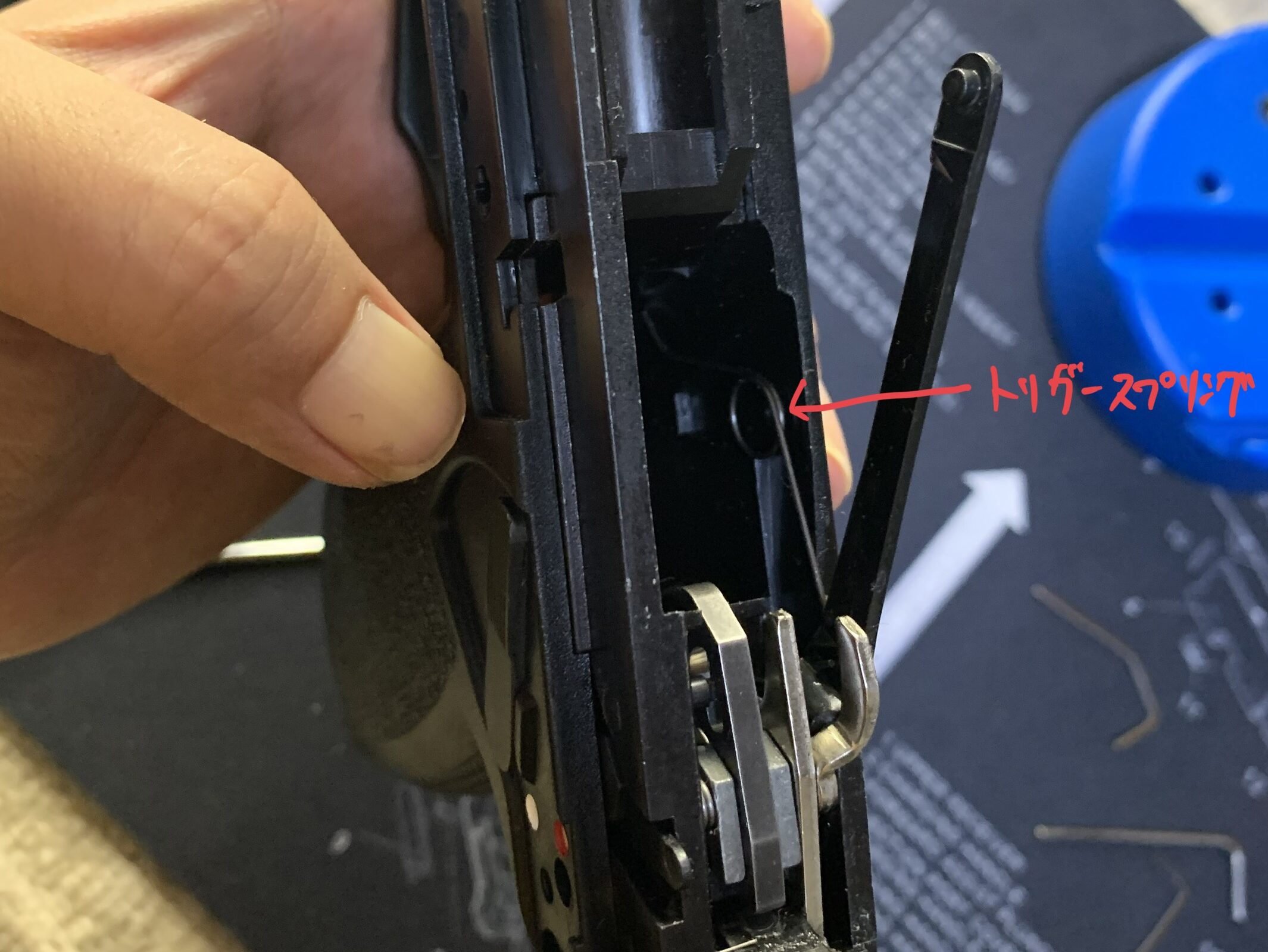

ピンを抜いたらトリガースプリングを外します。

KSC MK23 ソーコムピストル CO2 ABS トリガースプリングを外す

これでトリガーの分解が完了です(トリガー、トリガースプリングの写真を撮り忘れました)。

次にハンマーメカユニットを外していきます。

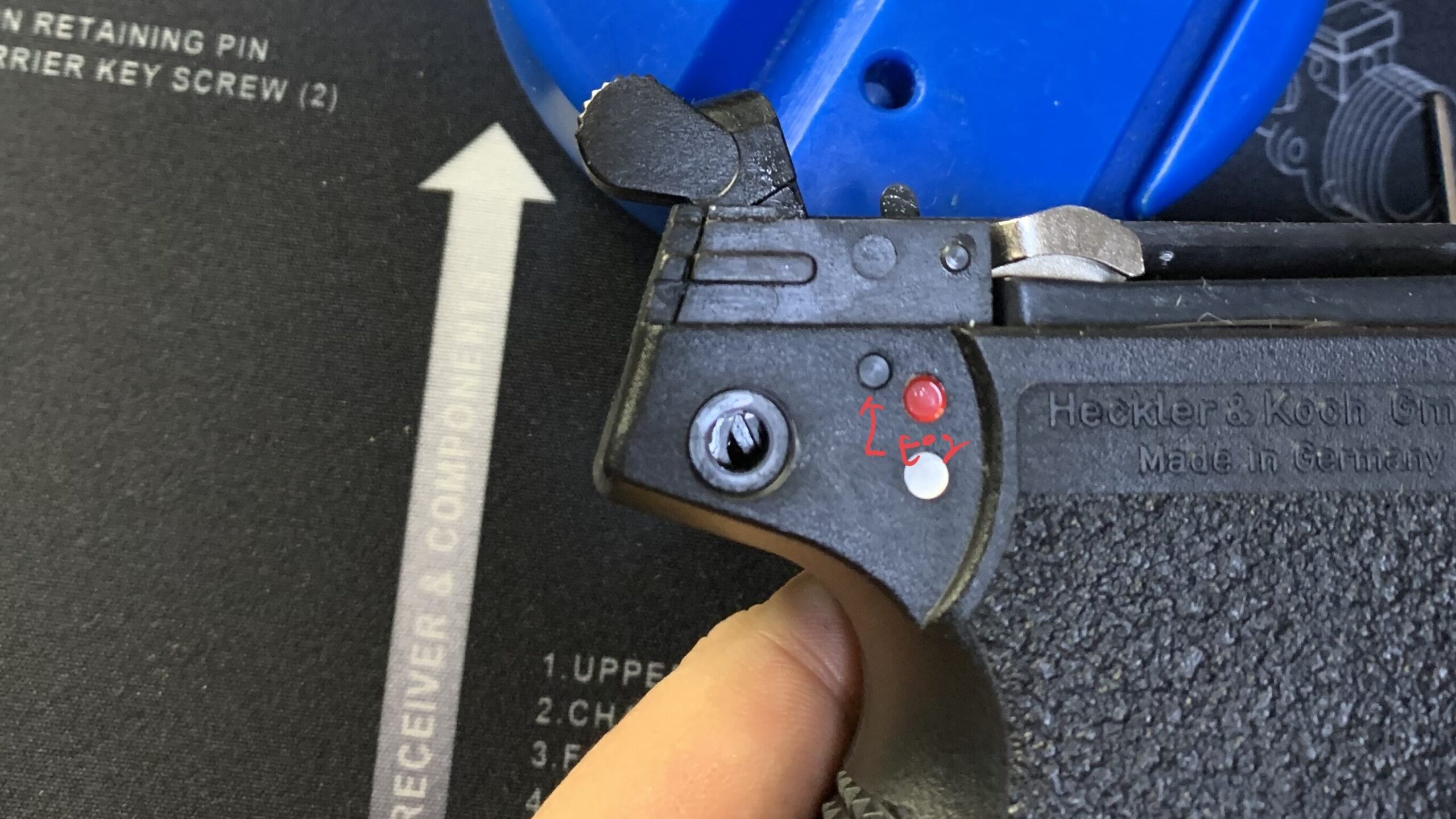

フレームとハンマーメカを固定しているピンを抜きます。

KSC MK23 ソーコムピストル CO2 ABS ハンマーメカ固定ピン

ここのピンも抜く方向が決まっているので注意です。

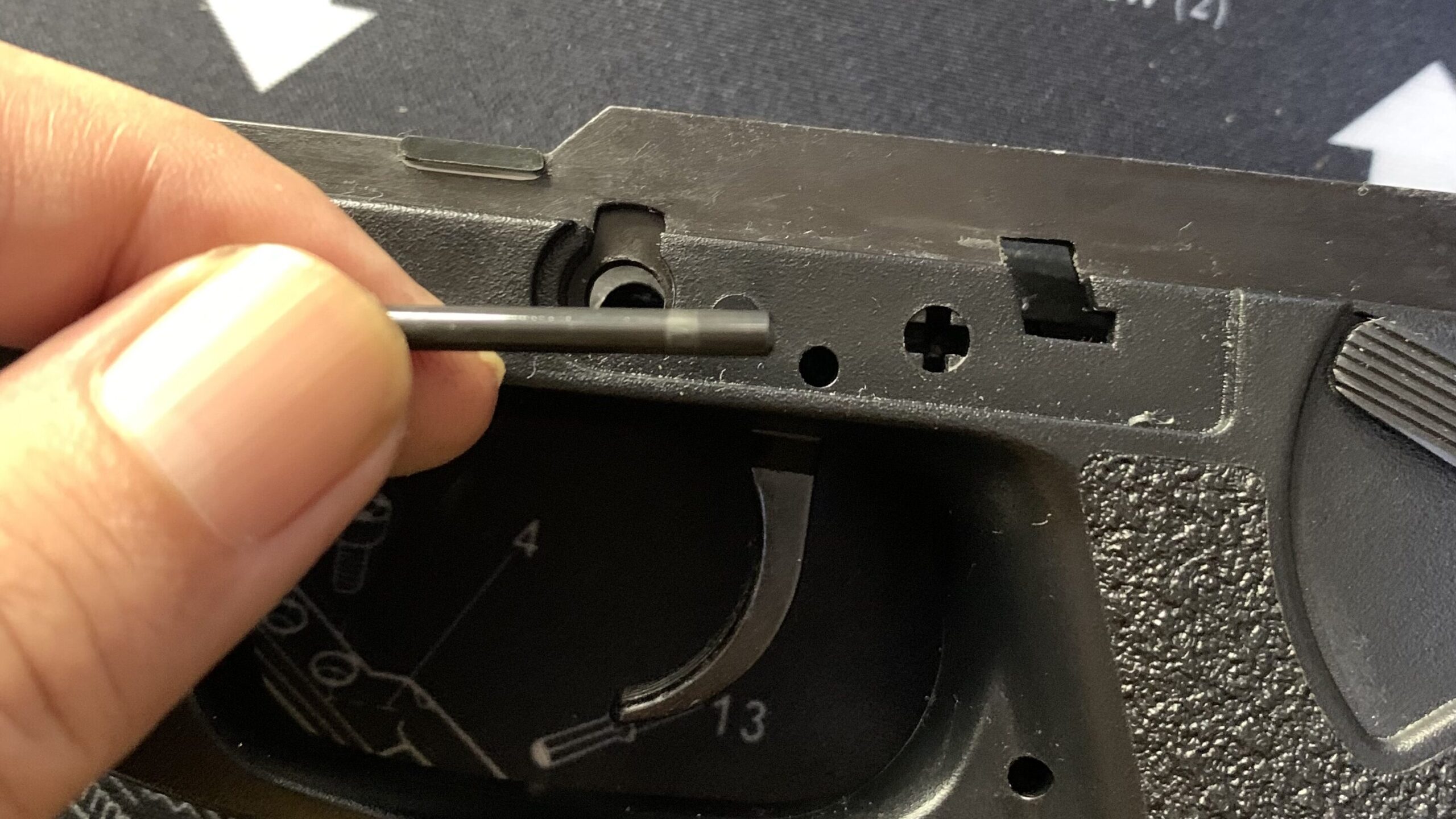

KSC MK23 ソーコムピストル CO2 ABS ハンマーメカ固定ピンを抜く

次にデコッキングレバーを外していきます。

デコッキングレバーは単純に嵌っているだけなのでマイナスドライバー等で持ち上げれば外せます。

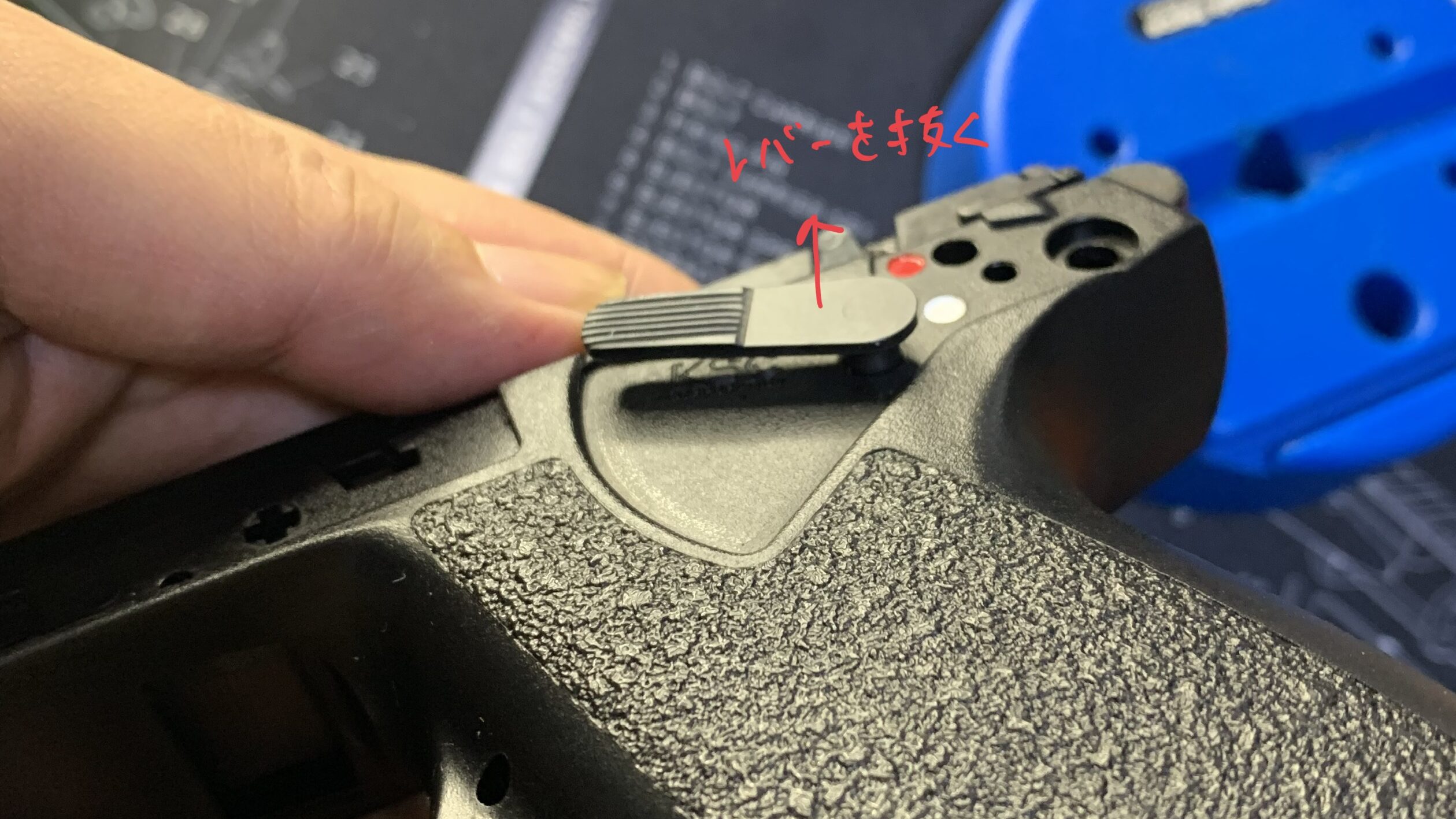

KSC MK23 ソーコムピストル CO2 ABS デコッキングレバーを外す

これでハンマーメカユニットを取り出す準備の完了です。

ハンマーユニットはフレーム上方に動かせば取り外せます。

ハンマーメカユニットの写真です。

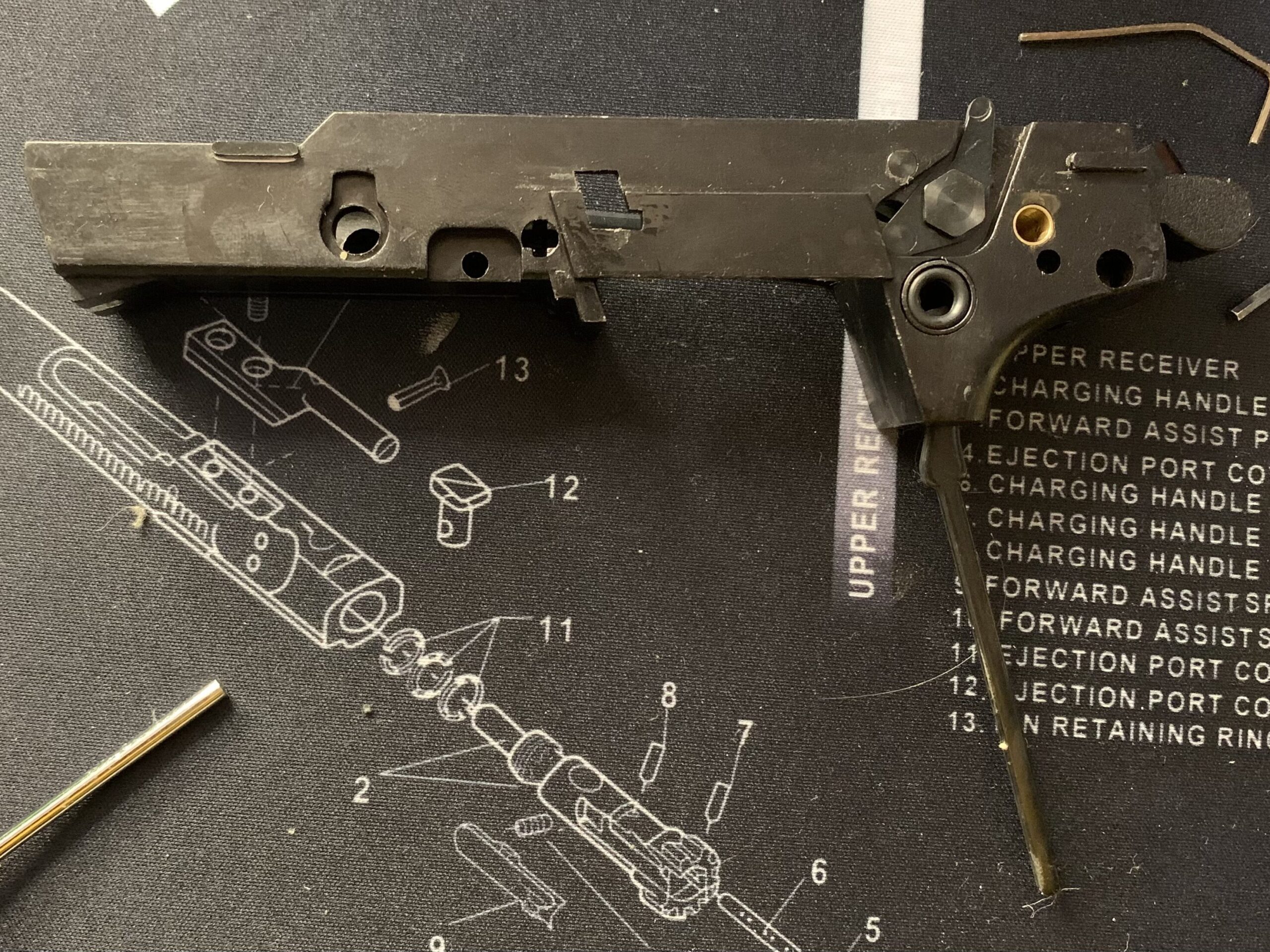

KSC MK23 ソーコムピストル CO2 ABS ハンマーメカユニット

反対側

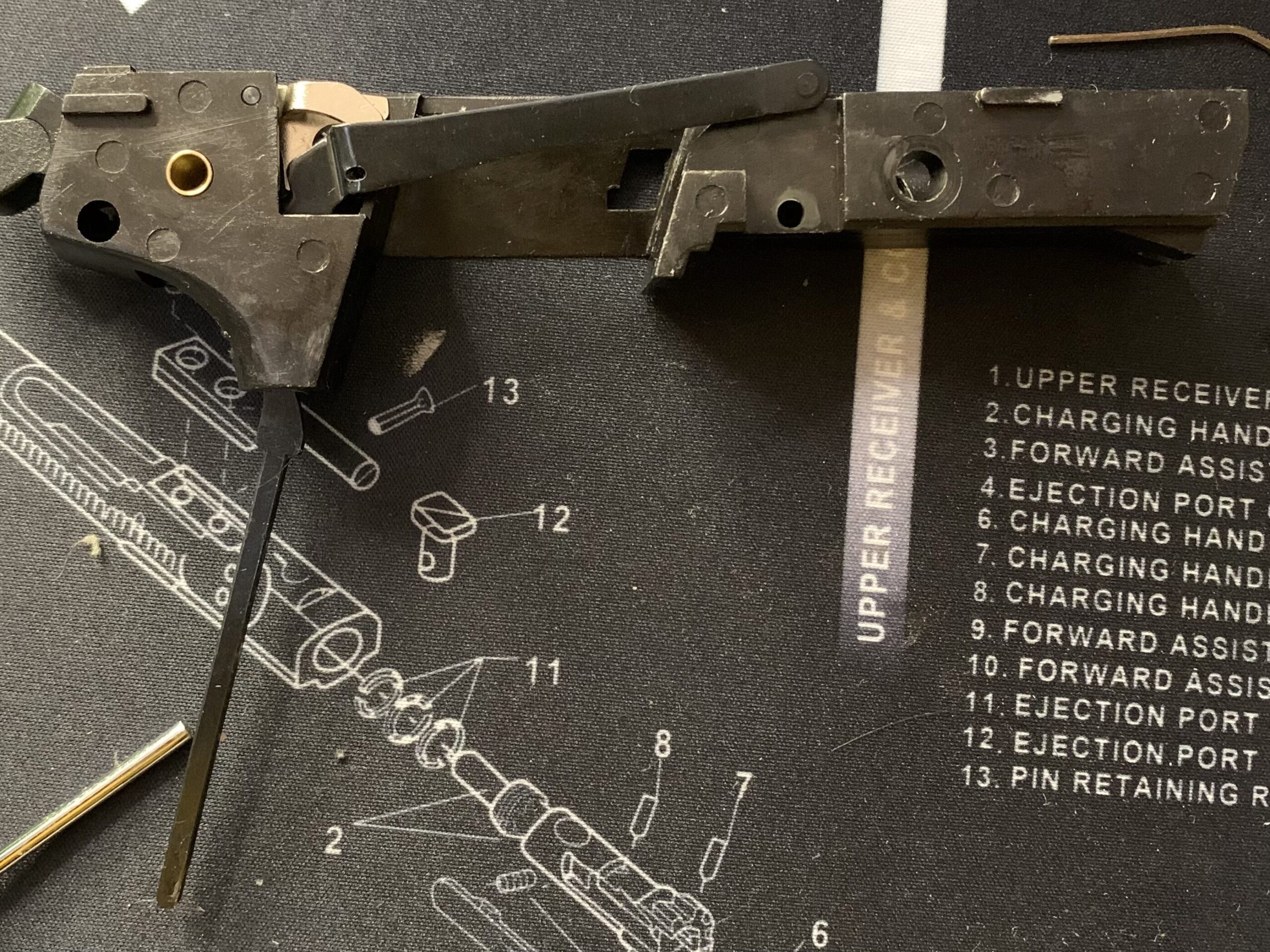

KSC MK23 ソーコムピストル CO2 ABS ハンマーメカユニット 左側

このハンマーメカユニットを分解していきます。

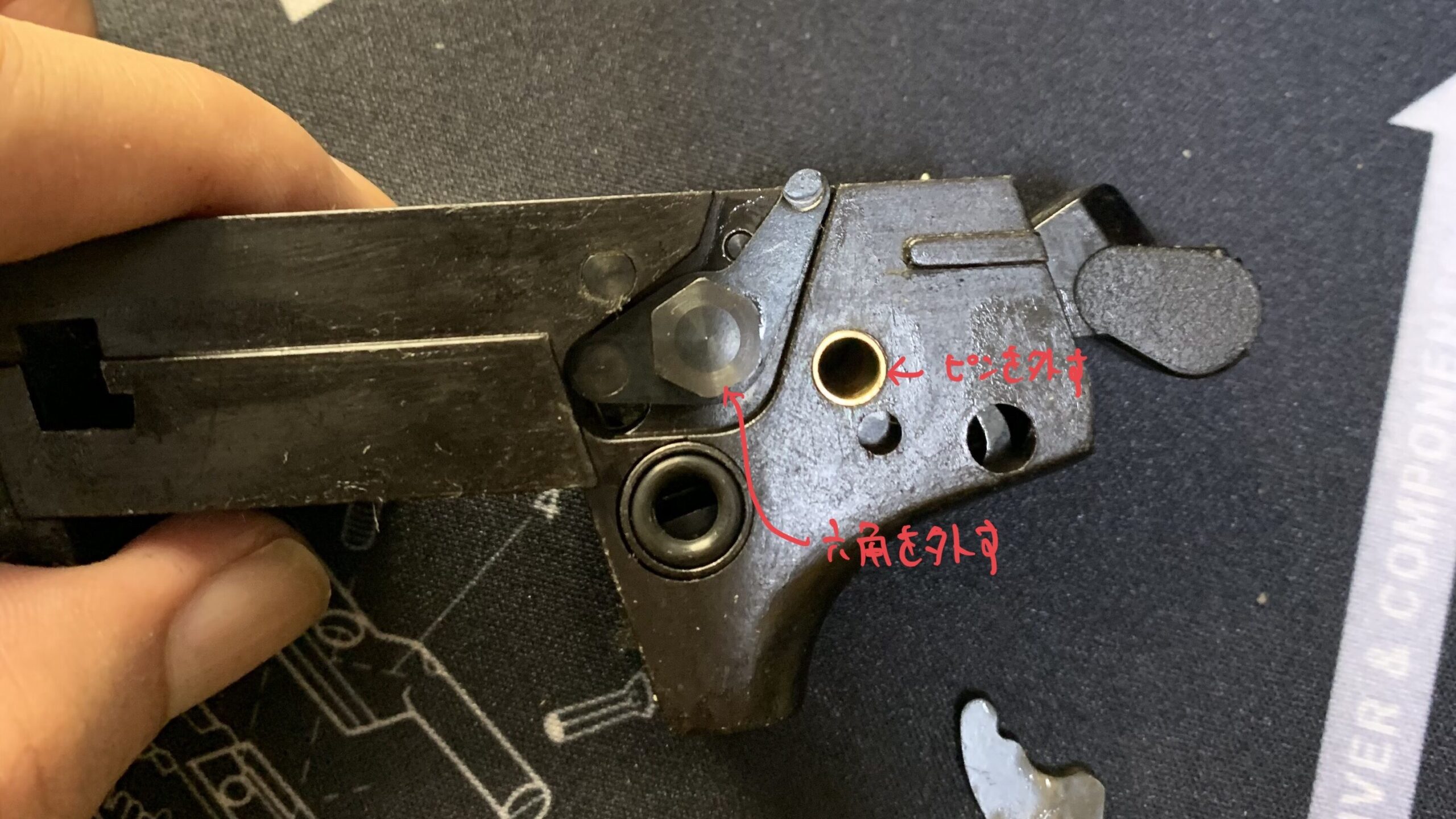

次の写真のノッカーリターンのネジとハンマーのピンを外していきます。

KSC MK23 ソーコムピストル CO2 ABS ノッカーリターンのネジを外す

ノッカーリターンは六角ボルトですが緩く締まっているのでラジオペンチで挟みながら廻せば簡単に外れます。

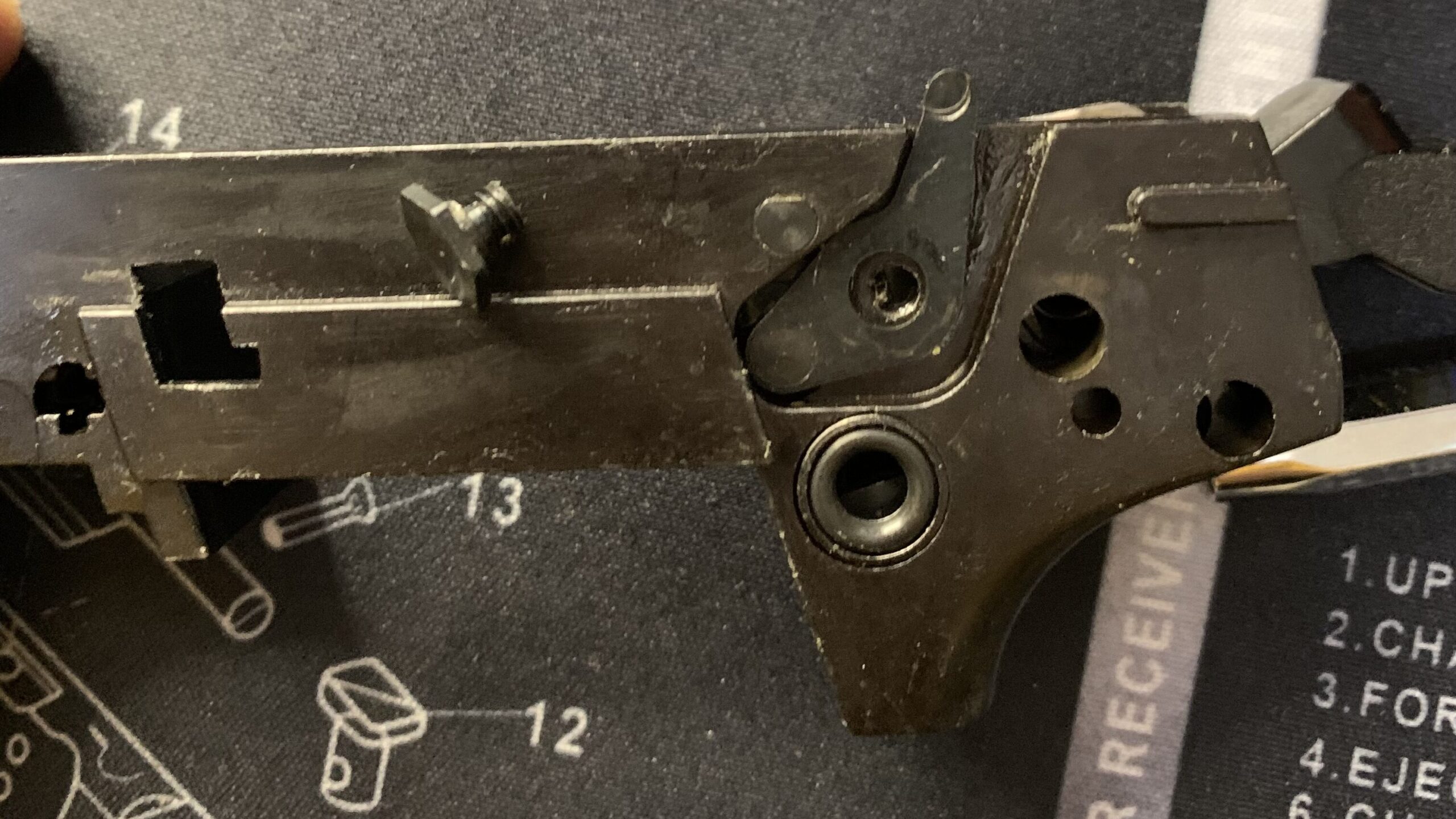

KSC MK23 ソーコムピストル CO2 ABS ノッカーリターンのネジとピンを外した状態

これでハンマーメカの中身が全て分解できます。

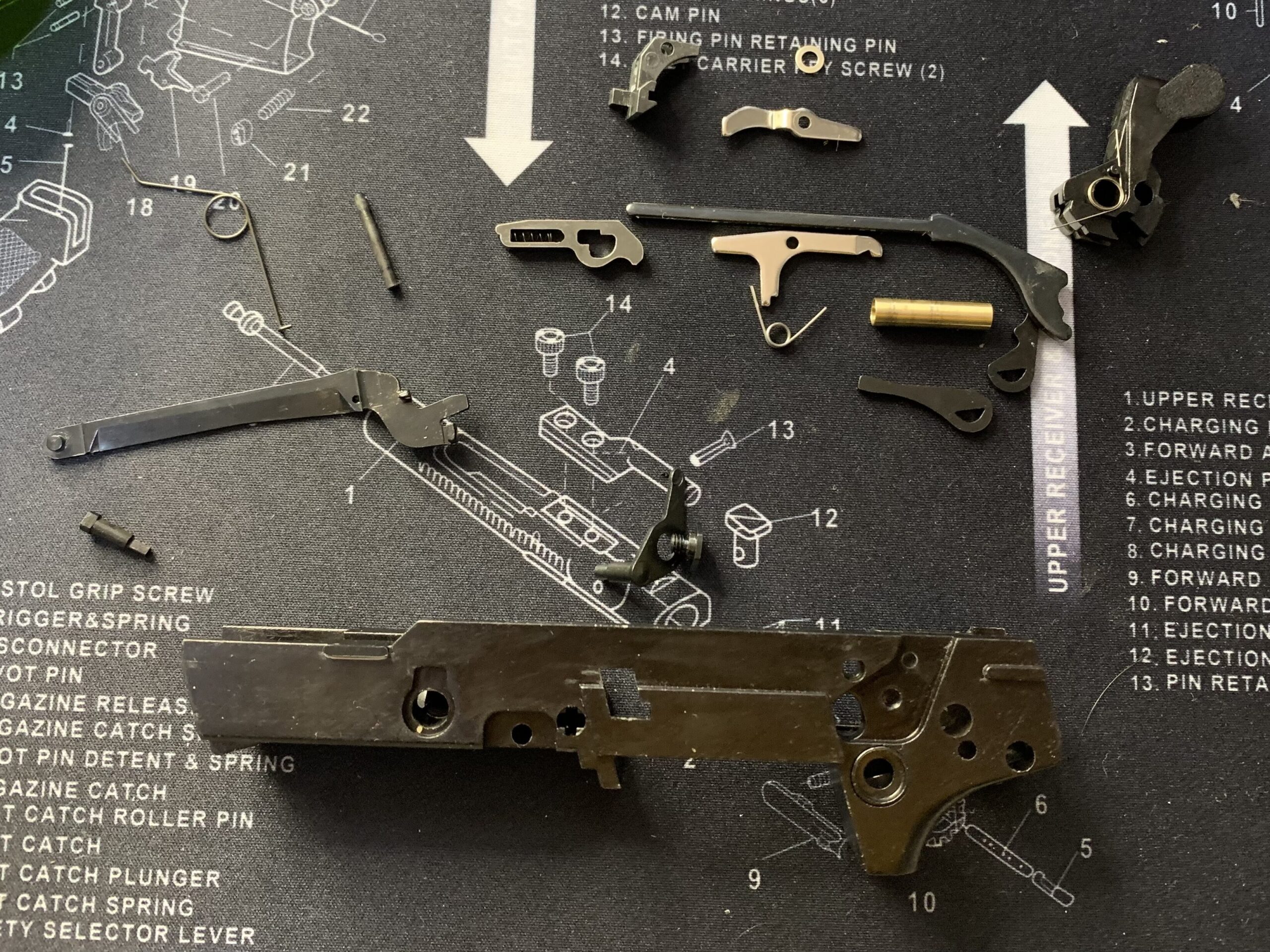

KSC MK23 ソーコムピストル CO2 ABS ハンマーメカ構成部品

これで分解完了です。

まとめ

いつもだったら分解ついでに詳しいメカニズム等を解説しながら説明したかったのですが今回は独特のメカニズムに加え部品点数が多かったので分解方法だけの記事にしました。

もう少し詳しい中身のメカニズムについてはカスタム編で記事にしたいと思います。

分解した全体の感想としてはKSC独特のメカニズムに加え部品点数がとても多く大変でした。

もともと実銃のSOCOMピストルのメカニズムが複雑なためガスブロでもそのまま複雑になったような感じがします。

中身の良い点としてはKSC国内生産なだけあって高級な材料を使った精度の高い部品が多いように見えます(焼結とか)。さらに組み立てもかなり丁寧でした。

悪い点としてはKSCさんによくある事でグリス等がほとんど塗られていません。また自分の個体だけかもしれませんが板金部品のバリがきなる部分がいくつかありました。

今後の調整ポイントは次のようになります。

カスタムの方向性

・気になるバリの除去

・各摺動部の研磨、グリスアップ

これらの対応をすれば操作感がかなり向上するはずです。なので次回は上記のポイントを改修しながら組み立てていきます。

以上、お付き合いありがとうございました。

次回はカスタムのフレーム編になります。
