KSC Mk23 ソーコムピストル CO2 ABS カスタム完成:スライドメイン

KSC MK23 ソーコムピストル CO2 ABS カスタム完成

前回はKSC Mk23 ソーコムピストル CO2 ABSの初期ロット品のフレームのカスタムを進めて行きました。

今回のカスタムでは残った次の課題をクリアしていきます。

カスタムの方向性

・インナーバレルの窓の追加工

・各摺動部の研磨、グリスアップ→フレーム部は完了

・部品のバリ取り、グリスアップ→フレーム部は完了

・ピストンユニットの穴加工

これらを踏まえて今回はスライド部のカスタムをメインに完成まで進めて行きます。

目次

ブローバックユニットのカスタム、組み立て

まずはブリーチをカスタムして行きます。

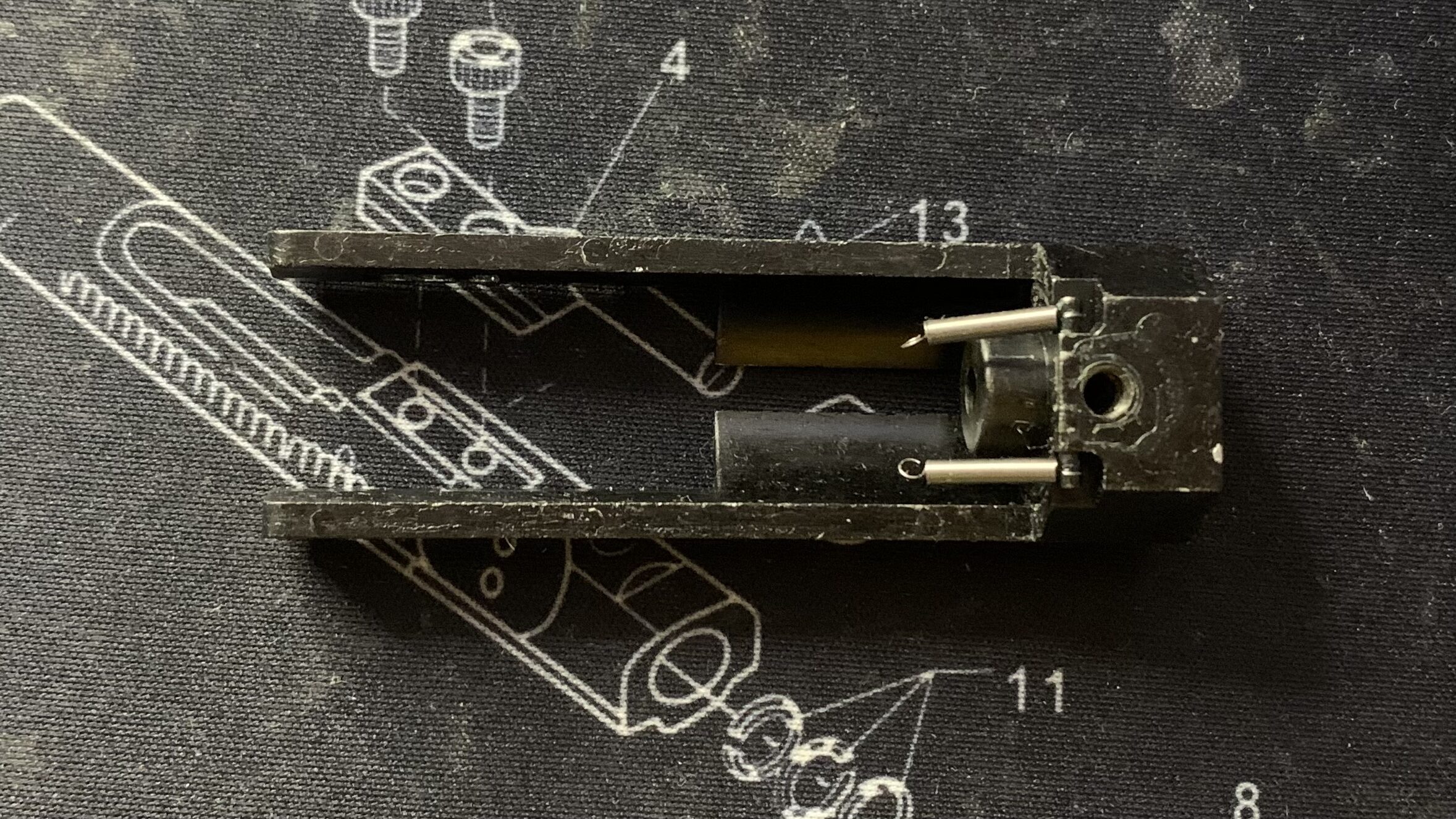

上側

KSC MK23 ソーコムピストル CO2 ABS ブリーチ上面

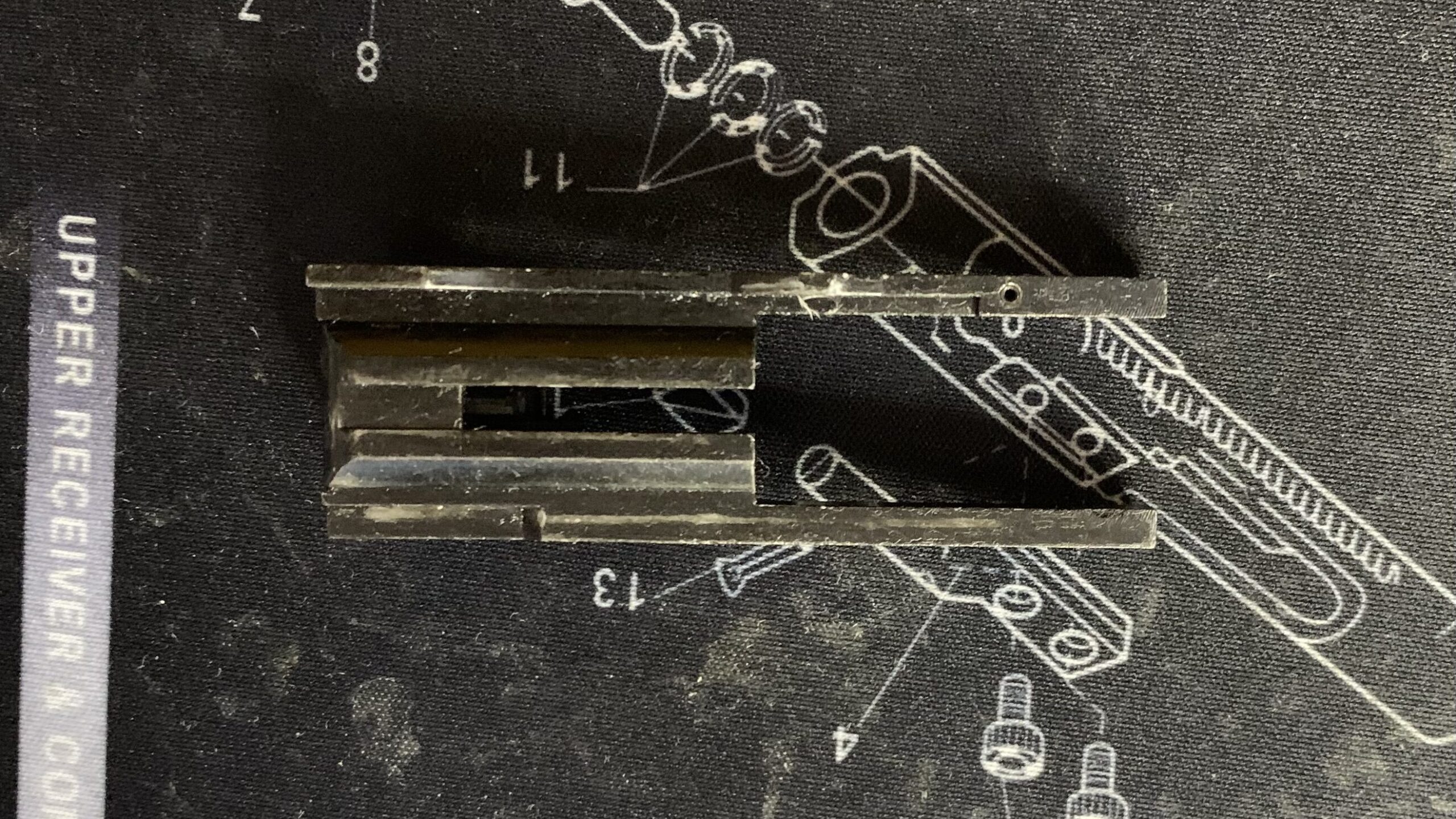

下側

KSC MK23 ソーコムピストル CO2 ABS ブリーチ下側

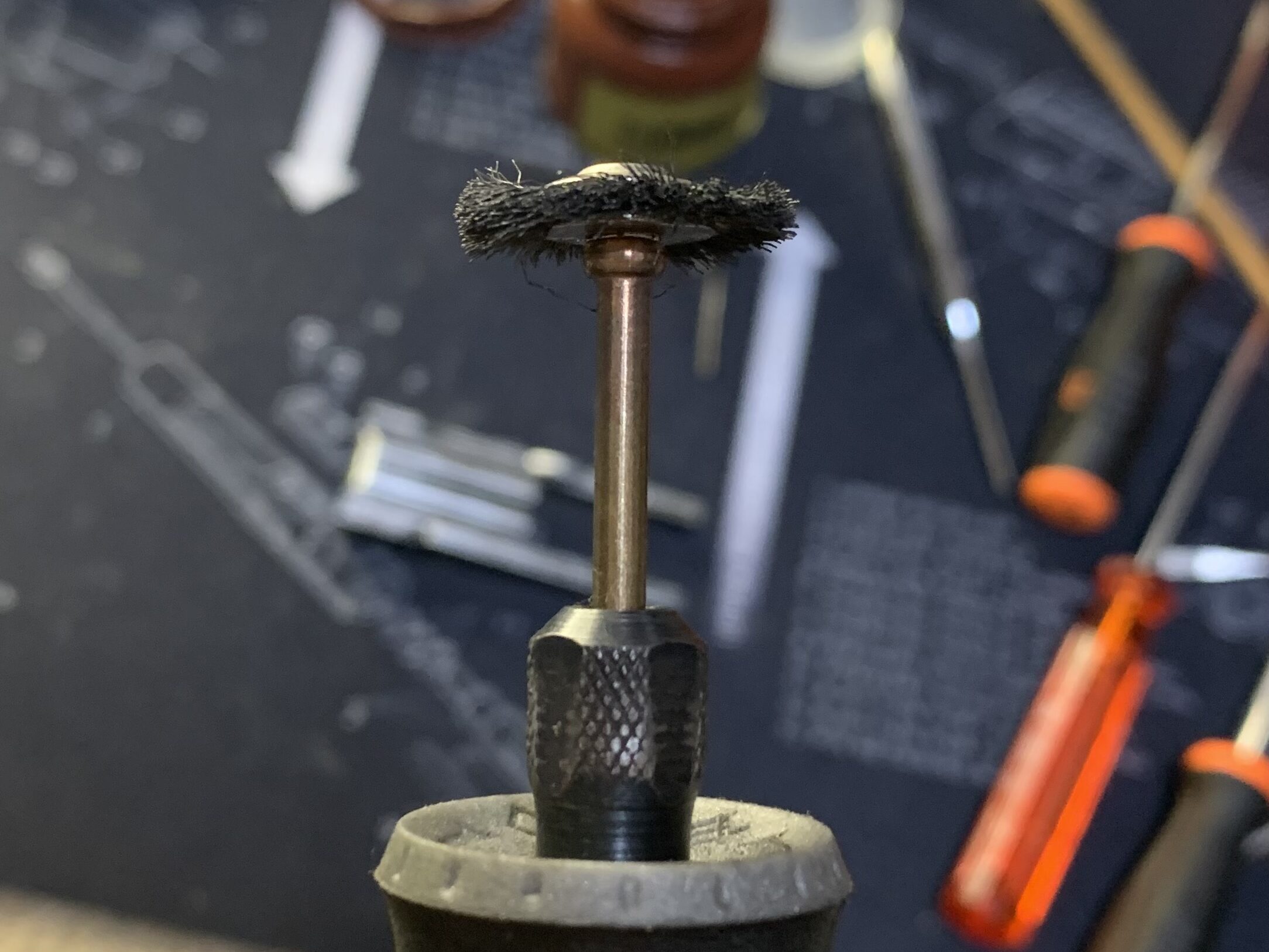

いつも通りブリーチの摺動部をリューターのバフで研磨して行きます。

KSC MK23 ソーコムピストル CO2 ABS バフ

・ドレメル ハイスピードロータリー4000
いつも使っているオススメリューターです。これがあるとDIY加工の幅が拡がります。人気機種で3000と4000がありますがツールもセットになってパワーがある4000がオススメです。

リューターで加工したブリーチは次のようになります。

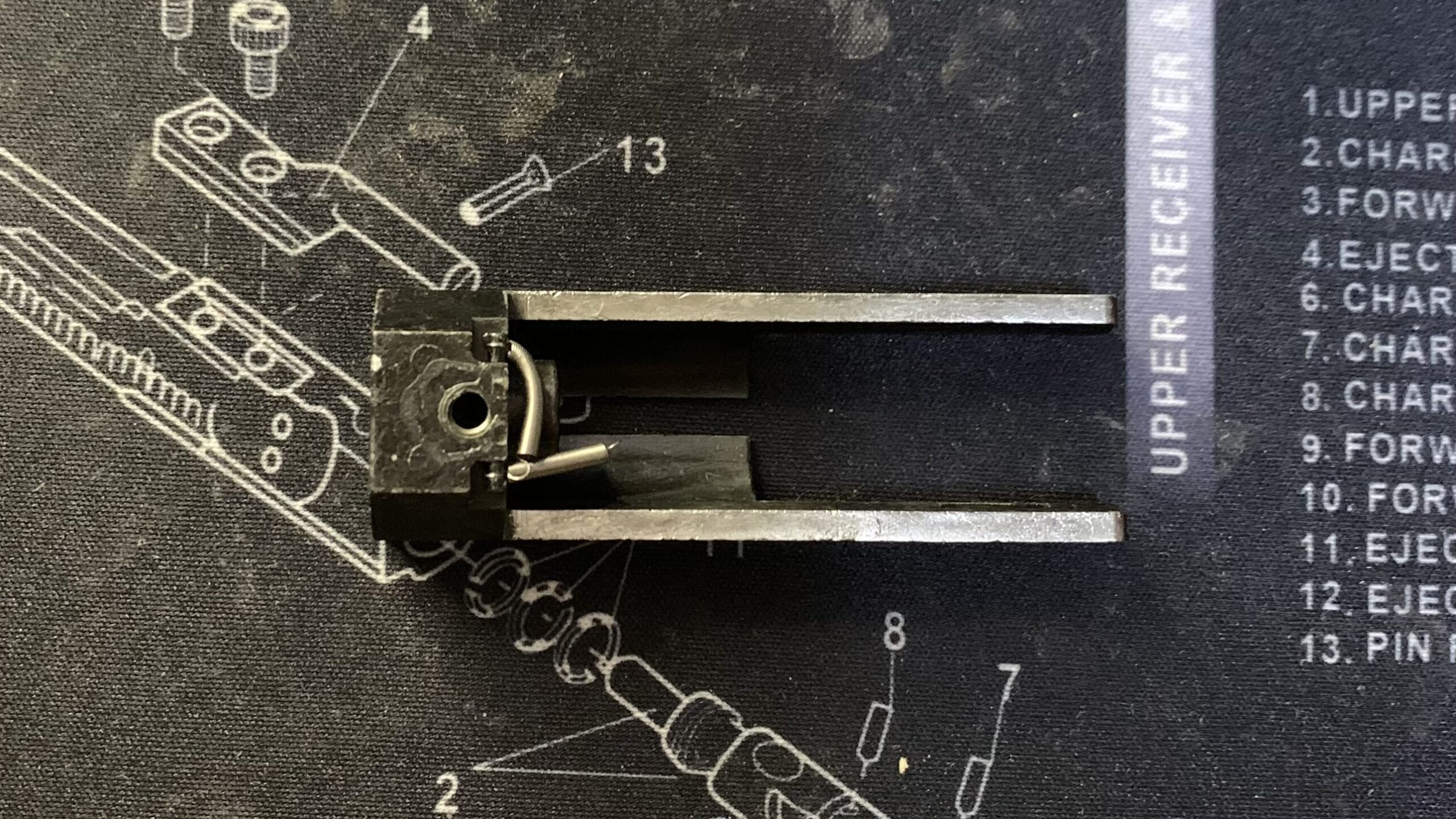

上側加工後

KSC MK23 ソーコムピストル CO2 ABS ブリーチ上面 研磨後

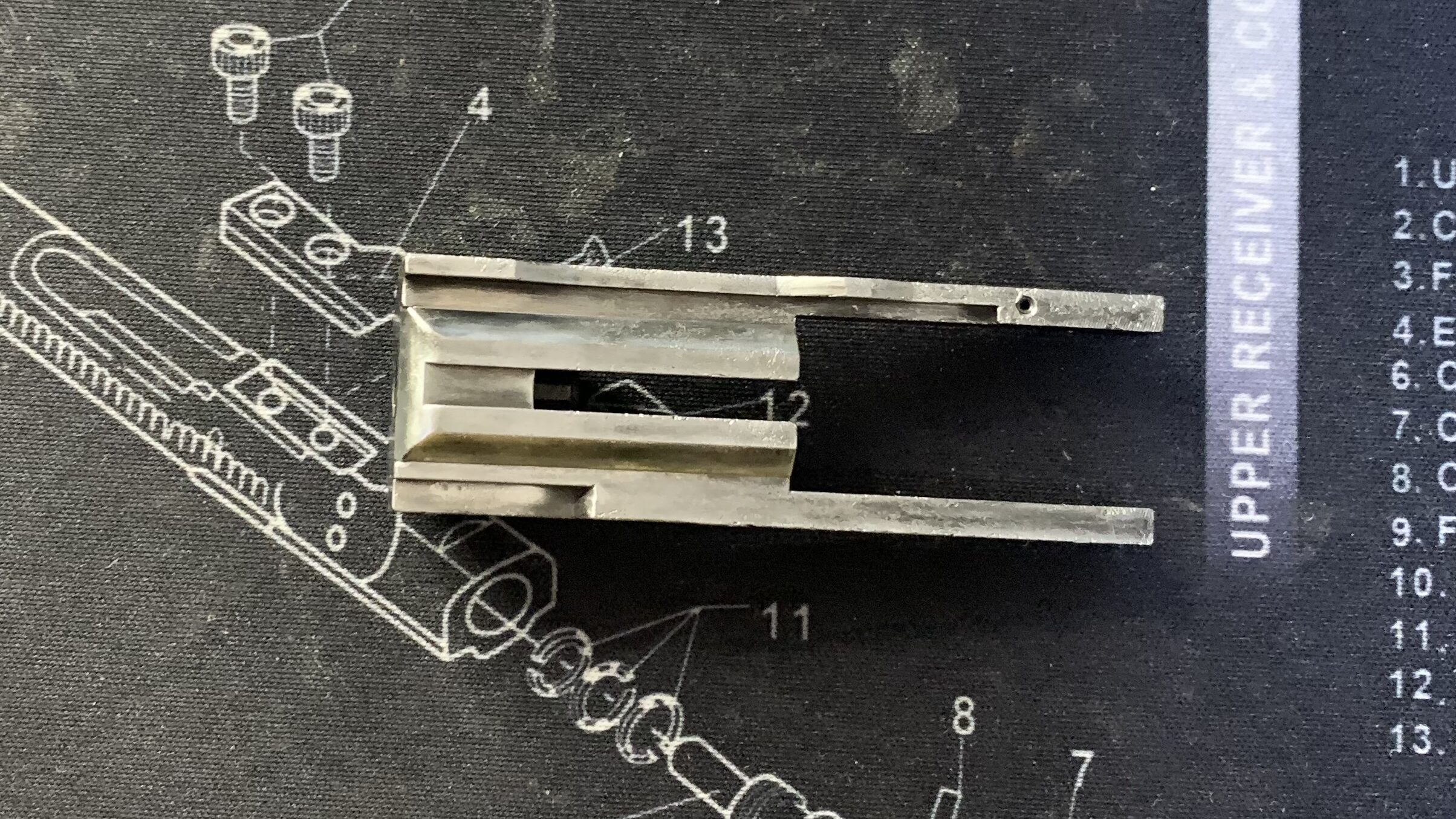

下側加工後

KSC MK23 ソーコムピストル CO2 ABS ブリーチ下側 研磨後

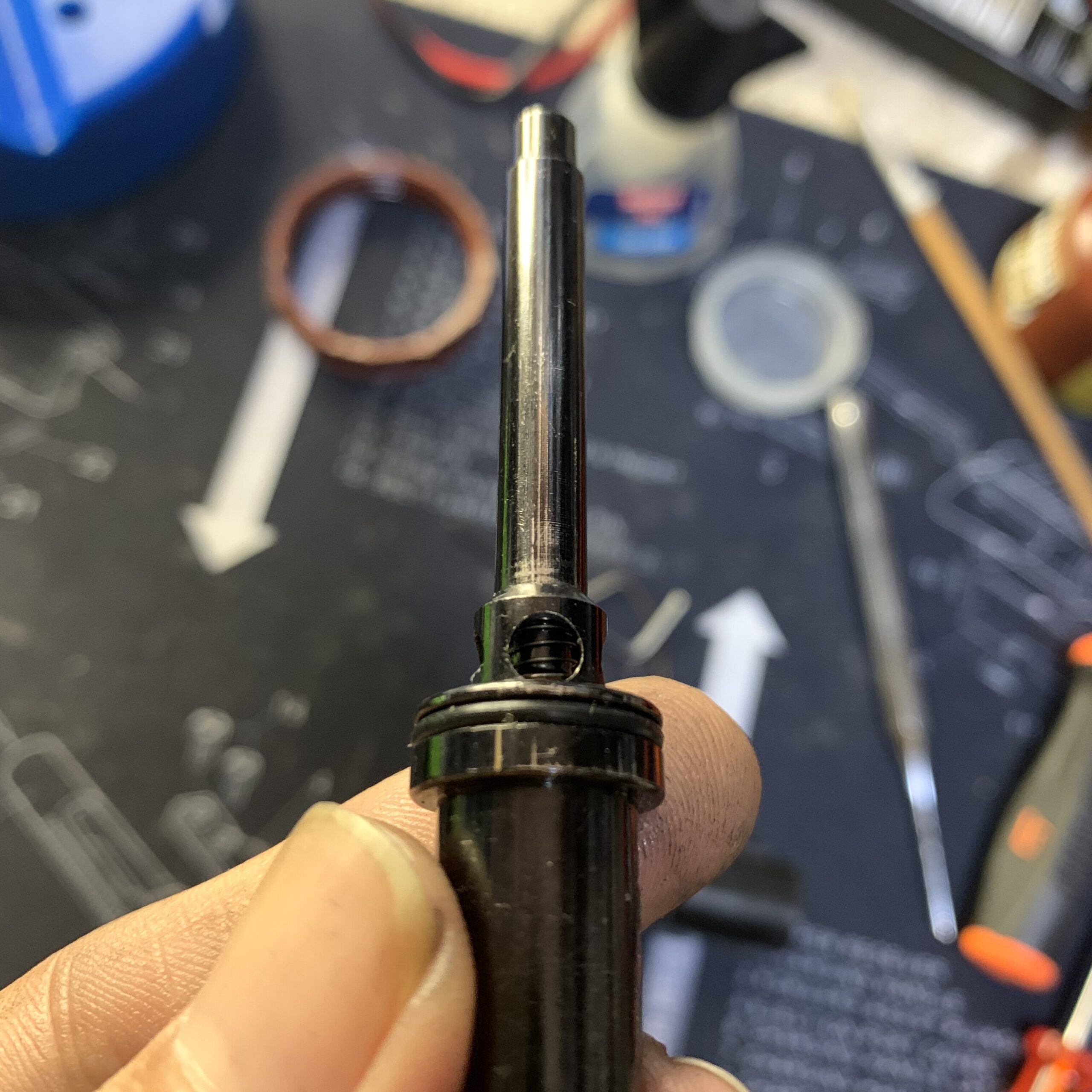

次にピストンユニット(HKピストンユニット)をカスタムして行きます。

KSC MK23 ソーコムピストル CO2 ABS HKピストンユニット

カスタムの方向性の一つであるピストンユニットの穴を加工して行きます。

このピストンユニット(HKピストンユニット)を触っている時に致命的なミスをしました。穴加工をして出た切子(加工で出たゴミ)を除去すためにKSCガンオイルをピストンユニットに吹いていました。その結果、ピストンユニット内にオイルが付着してノズルの動きが鈍くなり弾が発射できない状態になりました。

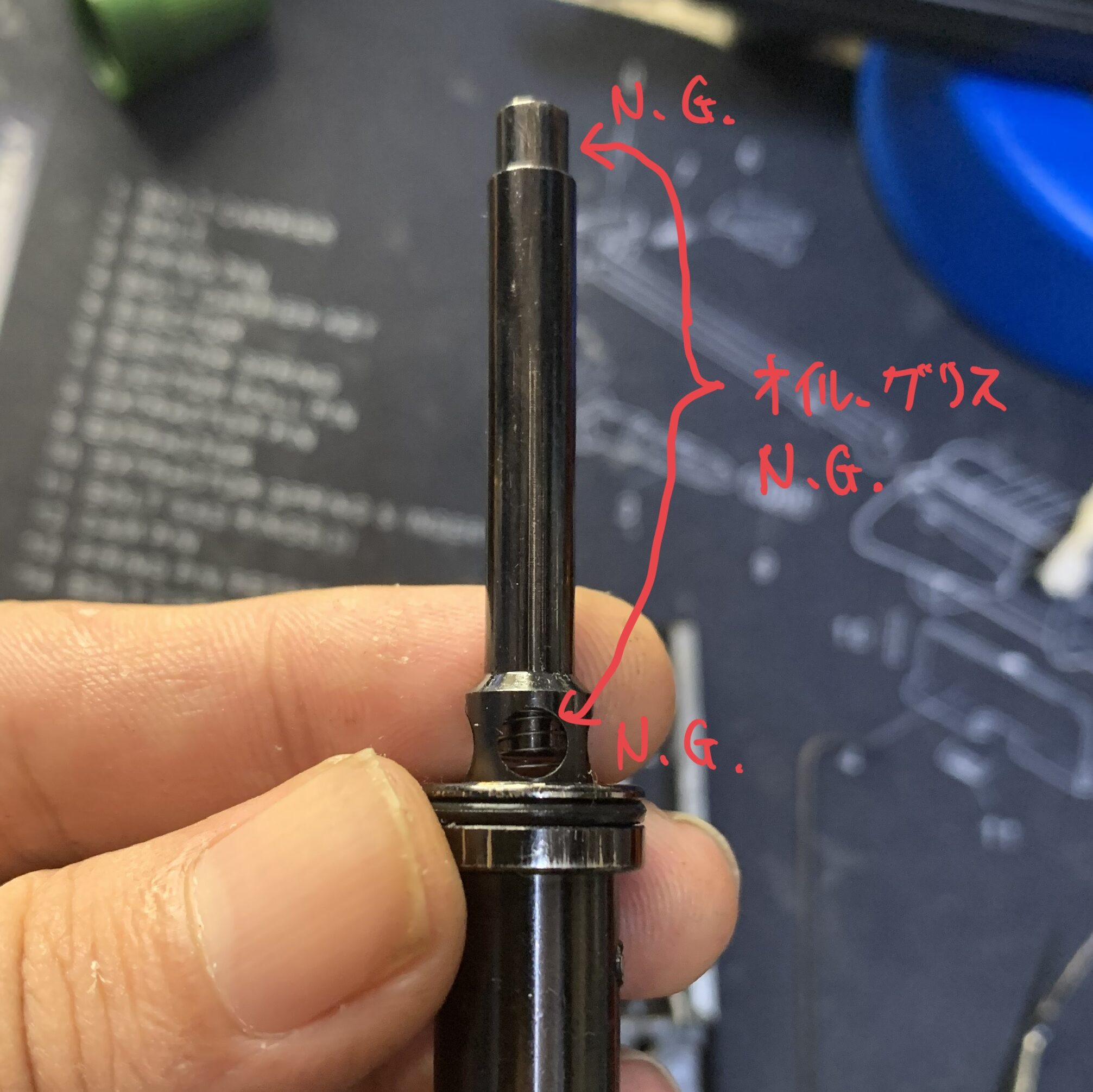

対応としてKSCさんのサービス部に修理をお願いしたところピストンユニットへの注油はNG(説明書に記載あり)のメッセージと共にピストンユニットを新品に交換して頂きました(前記事からの投稿間隔が長くなった理由です)。

KSC MK23 ソーコムピストル CO2 ABS HKピストンユニット オイルNGエリア

正常なノズルの作動動画

KSC Mk23 ソーコムピストル CO2  ノズルの動き 正常品

異常があるノズルの動き(ノズルの戻りが遅い)

FullSizeRenderKSC Mk23 ソーコムピストル CO2  ノズル作動 異常

もし今後、ノズルの動きが悪くなったらオイル(シリコンスプレー)塗布ではなくパーツクリーナーを拭いてみます(O-リングへのダメージが心配)。

このような経緯からピストンユニットのカスタムは断念しブローバックユニットを組み立てて行きます。(未熟でした)。

次にブリーチにいつものベルハンマーゴールドグリスを塗って行きます。

上面側から塗って行きます。

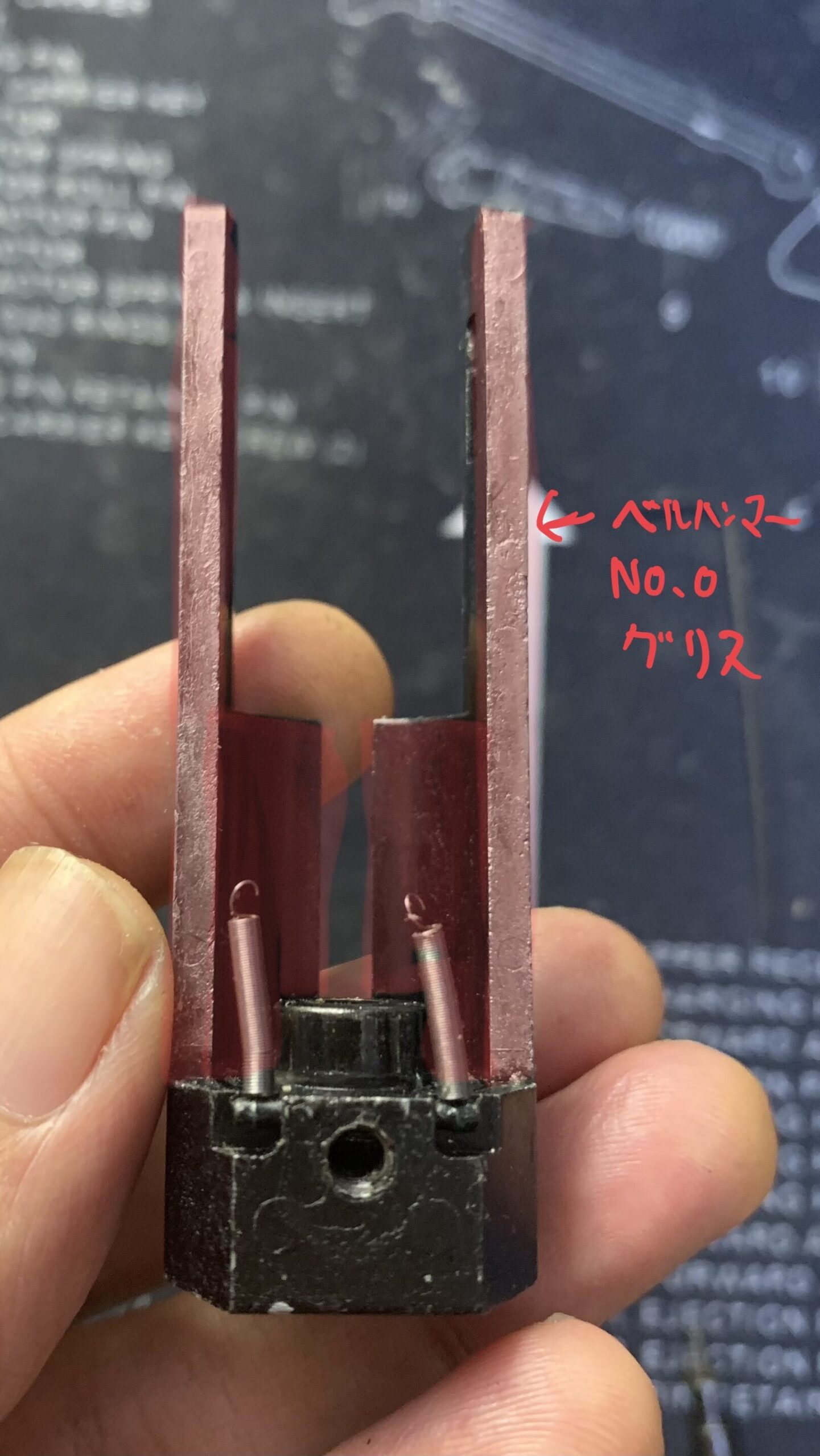

上面側は樹脂部品であるシリンダーと摺動する部位なのでベルハンマーゴールドグリス No.0を塗布します。

KSC MK23 ソーコムピストル CO2 ABS ブリーチ グリスアップ

・ベルハンマー No.0 ゴールドグリス
定番の超優良グリスです。No.0は粘度が低いグリスです。私は基本的に樹脂パーツ同士、樹脂ー金属パーツにはNo.0を塗っています。

次に下面側に塗って行きます(後からでも塗れます)。

下面側はフレームの金属製部品であるハンマーメカユニットと摺動するのでベルハンマー ゴールドグリスNo.2を塗ります。

KSC MK23 ソーコムピストル CO2 ABS ブリーチ グリスアップ2

・ベルハンマー No.2 ゴールドグリス
定番の超優良グリスです。No.2はNo.0と同じ成分で粘度が硬めになります。私は基本的に金属ー金属パーツに使います。

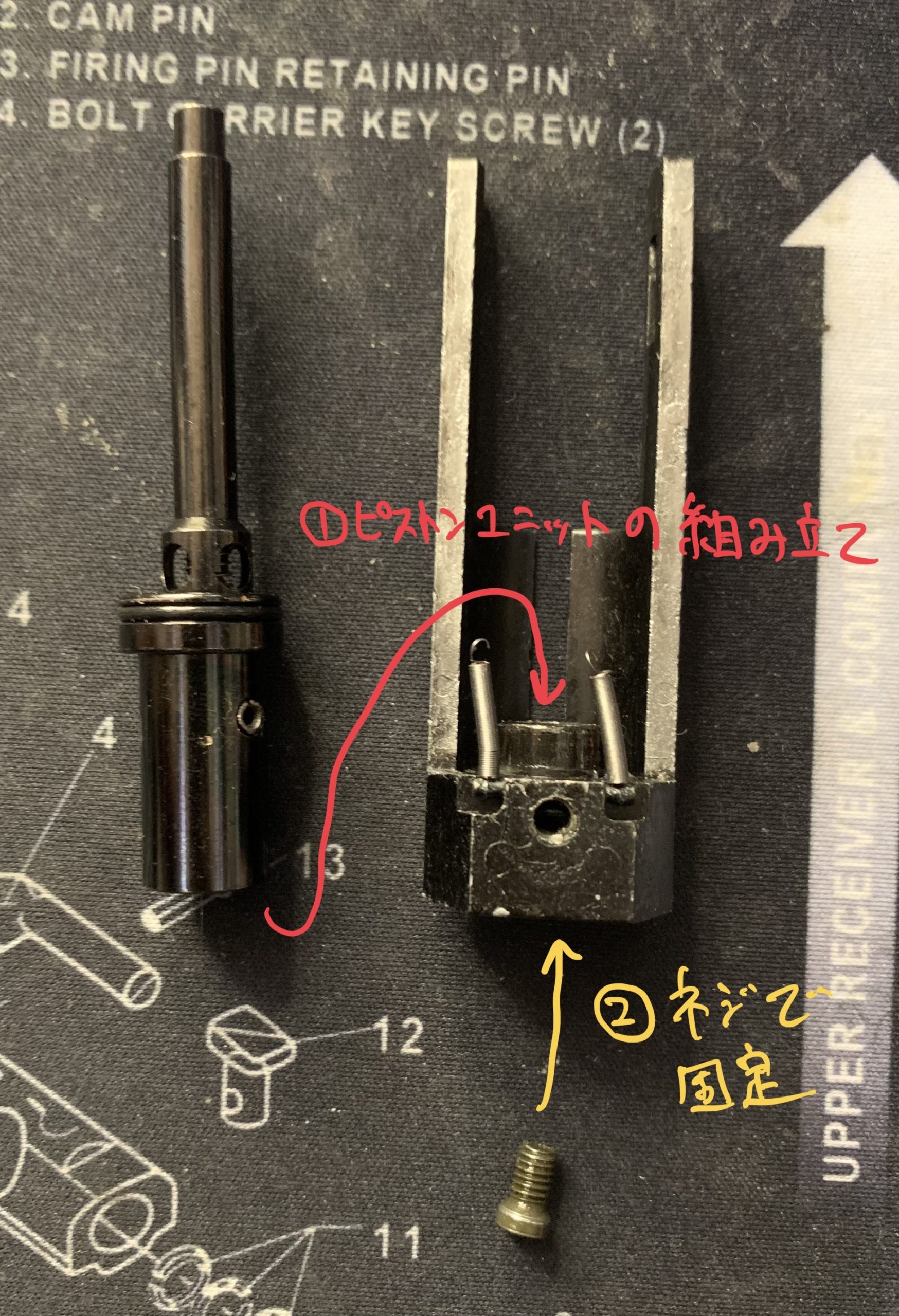

次にピストンユニットとブリーチを組み立てて行きます。

KSC MK23 ソーコムピストル CO2 ABS ブリーチの組み立て

次にノズルリターンスプリングをシリンダに引っ掛けます。

KSC MK23 ソーコムピストル CO2 ABS ノズルリターンスプリングを組む

裏側です。

KSC MK23 ソーコムピストル CO2 ABS ブリーチの組み立て

次にブリーチ後端にファイアリングピンを組んで行きます。

KSC MK23 ソーコムピストル CO2 ABS フィアリングピンを組み立てる

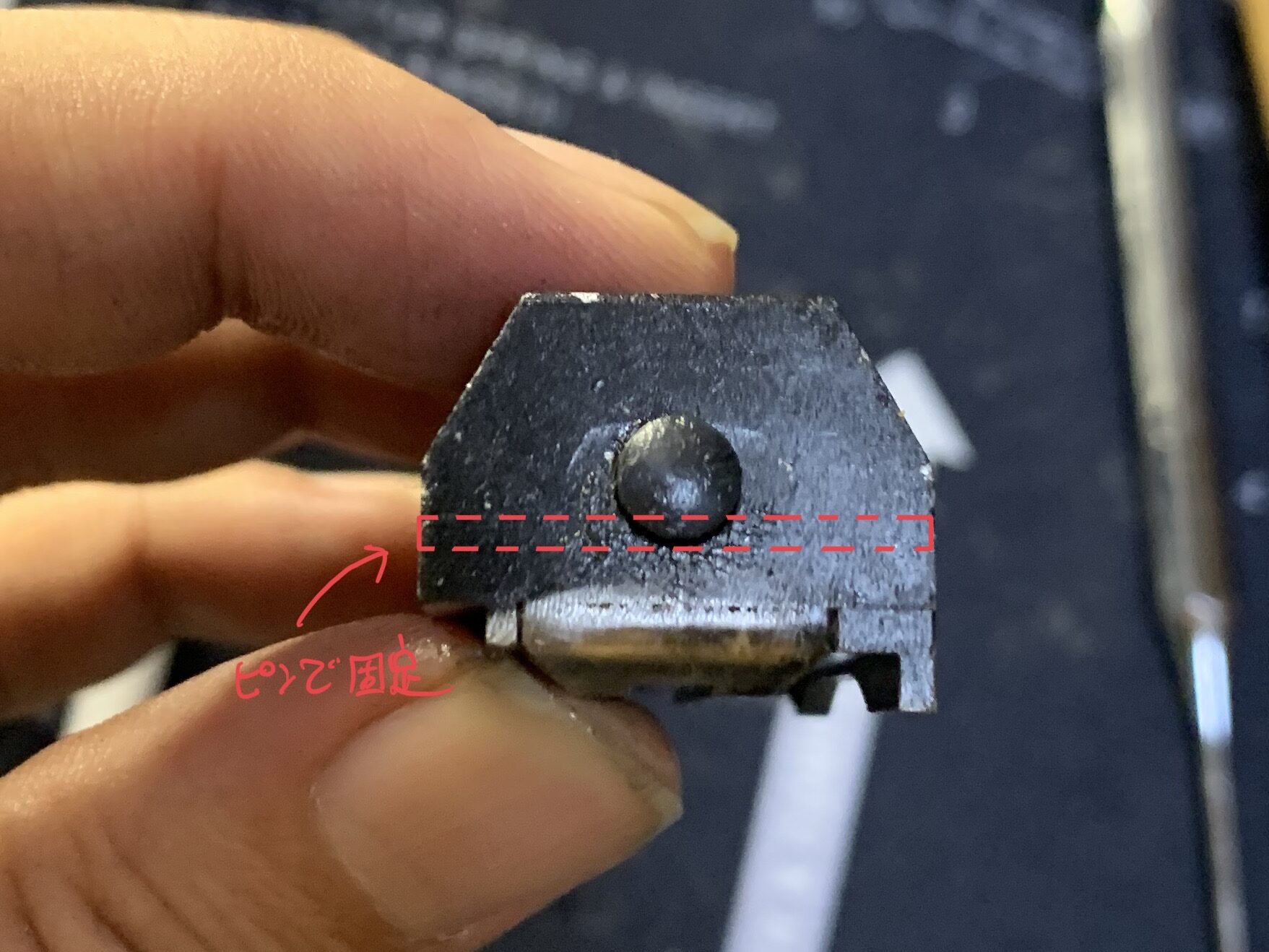

上の写真のファイヤリングピンをブリーチ後部の穴に入れてピンで固定します。

KSC MK23 ソーコムピストル CO2 ABS フィアリングピンをピンで固定する

完成したブローバックユニットをスライドに組みます。

KSC MK23 ソーコムピストル CO2 ABS ブローバックユニットをスライドに組む

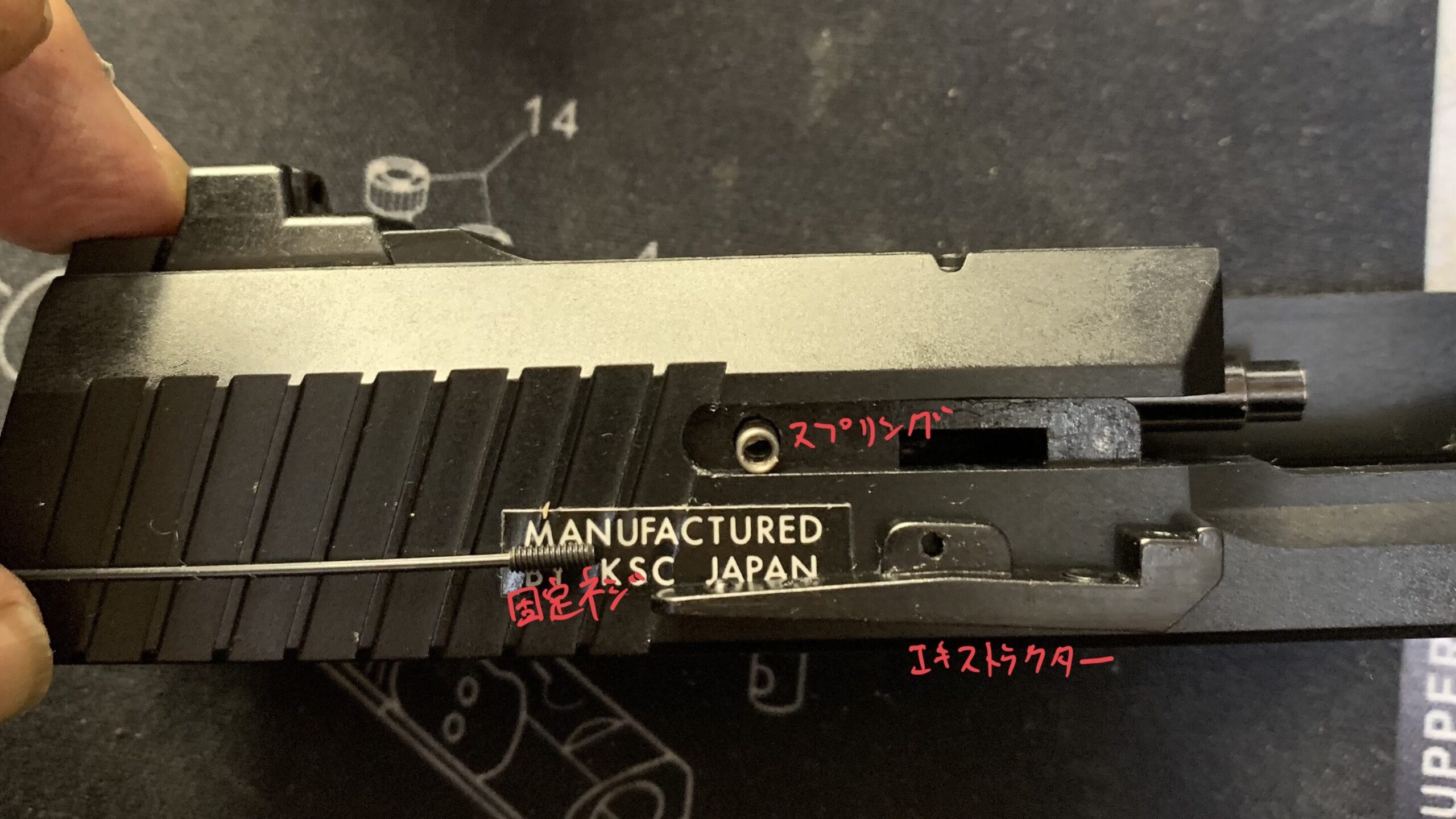

次にエキストラクターを組んで行きます。

KSC MK23 ソーコムピストル CO2 ABS エキストラクターを組み立てる

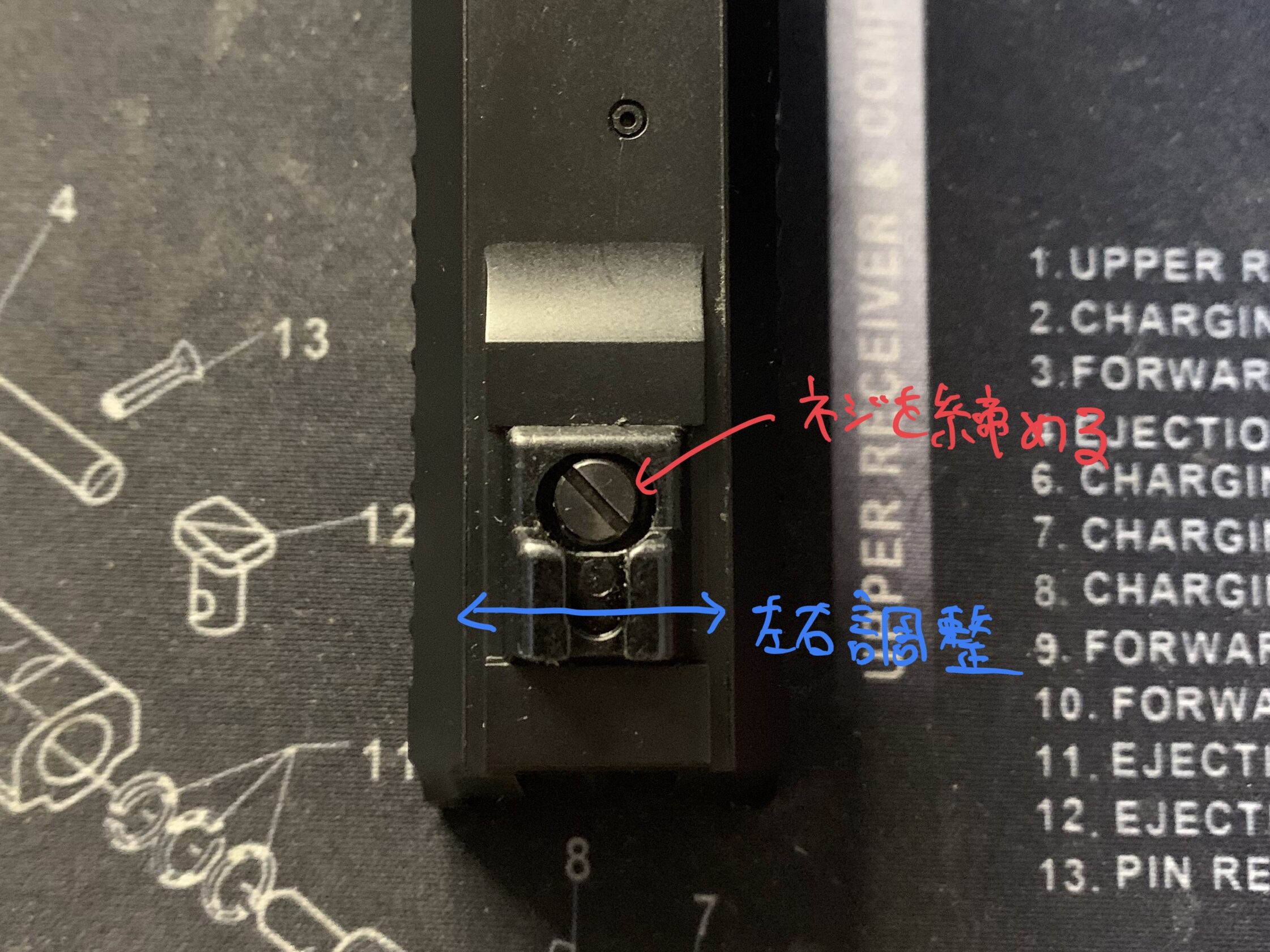

最後にリアサイト中央部の穴にネジを締結すれば完成です。この段階でリアサイトを左右に動かせるのでセンターに調整しました。

KSC MK23 ソーコムピストル CO2 ABS リアサイトを組み立てる

インナーバレル、ホップチャンバーの組み立て

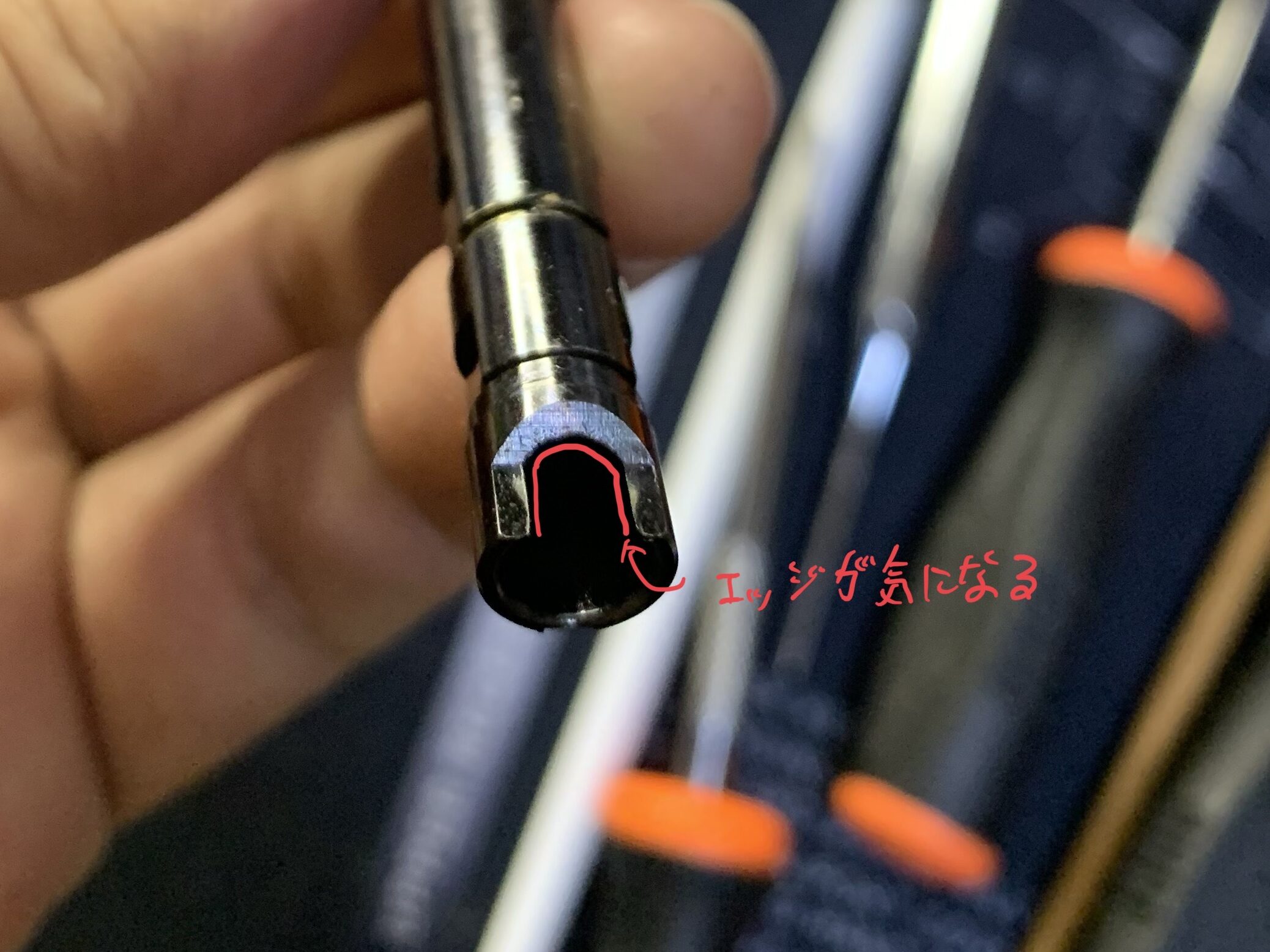

インナーバレルのホップ窓をチェックします。

KSC MK23 ソーコムピストル CO2 ABS インナーバレルホップ窓の形状

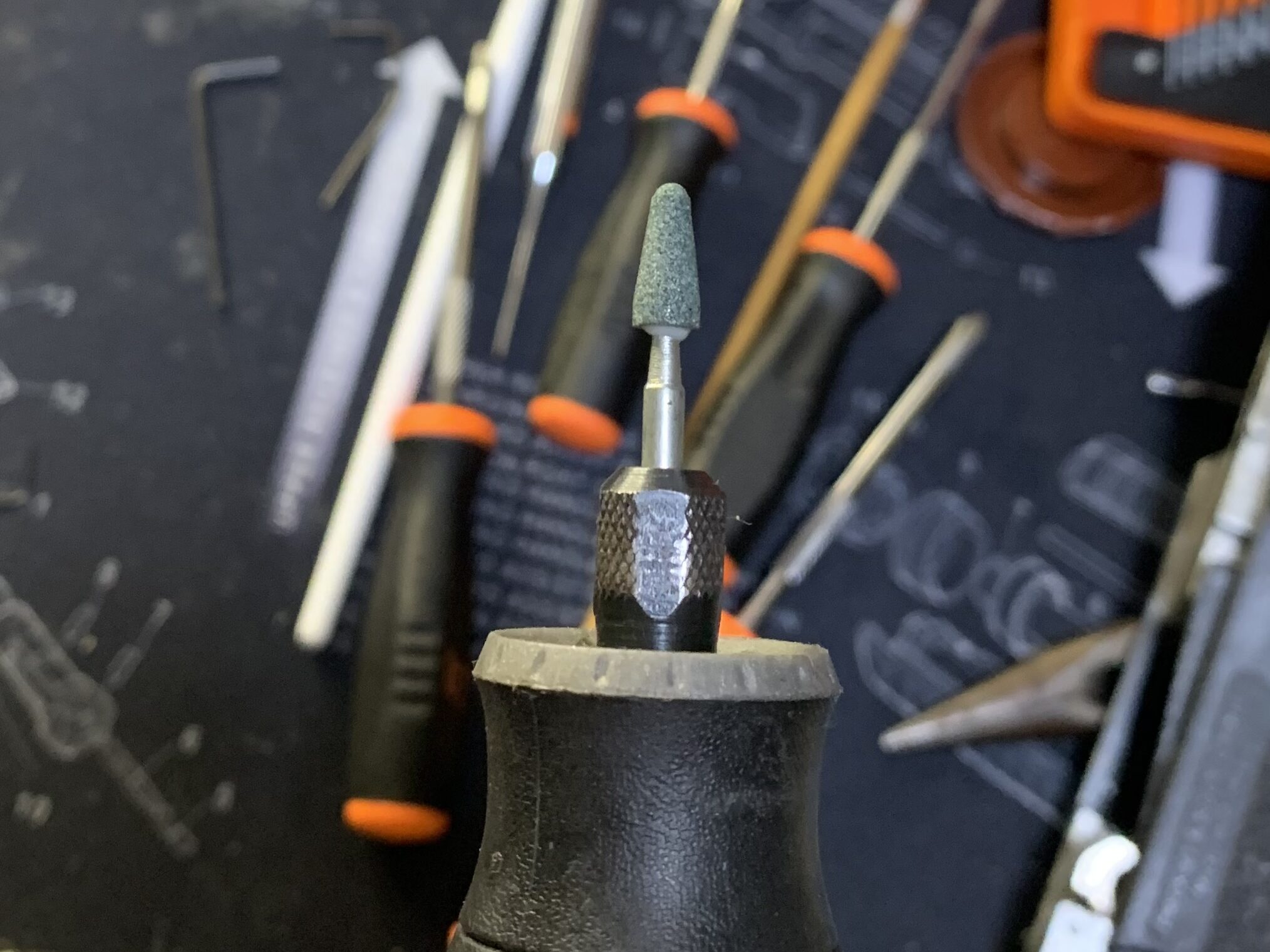

純正バレルのホップ窓のエッジが気になったので記事の上で紹介したリューターに研磨ビットを付けて加工します。

KSC MK23 ソーコムピストル CO2 ABS 研磨ビット

加工したバレルです。

KSC MK23 ソーコムピストル CO2 ABS ホップ窓の加工完了

本来ならここまで分解しているので社外製のインナーバレルに交換したいところですが独自規格のため純正加工にしました。

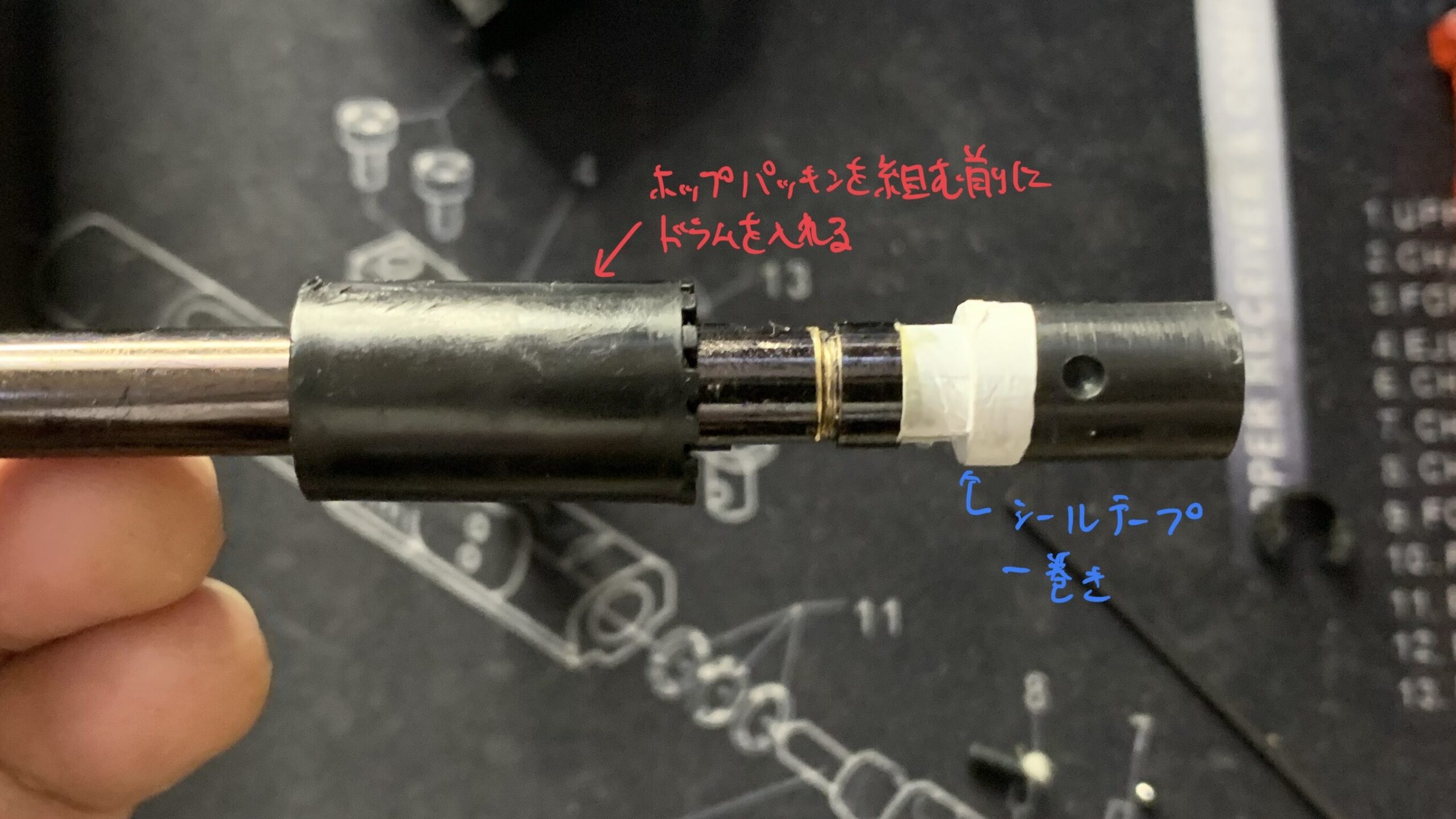

次にホップパッキンを組んで行きます(パッキンを組む前にドラムを入れておきます)。

KSC MK23 ソーコムピストル CO2 ABS ホップチャンバーを組み立てる

いつもならホップパッキンを組む前に気密性確保のためにインナーバレルホップ窓部にシリコングリスを塗るのですがパッキンがシリコンゴムっぽいので今回はシールテープだけを巻きました。

・カクダイ シールテープ
あらゆる気密確保の定番アイテムでエアガンに留まらず使えます。

後は分解と同様に組んで行きます。

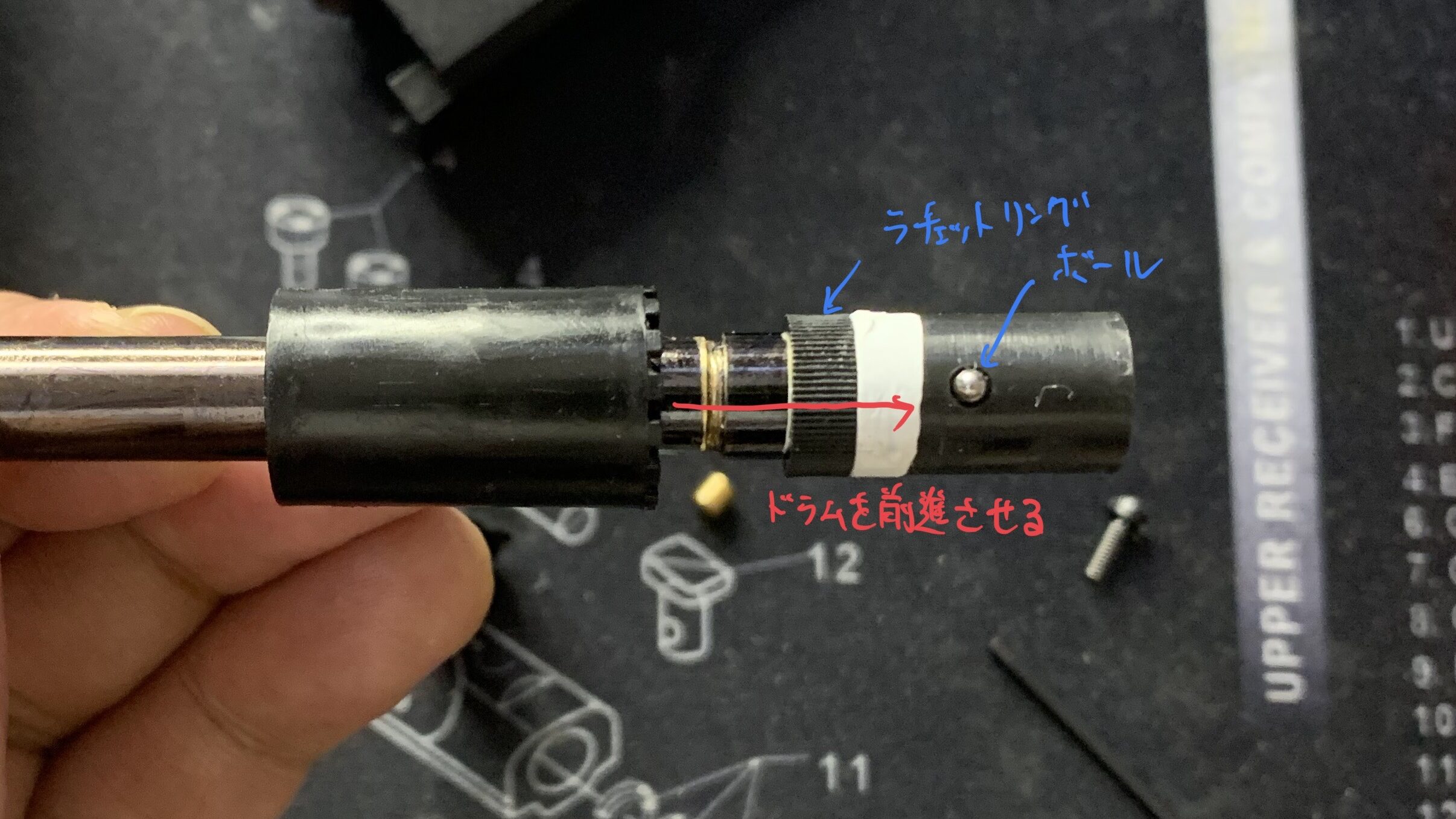

ホップパッキンにボールを乗せてクリップを組んでからドラムを前進させます。

KSC MK23 ソーコムピストル CO2 ABS ホップチャンバーを組み立てる2

ドラムを前進する時にボールを落とさないように注意して下さい。

次にEクリップを組んでからバレルクリップを取り付けます。

KSC MK23 ソーコムピストル CO2 ABS ホップチャンバーを組み立てる3

Eクリップは次に工具があると簡単に組めます(ラジオペンチだと辛いです)。

・スナップリングプライヤー 軸穴兼用
稀にクリップが使われているので一本あると便利です。

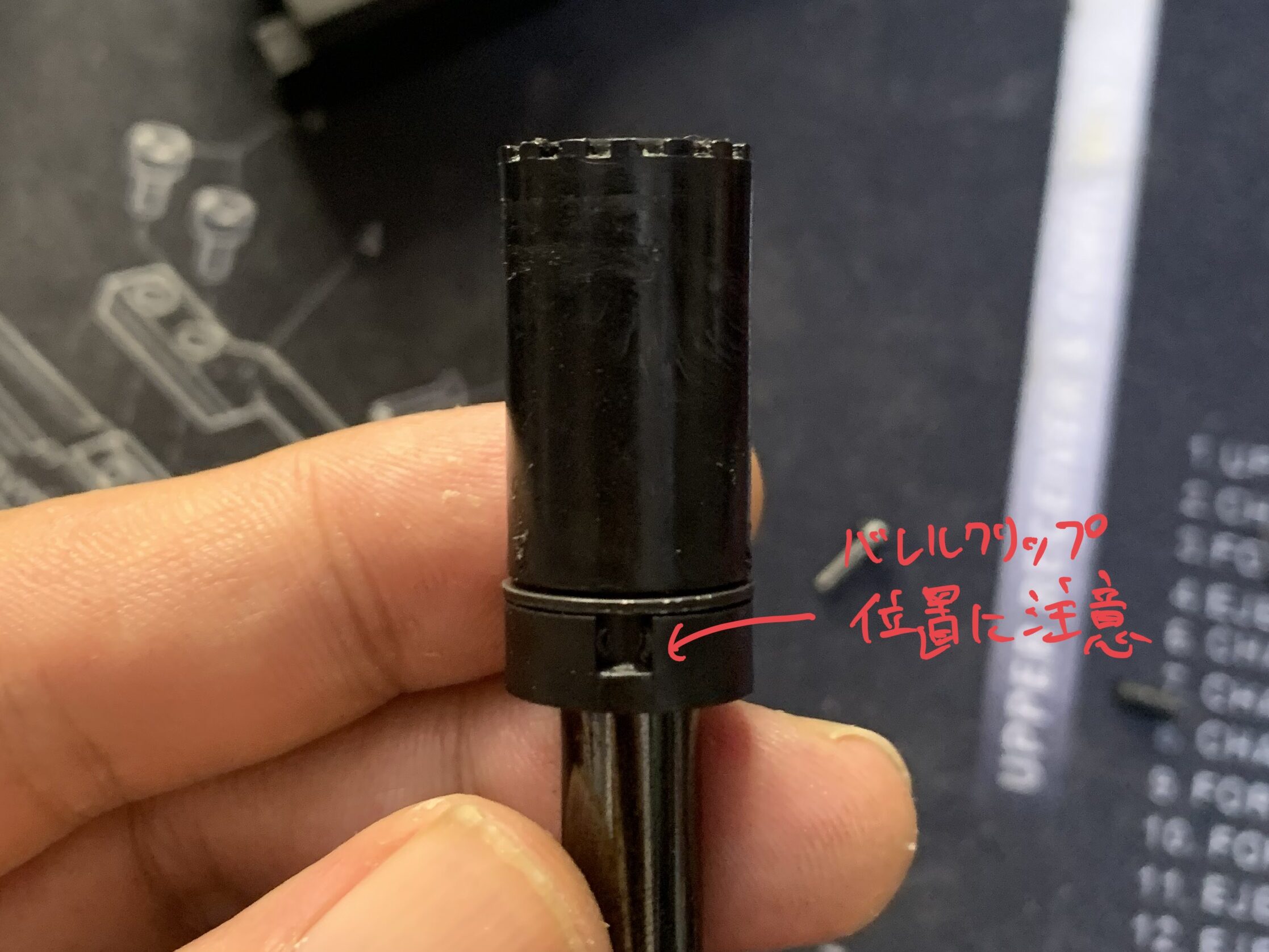

バレルクリップは組み付け位置が決まっているので注意して下さい。

KSC MK23 ソーコムピストル CO2 ABS バレルクリップの位置に注意

次にアウターバレルに組み込んで行きます。

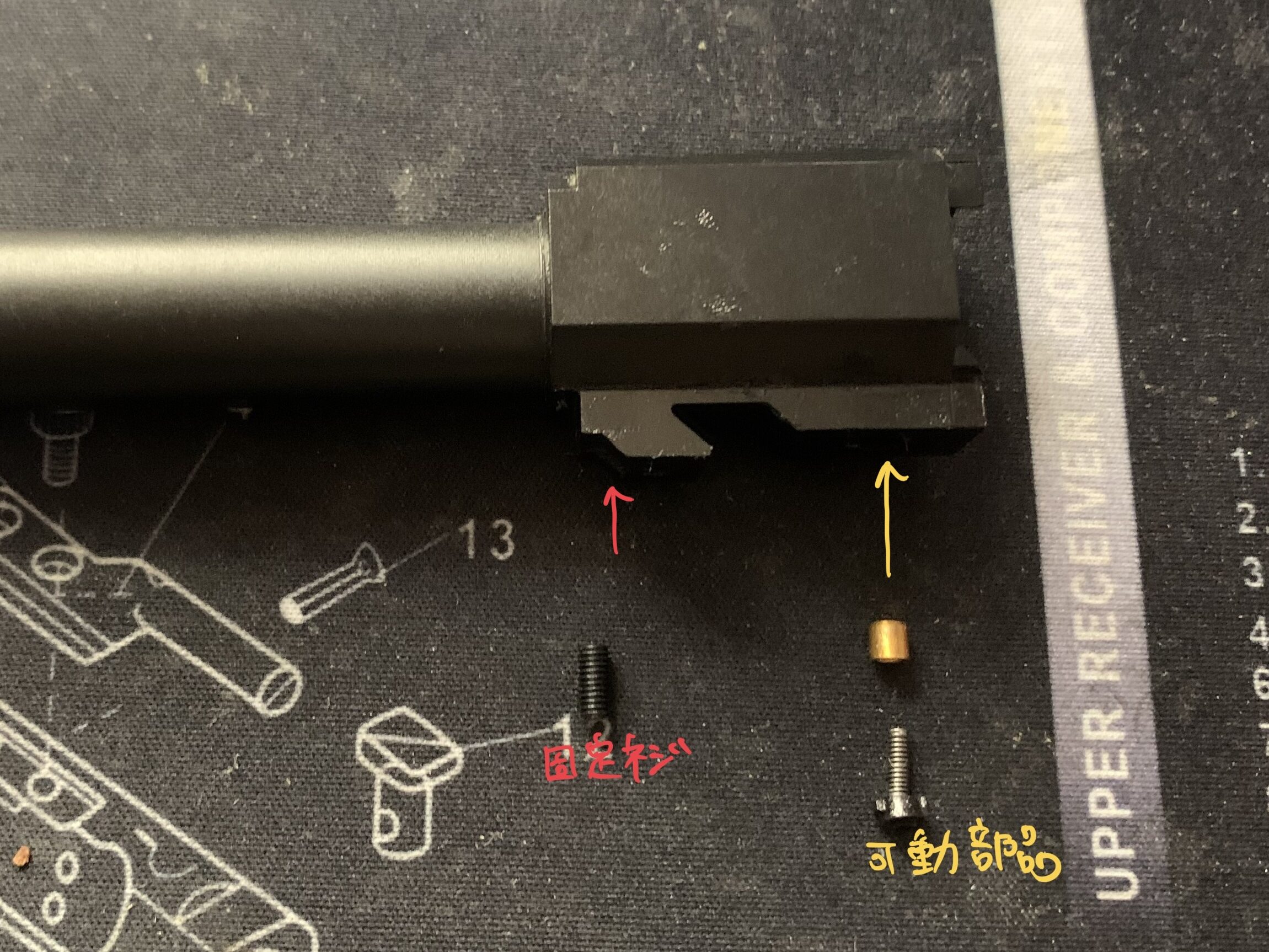

アウターバレルにはインナーバレルを固定するために固定用ネジ、可動部品を組みます。

KSC MK23 ソーコムピストル CO2 ABS アウターバレルの組み立て

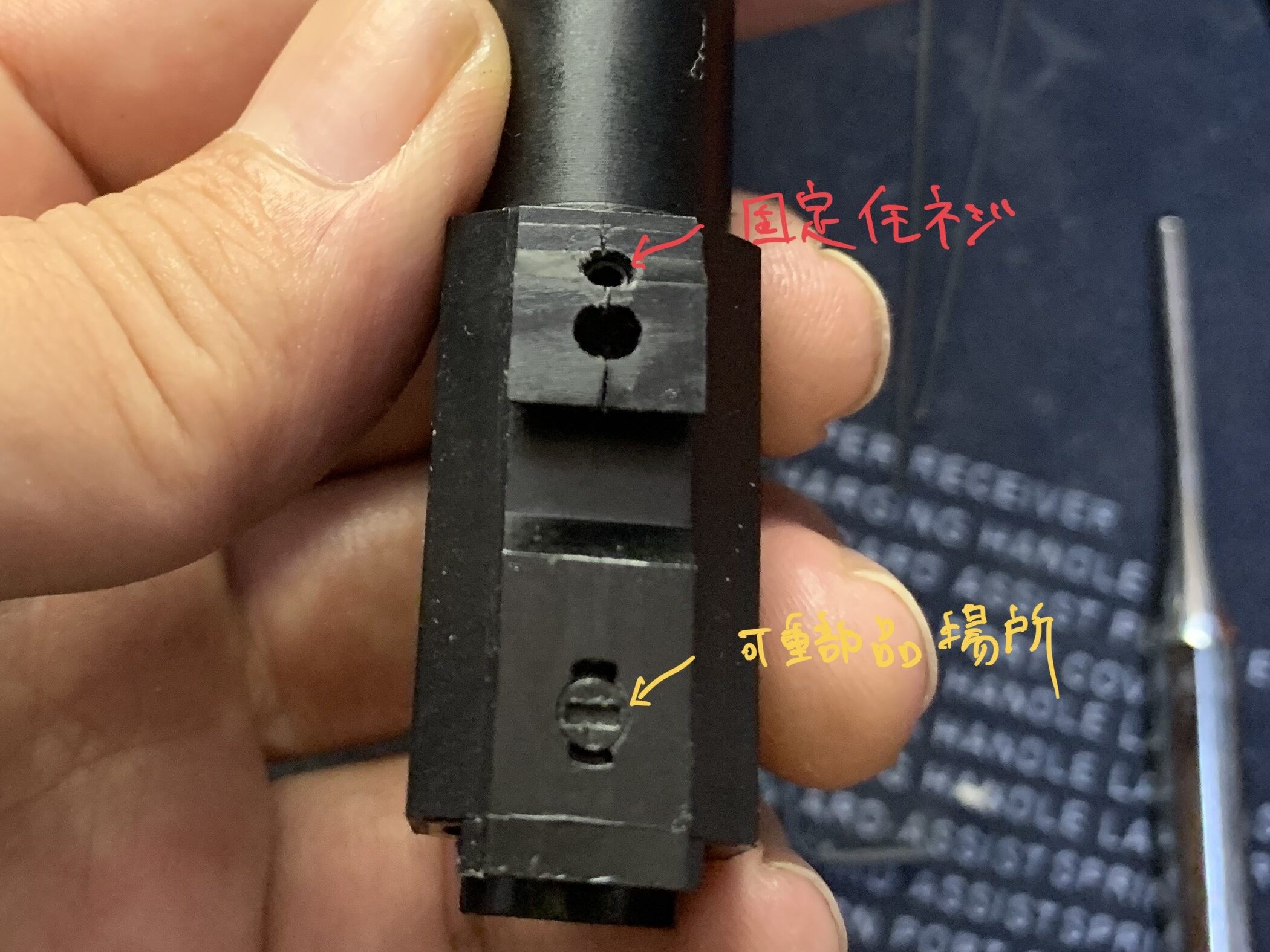

組んだ状態です。

KSC MK23 ソーコムピストル CO2 ABS アウターバレルの完成

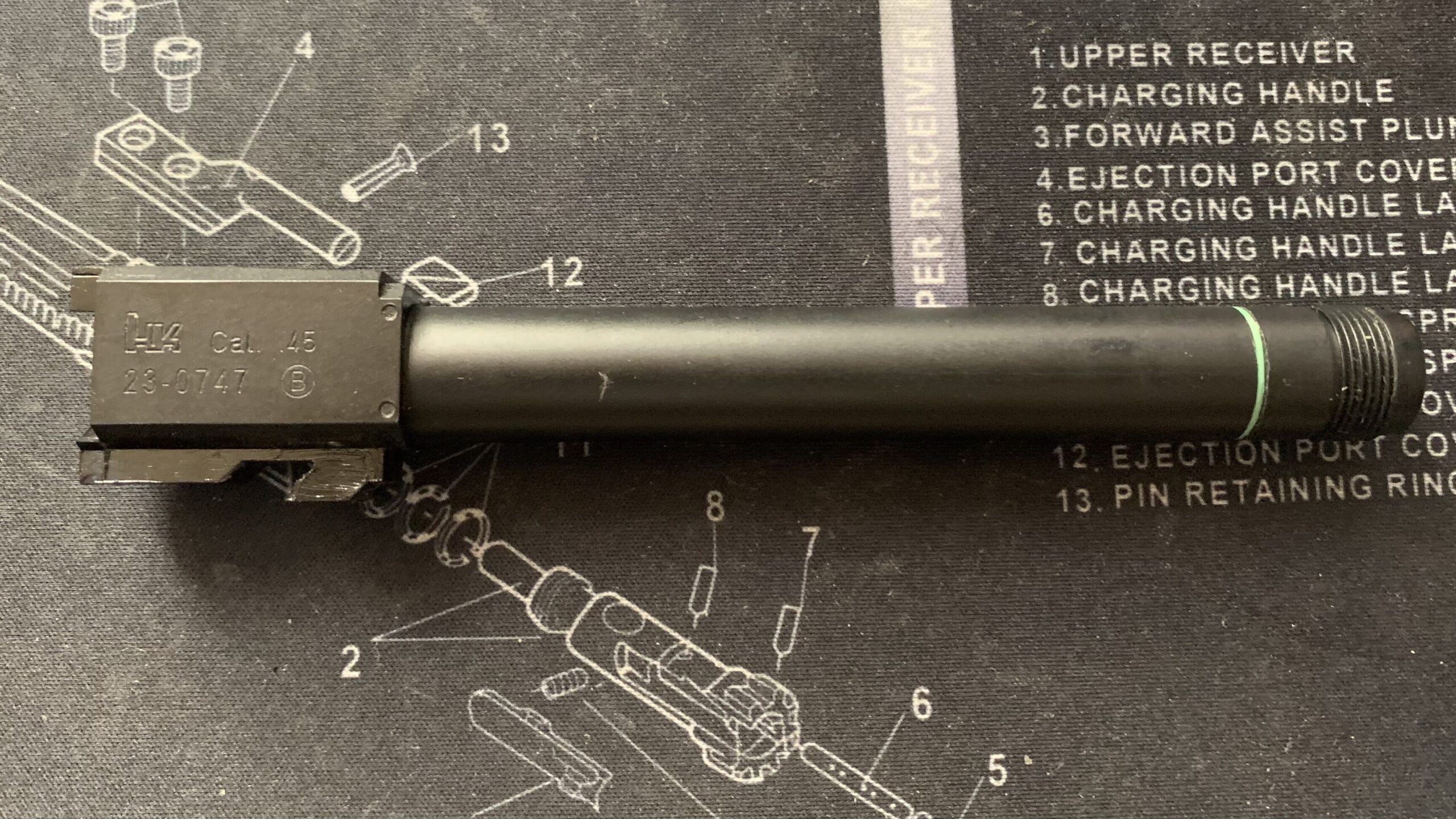

これでバレル周りは完成です。

KSC MK23 ソーコムピストル CO2 ABS 完成したアウターバレル

スライドの組み立て

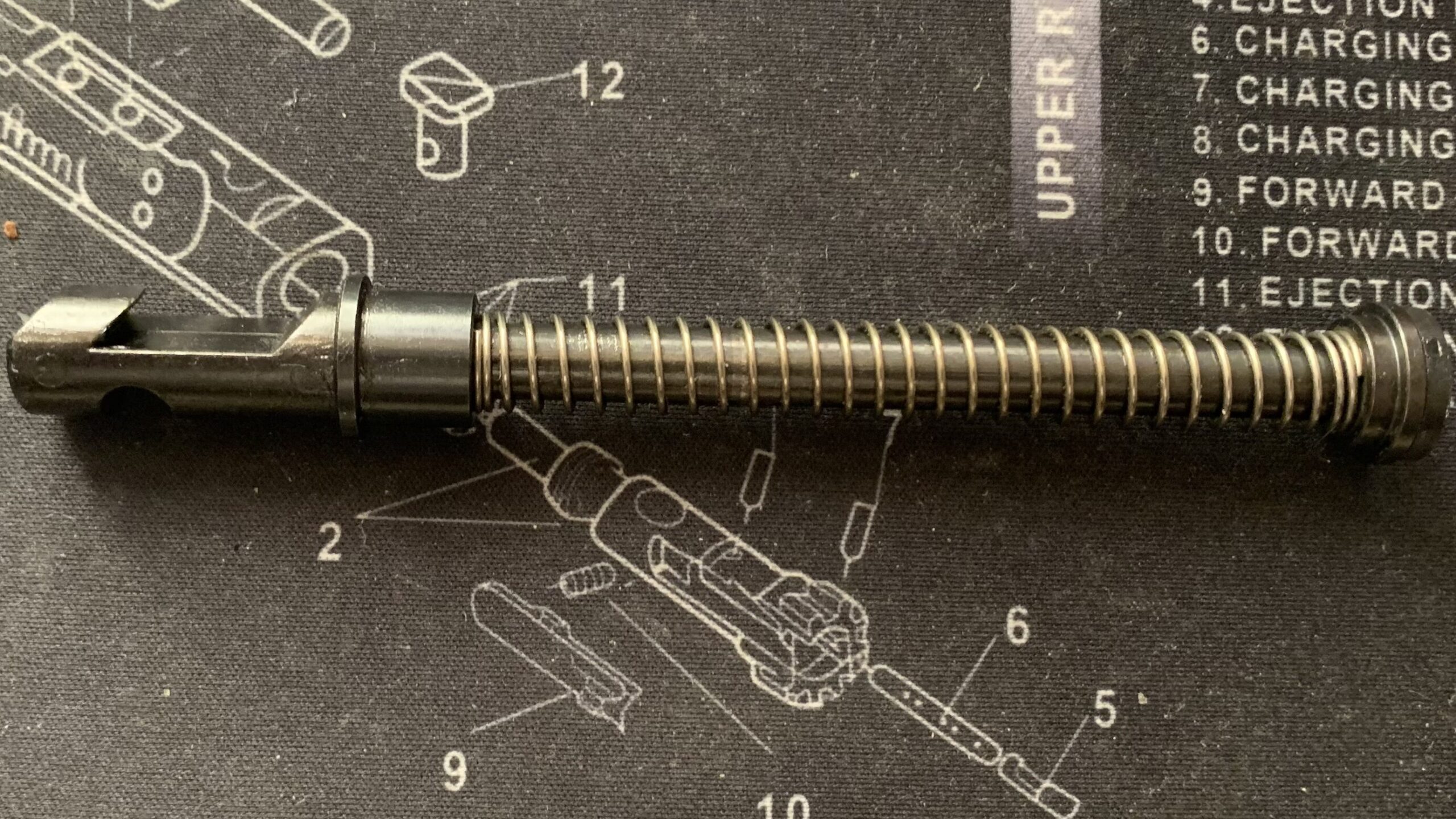

リコイルスプリングにグリスを塗って行きます。

KSC MK23 ソーコムピストル CO2 ABS リコイルスプリングのグリスアップ

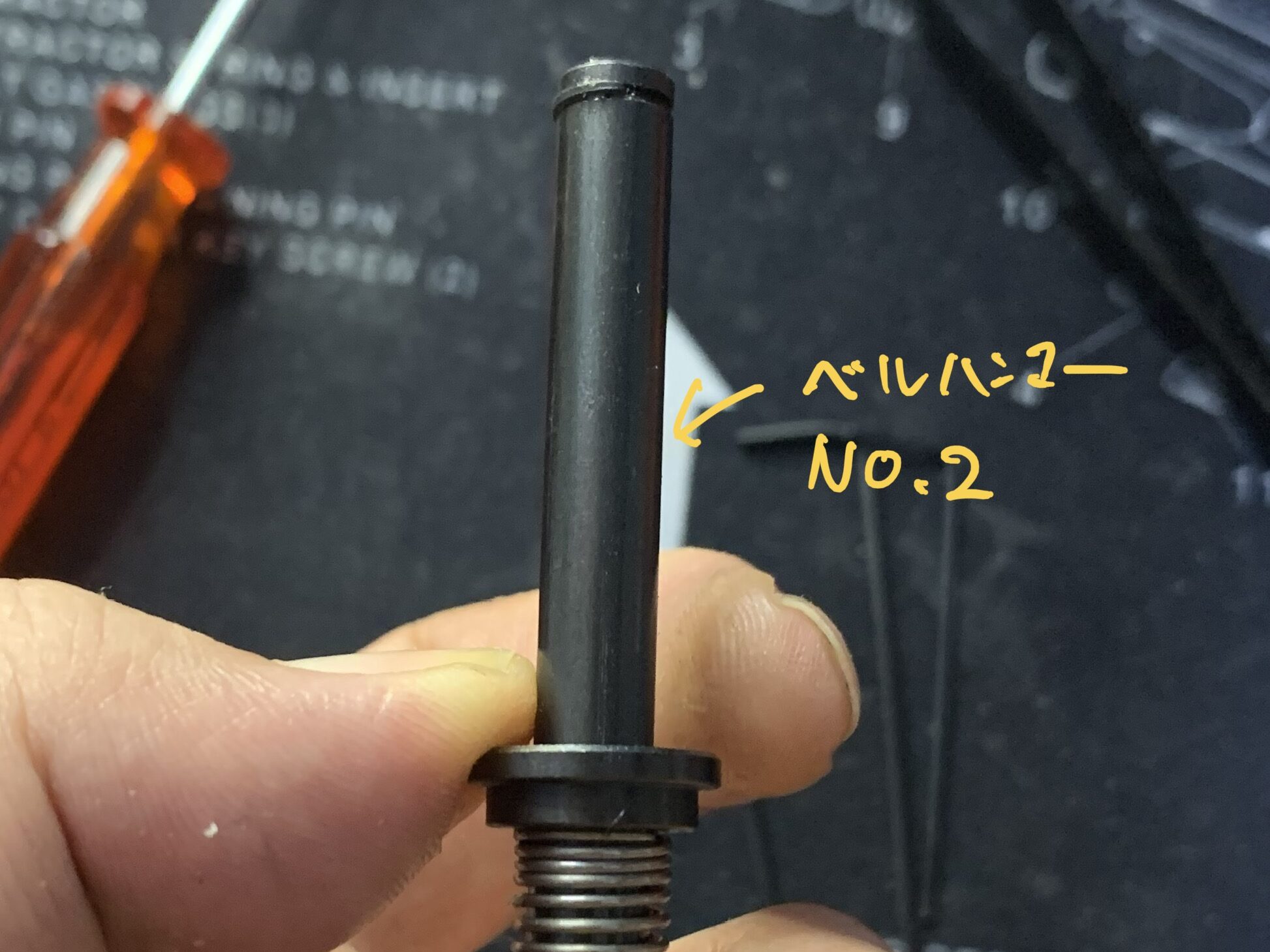

リコイルスプリングを分解しても良いのですが面倒なので前側、後ろ側からスプリングを縮めてロッド部分(ガイド)にベルハンマー NO.2を塗ります。

前側

KSC MK23 ソーコムピストル CO2 ABS リコイルスプリングのガイドにグリスを塗る

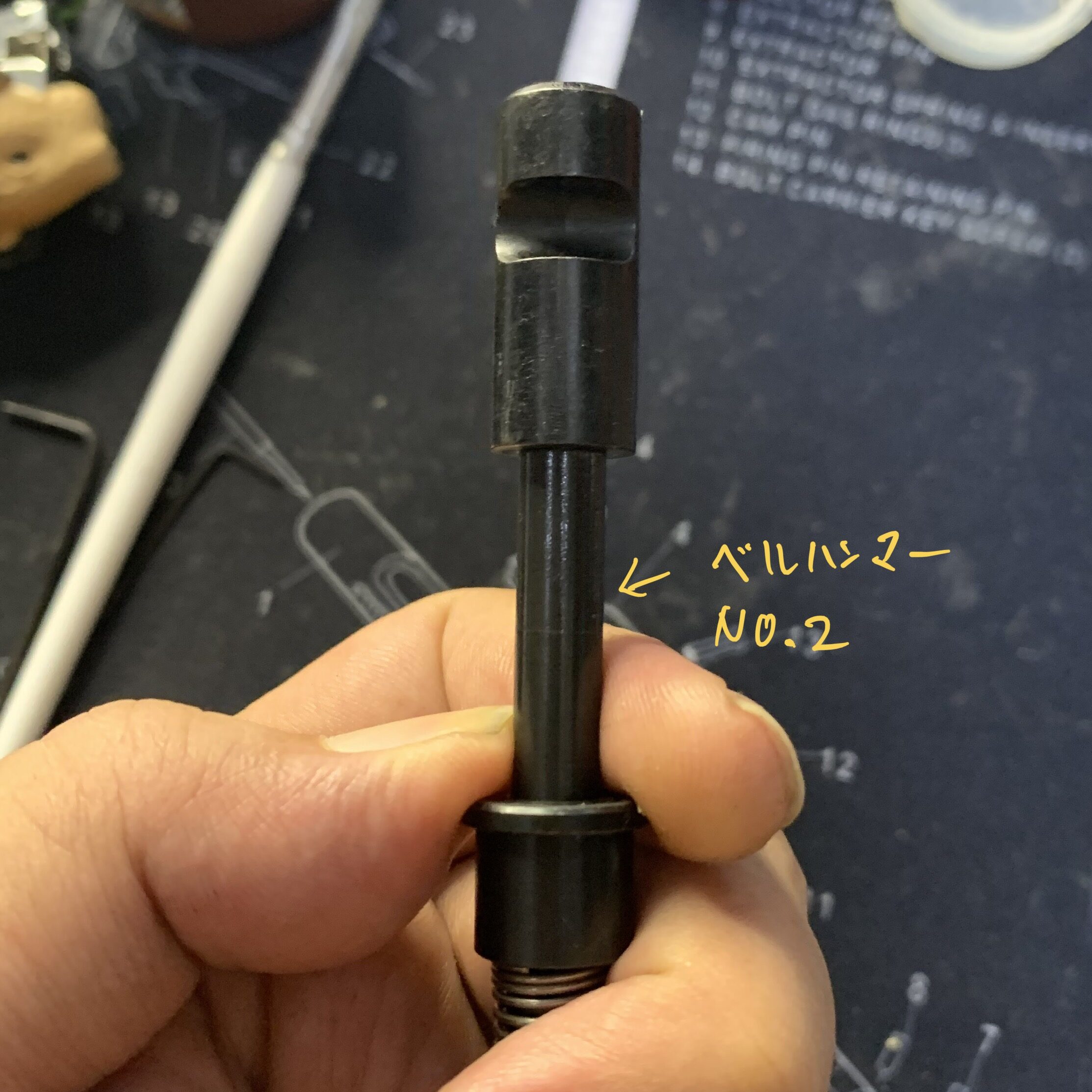

後ろ側

KSC MK23 ソーコムピストル CO2 ABS リコイルスプリングのガイドにグリスを塗る2

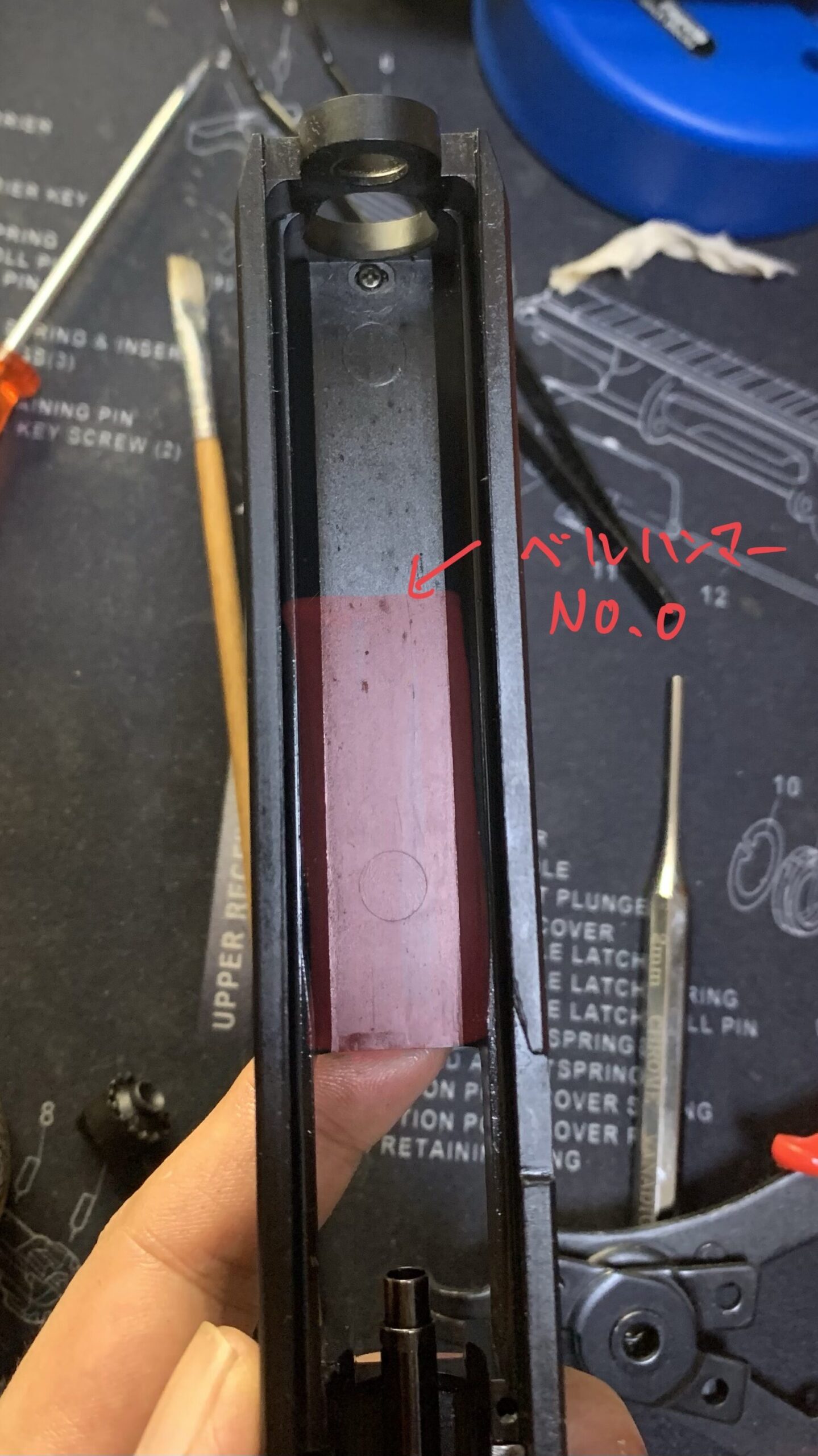

次にスライドのアウターバレル摺動部に薄くベルハンマー No.0を塗ります。

KSC MK23 ソーコムピストル CO2 ABS スライドのアウターバレル摺動部にグリスを塗る

後はスライドにバレル、リコイルスプリングを組んでスライドの完成です。

KSC MK23 ソーコムピストル CO2 ABS スライドの完成

スライドをフレームに組む前にフレーム側にグリスを塗って行きます。

スライドと噛み合うレール部分はベルハンマー No.0を塗ります。

KSC MK23 ソーコムピストル CO2 ABS フレームのスライドレールにグリスを塗る

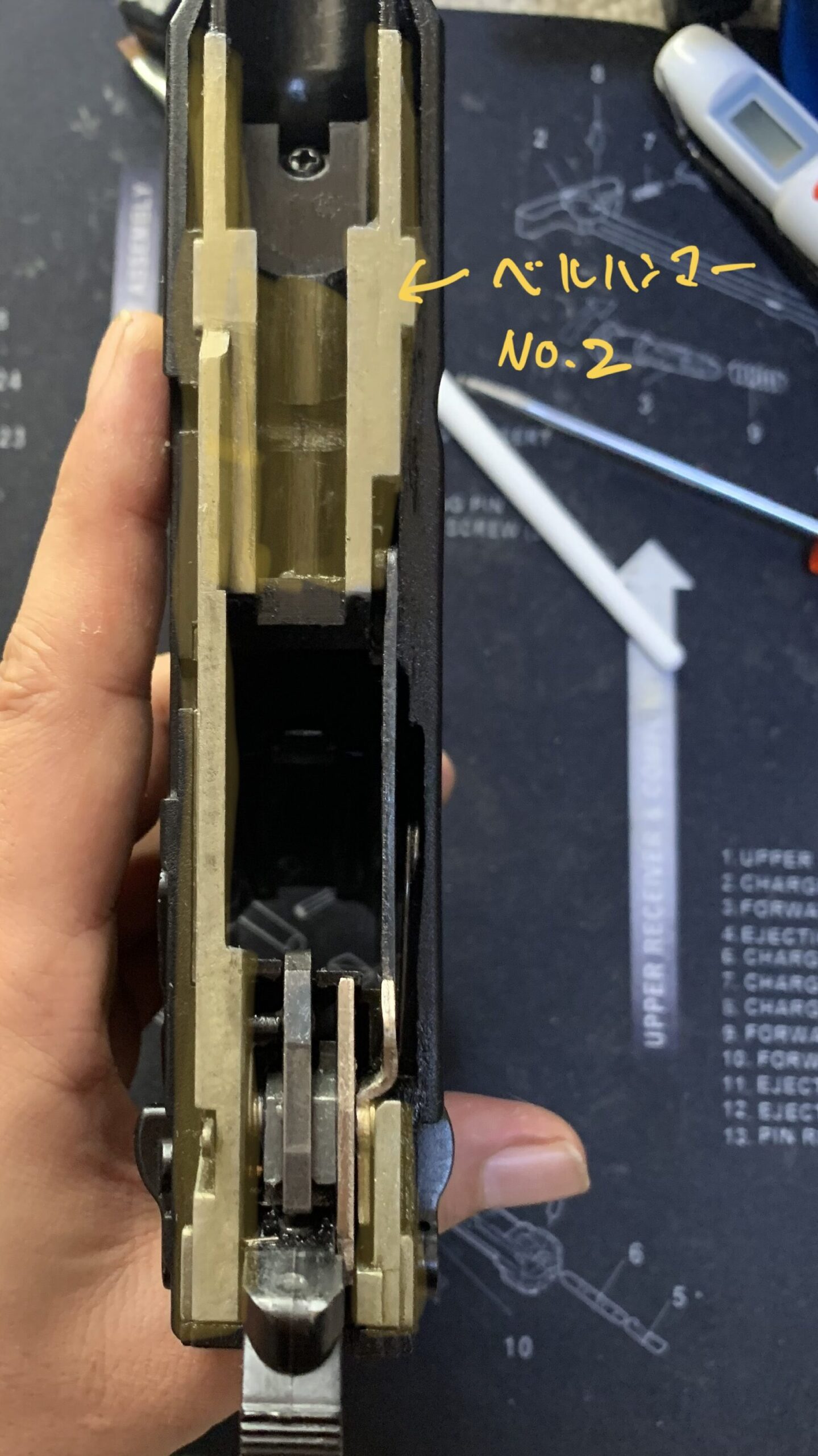

フレーム上面はスライドのブリーチと接触するのでベルハンマー No.2を塗ります。

KSC MK23 ソーコムピストル CO2 ABS フレームのスライドレールにグリスを塗る2

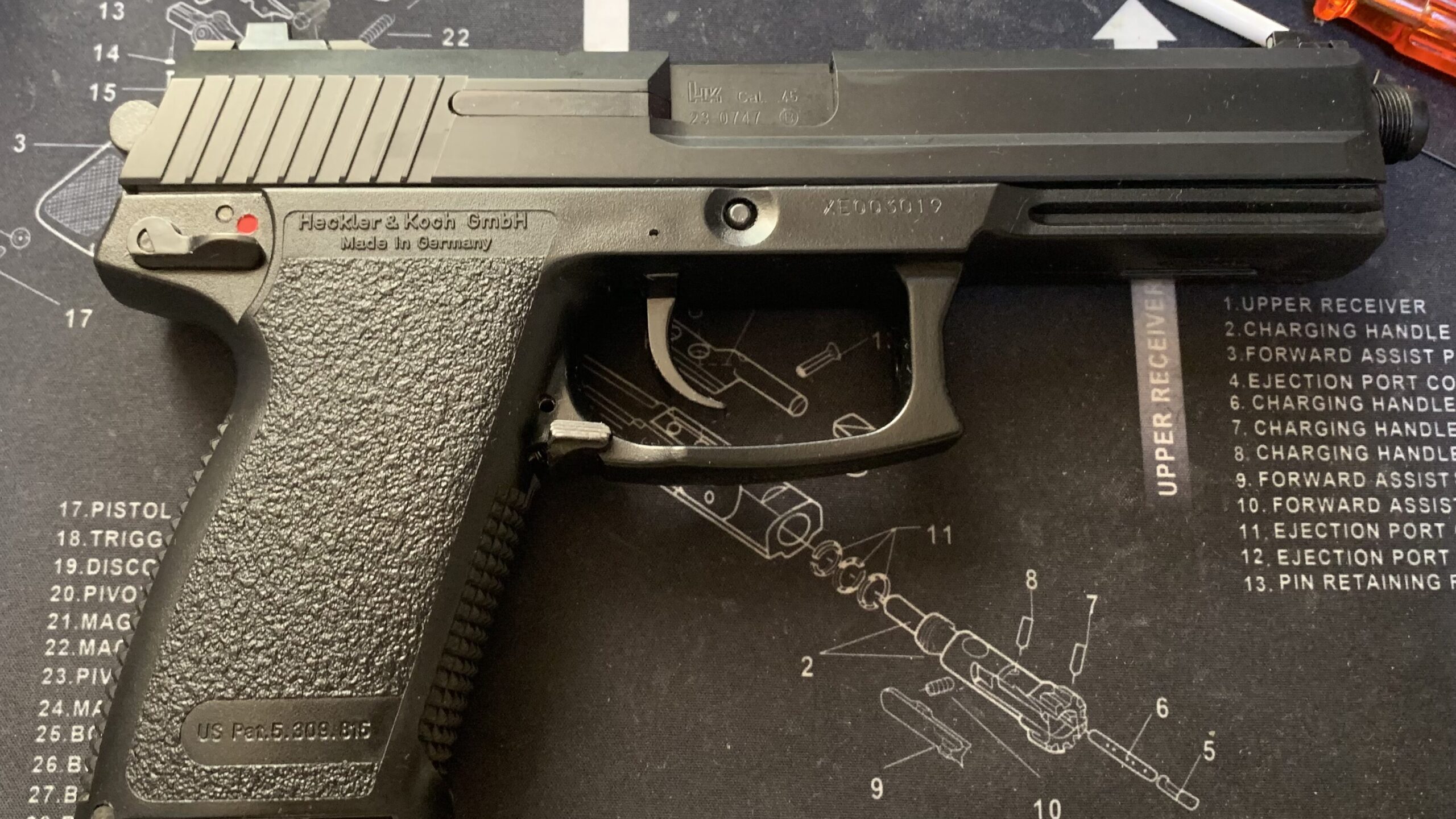

最後にスライドを組めば完成です。

KSC MK23 ソーコムピストル CO2 ABS カスタムの完成

実射性能確認

カスタム後の実射性能を確認します。

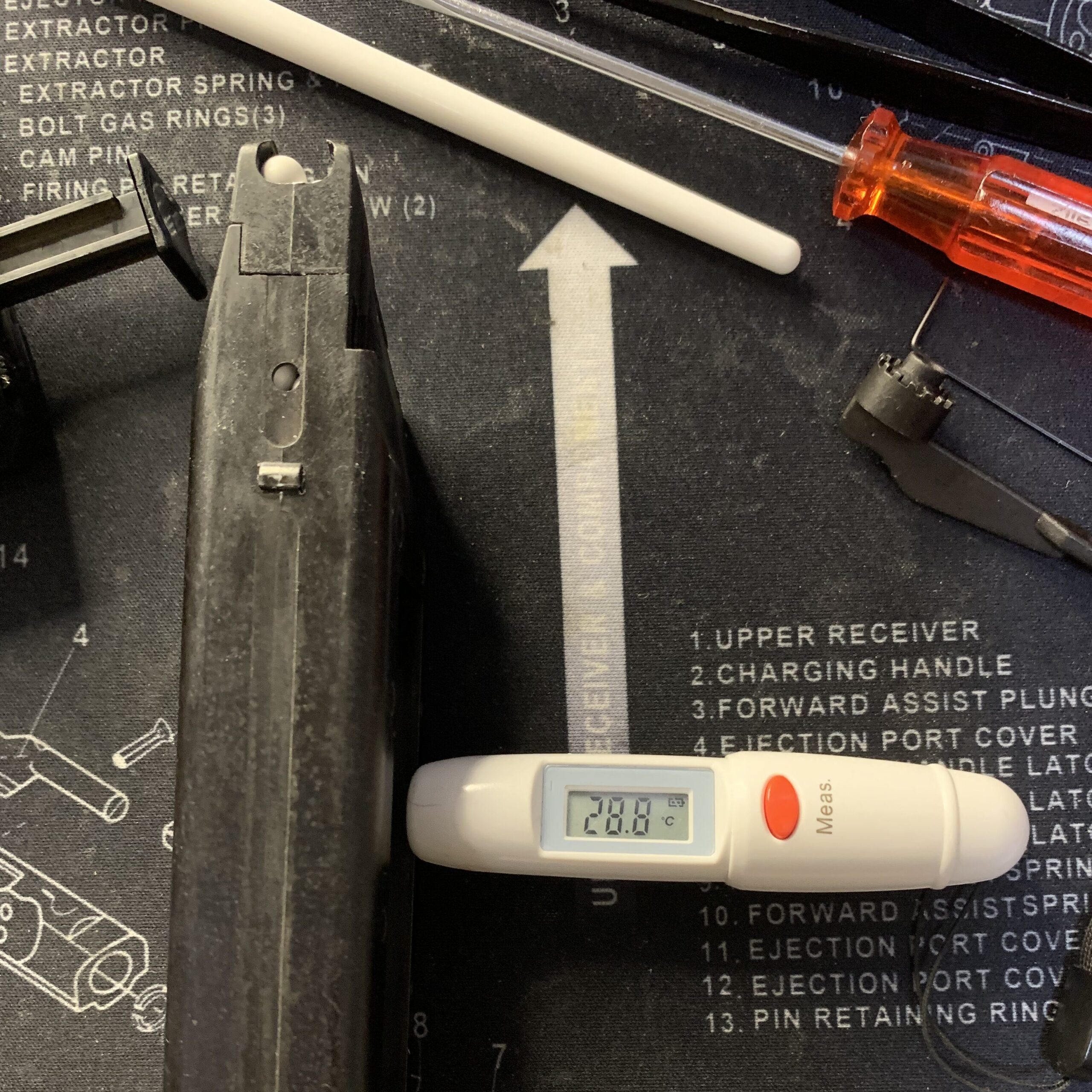

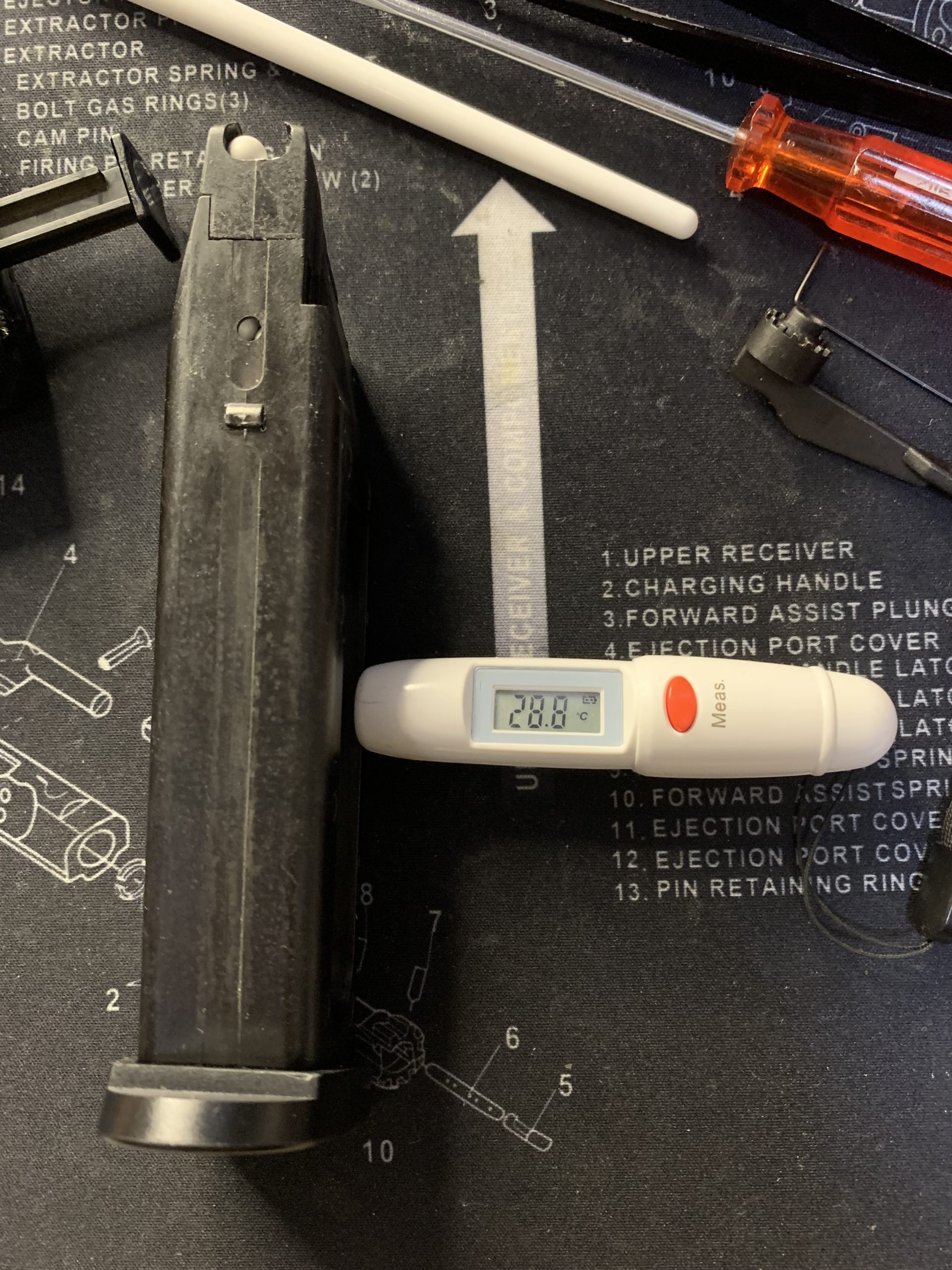

条件はCO2ボンベ(バトン製品)にマガジン表面温度28.8℃、室温23℃で25発装填(VFC バイオ弾0.2g)です。

KSC MK23 ソーコムピストル CO2 ABS カスタム 初速測定条件

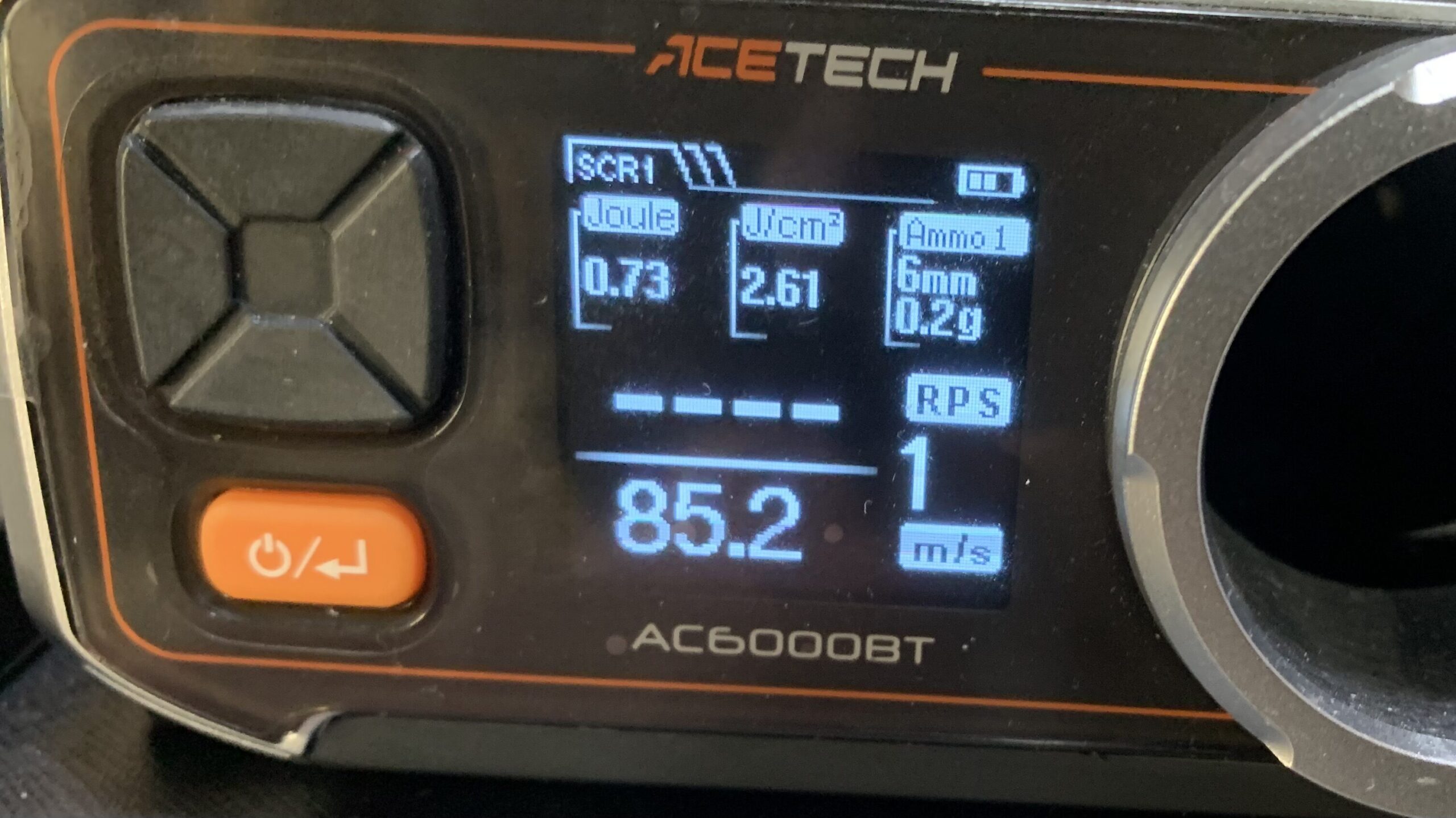

ホップを少しだけ掛けて初速を計測します。

KSC MK23 ソーコムピストル CO2 ABS カスタム 初速

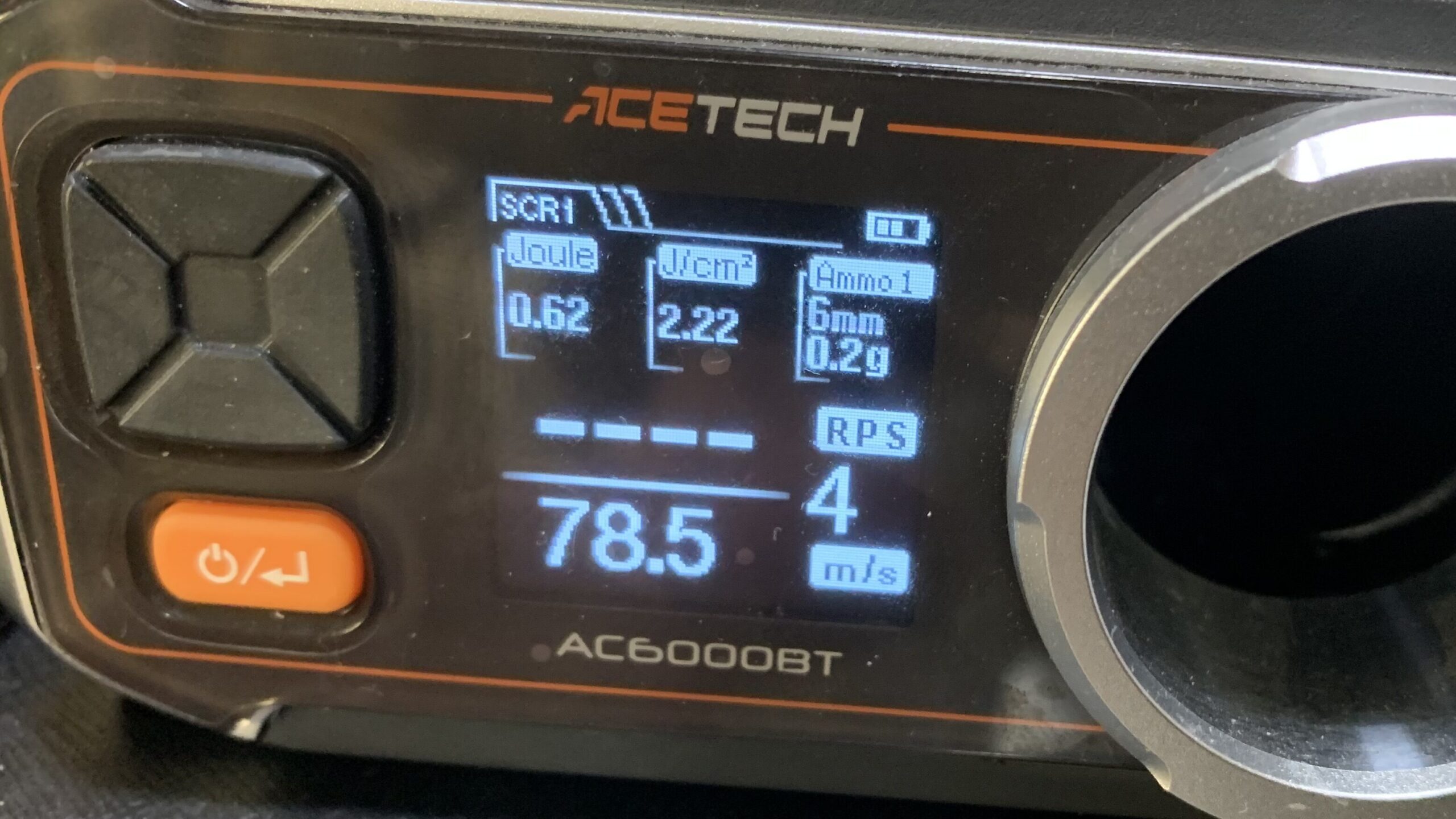

4発目

KSC MK23 ソーコムピストル CO2 ABS カスタム 初速2

バラツキはやや大きいのですがおおよそ75〜85.2m/sでした。初速に関わる部分のカスタムはホップパッキンの気密性を上げただけなので箱出しとさほど変わらないはずです。

バラツキに関しては構造上仕方がない部分があるので少し解説します。

弾速計の記事

初速バラツキの原因

最近では一般的になった負圧式ではなくKSCさんの独自メカの機械式ブローバックユニットがこのバラツキに大きく影響しています。

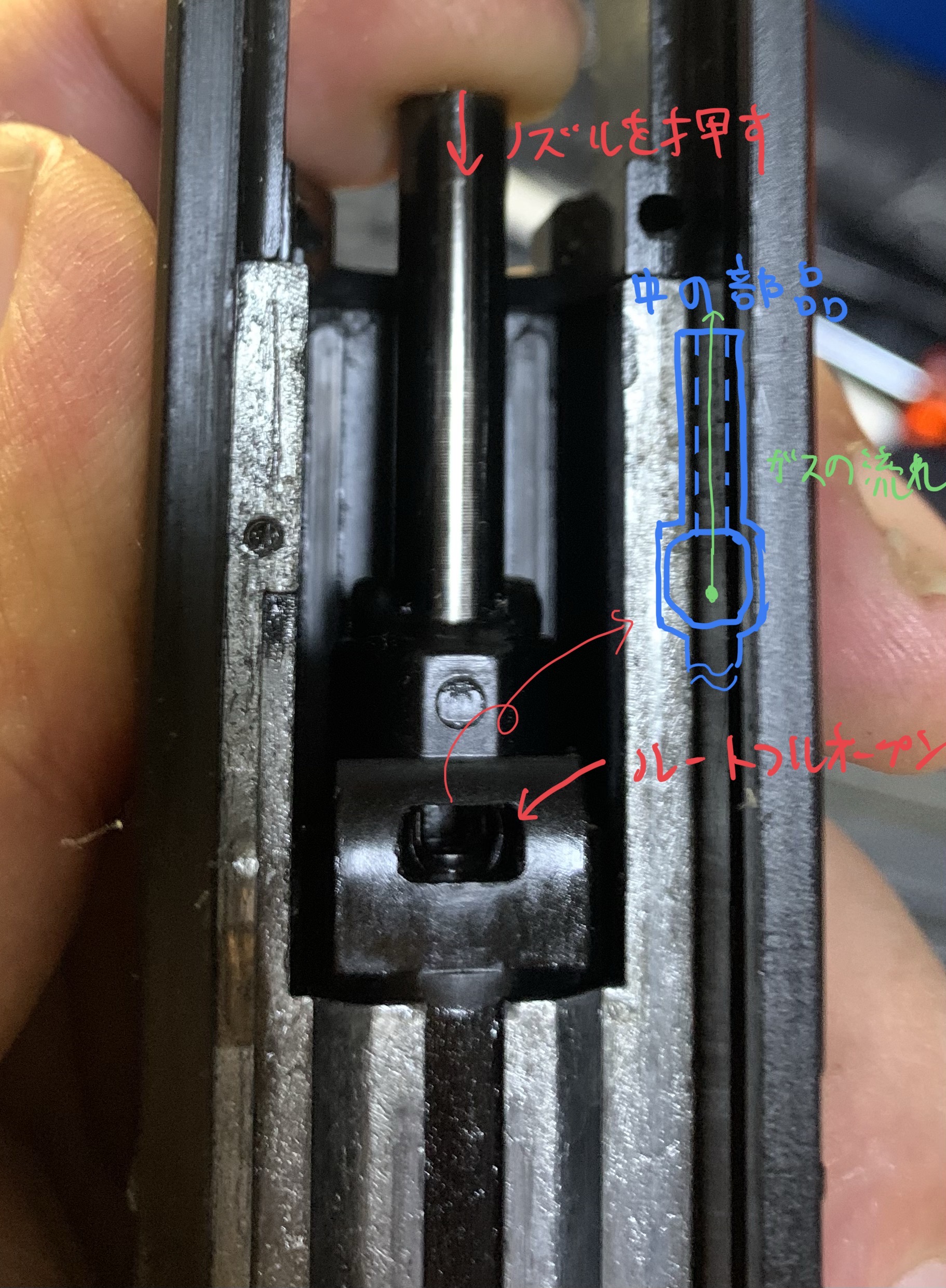

弾を発射する時のガスルートに着目します。

KSC MK23 ソーコムピストル CO2 ABS ピストンユニットの発射時のガスルート

ノズルユニット単体で見た場合

KSC MK23 ソーコムピストル CO2 ABS ピストンユニット単体でのガスルート

上の写真では弾がノズルを押してガスが発射側に流れる状態を再現しています。ガスルートに注目するとスムーズにガスが流れる形状になっています。

次にバラツキで初速が低くなる状態です(ノズルが回転した状態)。

KSC MK23 ソーコムピストル CO2 ABS ピストンユニットの発射時のガスルート 初速低い時

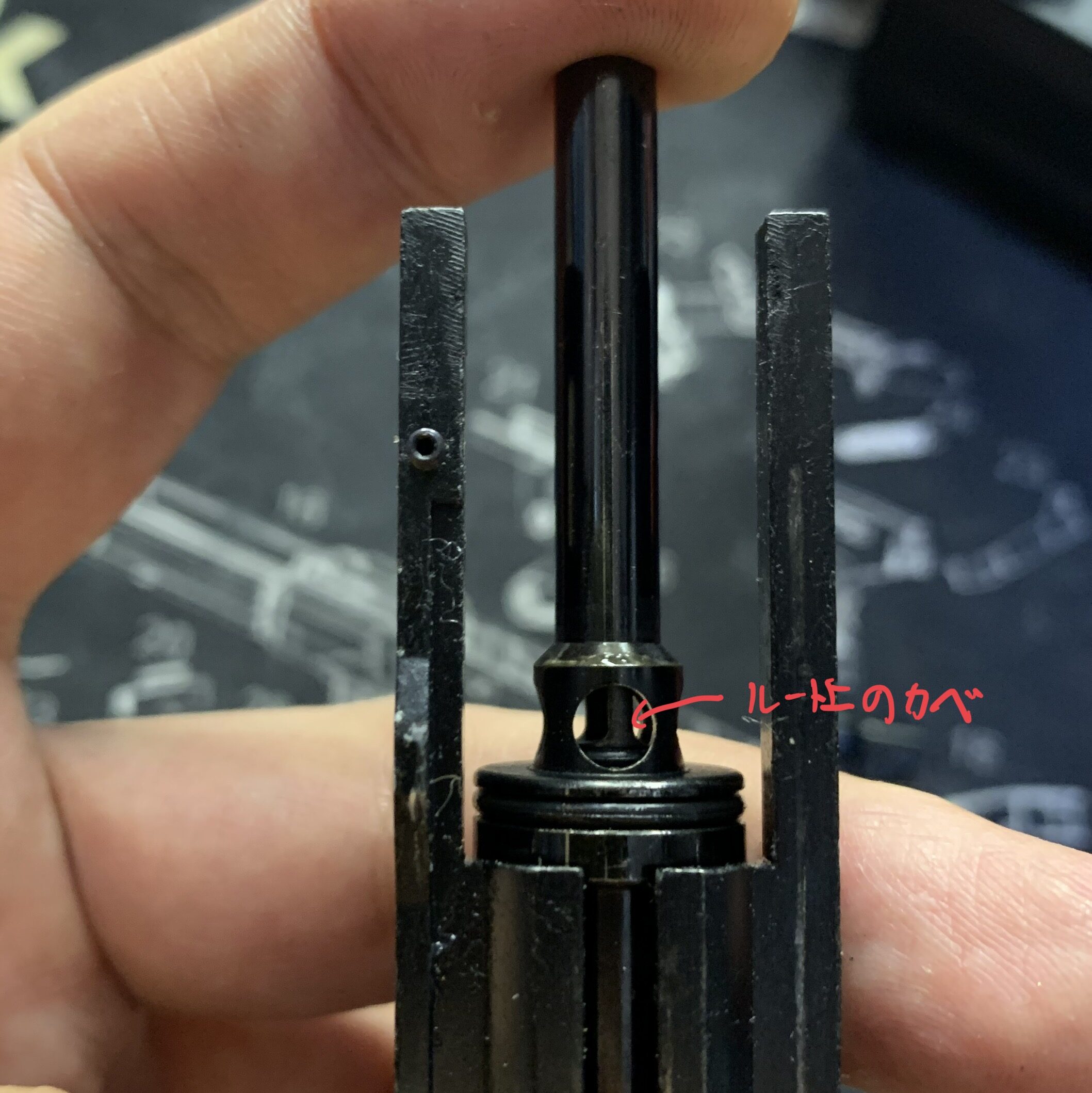

ノズルユニット単体で見た場合

KSC MK23 ソーコムピストル CO2 ABS ピストンユニット単体でのガスルート 初速低い時

上の写真のようにガスが流れるルート上に柱(壁)が出てきてガスの流れが絞られます(圧力損失)。

この違いが初速に影響を与えてバラツキが発生します。

実際にソーコムを発射しているとガスの流れや給弾の動きなどによってノズルは回転するので弾を発射するガスルートの面積が変化してしまうことによって初速のバラツキが少し大きくなるようです。

分解が可能であればノズルの回り止めを工夫して施したいのですが分解できなかったので諦めました。

ちなみに負圧式も以前はフローバルブの回転によって初速のバラツキが少しありましたが最近のモデルはフローバルブが回転しない構造になっていてバラツキがかなり小さくなっています。

さすがに負圧式は主流の方式だけあって工夫の積み重ね量が大きような気がします。

負圧式ガスブロのメカニズム解説

燃費の確認と作動動画

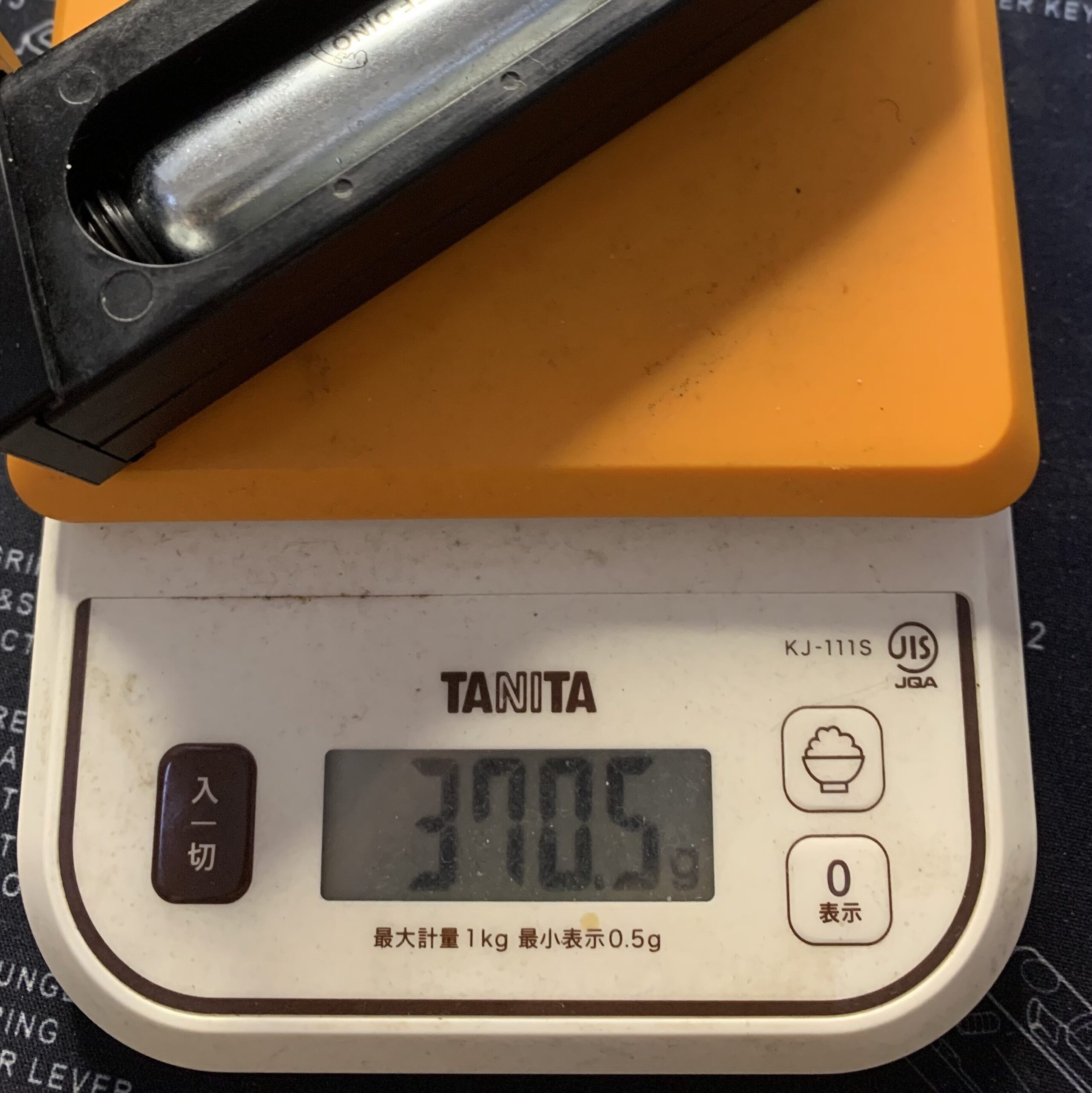

新品炭酸ボンベ装着状態のマガジン重量です。

KSC MK23 ソーコムピストル CO2 ABS カスタム ガス満タンのマガジン重量

1マガジン25発を撃ち切った後のマガジン重量です。

KSC MK23 ソーコムピストル CO2 ABS カスタム 1マグ撃ち切りのマガジン重量

ガスの消費量は25発で4.0gなので1発当たり0.16gの消費になります。ちなみに箱出し状態でも1発当たり0.16gの消費で変わりませんでした。

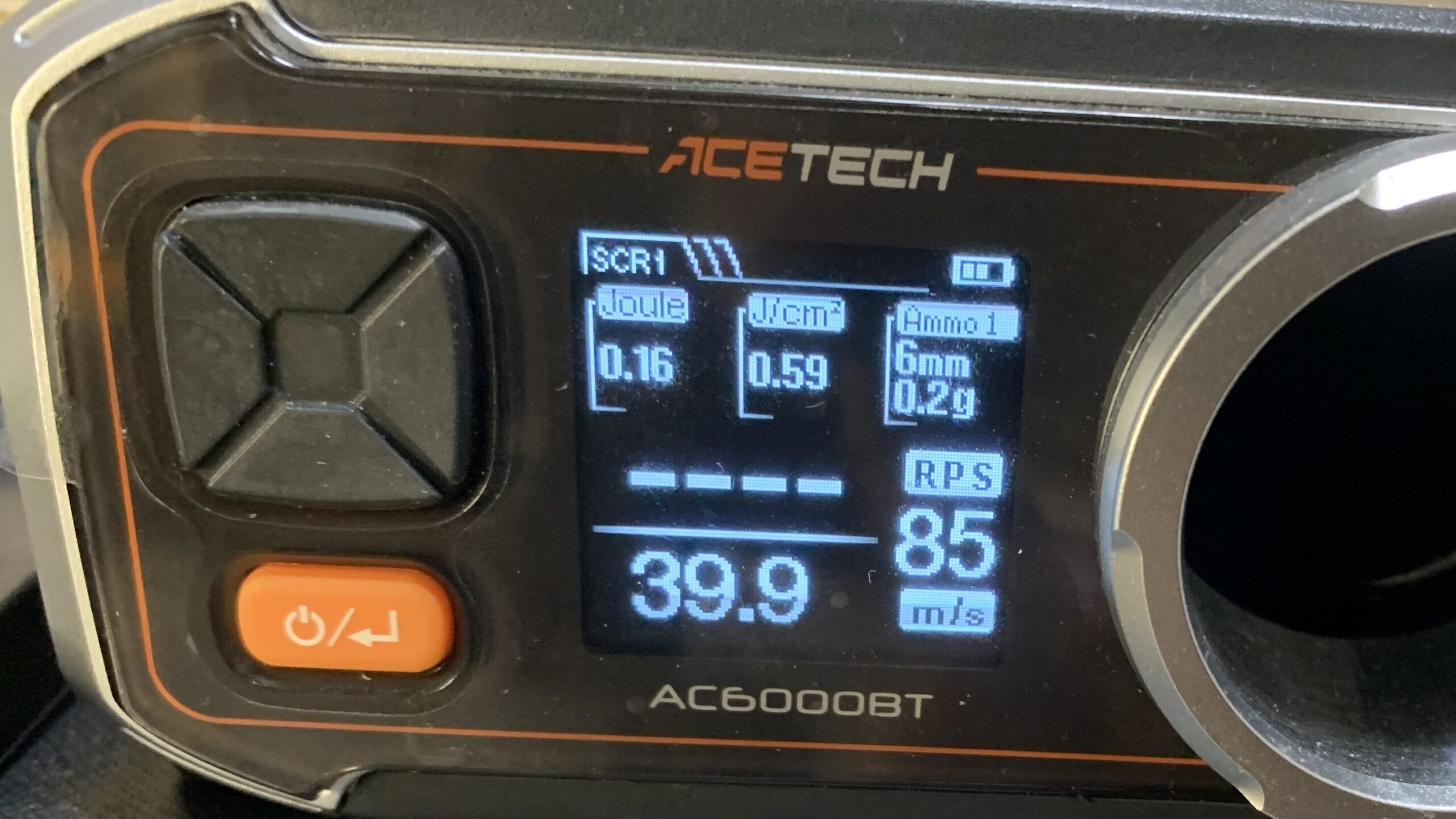

折角なので弾が何発撃てるかテストしてみたところ85発まで行けました(スライドストップは掛かりません)。

KSC MK23 ソーコムピストル CO2 ABS カスタム 限界発射数

箱出し状態では70発くらいが限界でしたが15発ほど伸ばしせて85発まで撃てました(75発目くらいまではなんとか70m/sをキープ)。ただし説明書の通り確実に作動するのは2マガジンと考えたほうが良いと思います。

次に作動の動画です。状態は1マガジン撃ち切り後の空撃ちになります。

KSC Mk23 ソーコムピストル CO2 カスタム 作動動画

なかなかのキレが出せたと思います。

ノーマル動画、状態は同じ1マガジン撃ち切り後の空撃ち

KSC Mk23 ソーコム CO2 ノーマル 作動動画(音に注意)

比較するとかなり良くなったと思うのでカスタムの効果が出てると思います。

これで実射性能の確認を終わりにします。

・G&G バイオ弾 0.2g
安くて精度が良いので性能確認からサバゲーまで広く使っています。日本に入ってきた頃から使ってるお気に入りです(2008年くらい)。バイオの割に日持ちします

・G&G バイオ弾 0.25g
0.25gです。基本は0.25gでサバゲーしています。

まとめ

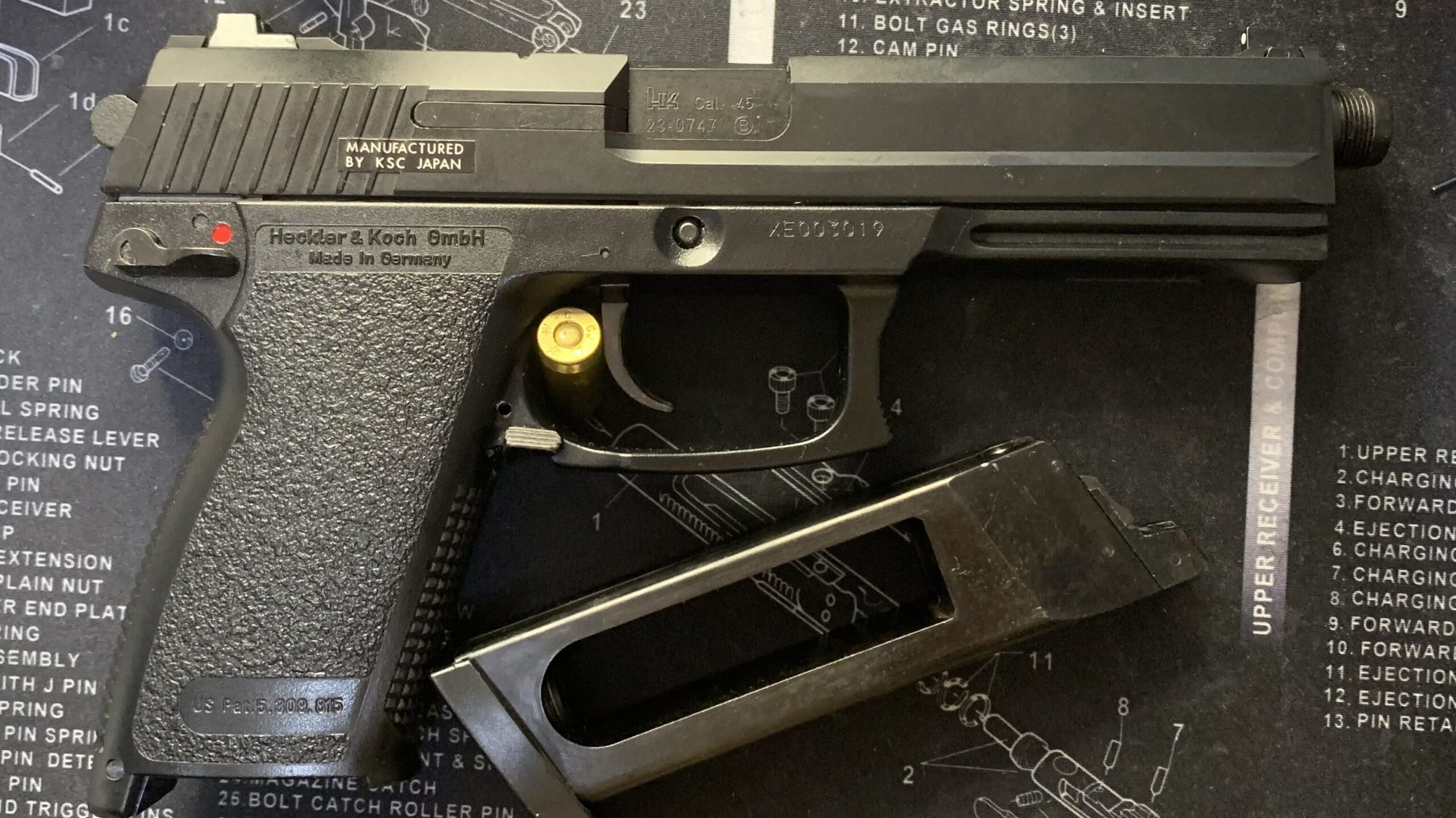

KSC MK23 ソーコムピストル CO2 ABS カスタム完成 アモとマガジン

カスタムの途中でピストンユニットを壊してKSCさんのサービス部にお世話になるというトラブルがあったものの何とかカスタム完了しました。

当初の目標の初速の安定化は達成できなかたったものの他の項目は達成できたのでヨシとします。

カスタムの方向性

インナーバレルの窓の追加工→研磨で達成

・各摺動部の研磨、グリスアップ→達成

・部品のバリ取り、グリスアップ→達成

・ピストンユニットの穴加工→未達成

カスタムの結果として操作性、ブローバックのキレは上がったので良いのですが本来なら心臓部のブローバックユニットに手が出なかったことが悔やまれます。

カスタム作業のまとめとしてはKSCさん独自機構のためカスタムパーツがほとんど無い、自分のノウハウが少ないことから苦労しました。できればインナーバレル、ホップパッキンくらいは社外製品があると助かります。

独自機構のブローバックユニットは性能、コスト的にも進化の余地がまだまだありそうなのでKSCさん、サードパーティのどこかが開発を頑張ってくれるともっと面白くなると思います。

特にブロバックユニットの部品の多くが現状では機械加工による製造なので形状に制約がありますが数が出るようになればロストワックス、MIMなどの製法を使って更なる自由な形状、コストダウンが可能だと思うので期待したいです。

これからKSCさんに0システムで頑張って多くのモデルを販売してもらい独自機構の進化、社外製パーツの盛り上がりに期待したいです。

以上、お付き合いありがとうございました。
