では、前回の分解レビューに続き、今回は、メカボックスを分解していきます。
![](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-receiver-300x225.jpeg)
メカボックスの分解
まずは前回のおさらいでメカボックスが取り出せました。
まずは上の写真についている(写真ではすでに外れている)セレクターの歯車関連を外します。ただ乗せてあるだけなのでむしろ取れてると思います。
![LCT AK74 NV メカボックス 左側](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechabox-leftside-600x450.jpeg)
![LCT AK74 NV メカボックス 右側](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechabox-rrightside-600x501.jpeg)

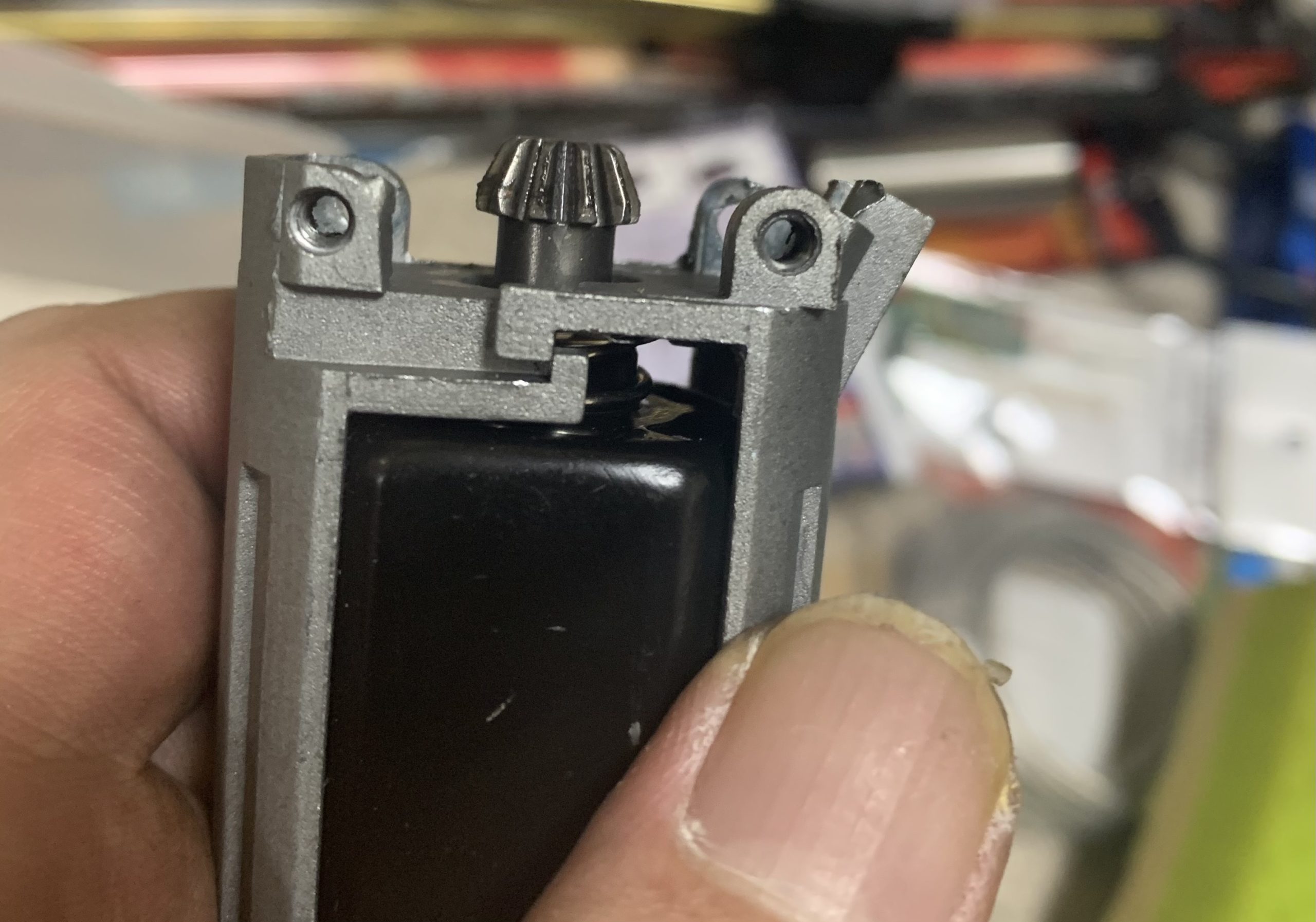

次にモーターホルダーを取り外します。メカボックスのモーター取り付け部にプラスボルトが2本あるので外します。ちなみにネジロックが塗ってあり硬いです。
![LCT AK74 NV モーターピニオン](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-motor-pinion-600x420.jpeg)
各部品を細かく見たいのですがそれは後に回してまずは分解を進めます。
次にメカボックスの天井についているメカボックス開き防止兼ハーネスクランパーを外します。これもまた硬くて貫通マイナスドライバをタガネみたいに使ってプラハンで叩いて外しました。

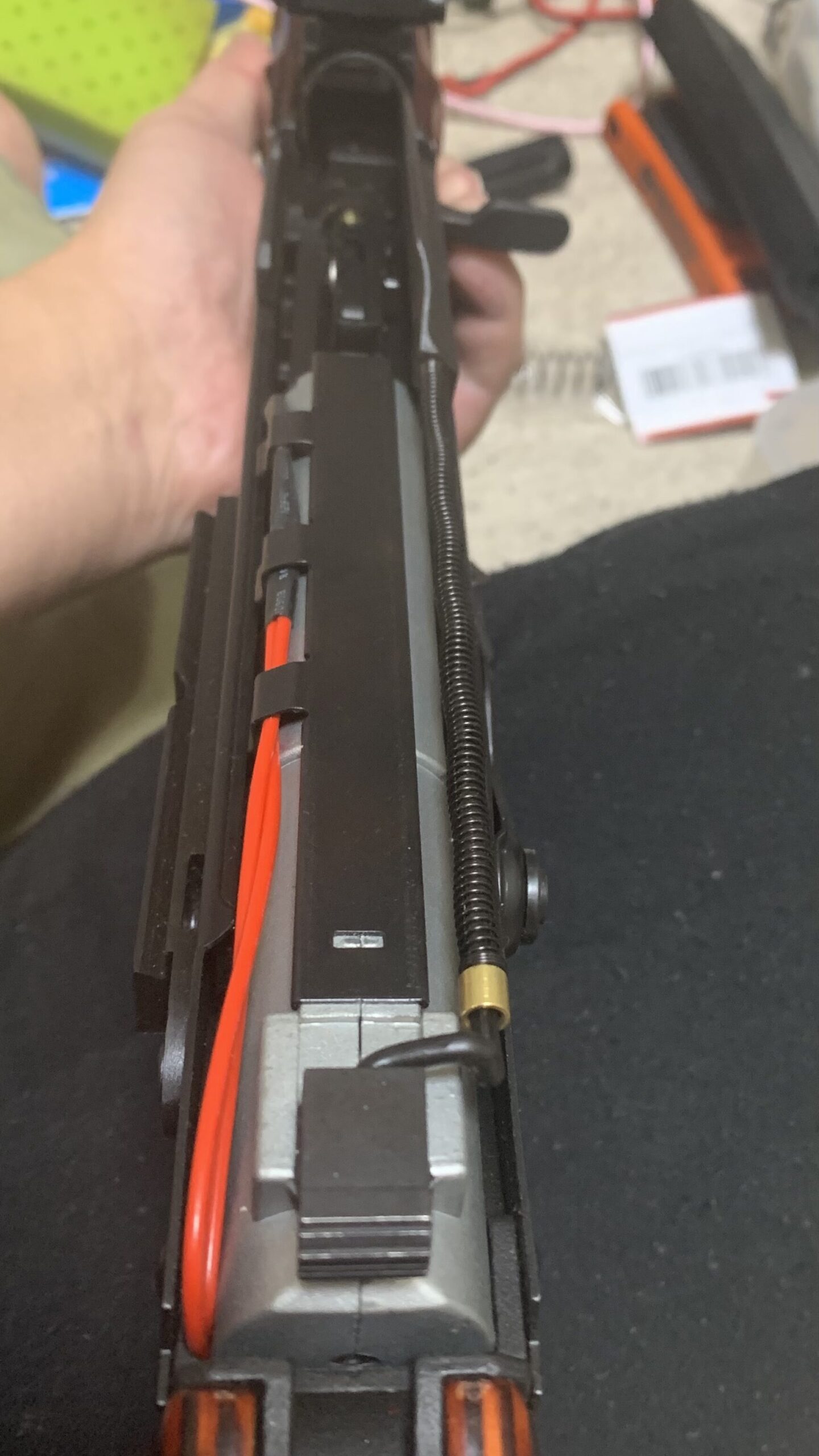

この写真はすでに分解している状態ですが本来はトップカバーを押さえているボタンがメカボックスに挟まって付いています。
![](https://kazubara.net/wp-content/uploads/2021/02/lctak74nl-topcover-disassembly-276x600.jpeg)
取り外した状態です。
![LCT AK74 NV メカボックス 天井](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechabox-top-549x600.jpeg)

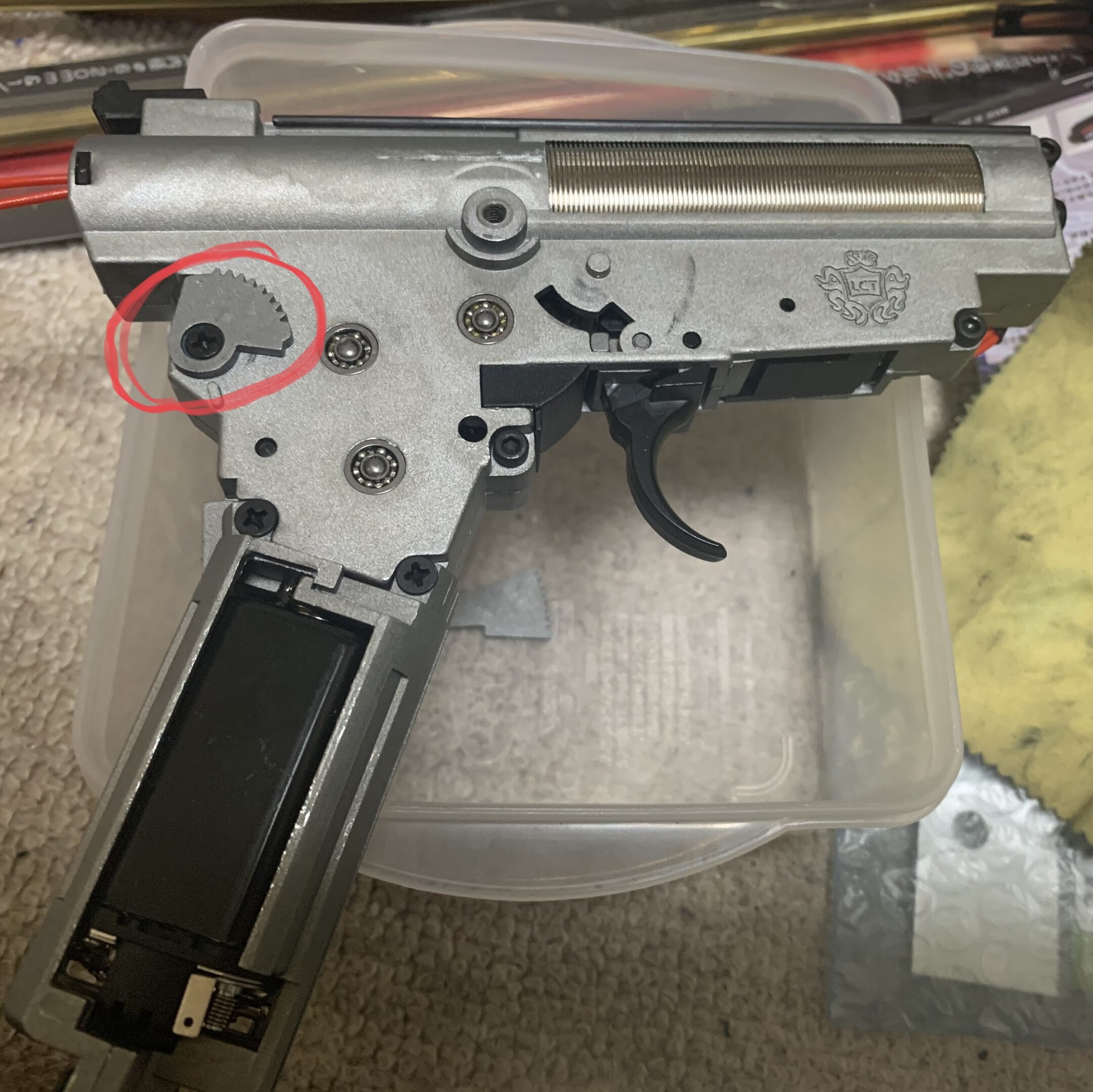

次にメカボックスを左右に貫通しているセレクターを取ります。これもネジロックがついていて硬いです。躊躇せず工具を回してください下さい。
![LCT AK74 NV メカボックス セレクターピボット](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechabox-selector-pivot-600x501.jpeg)

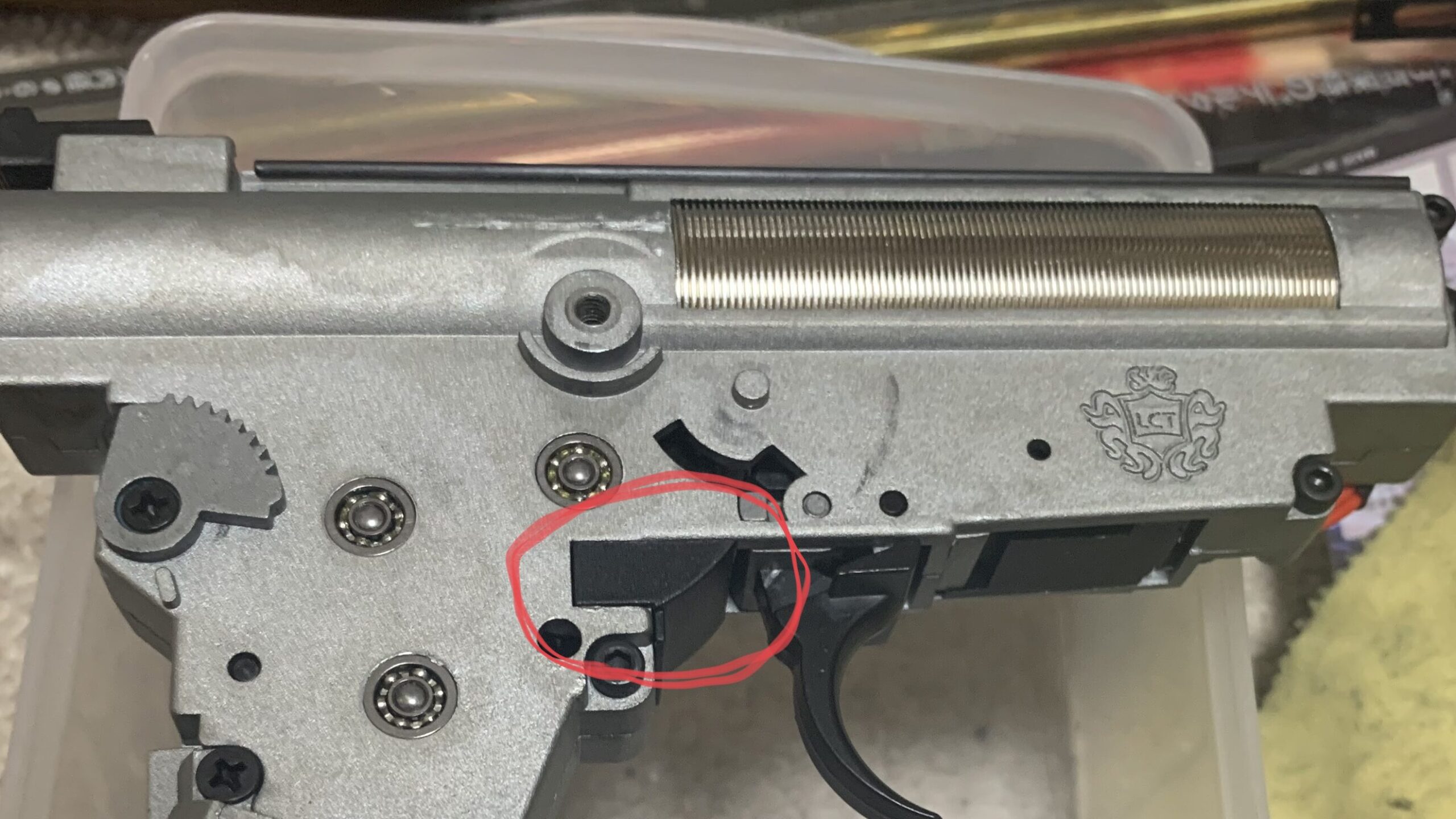

次に忘れがちな樹脂キャップを外します。ハマっているだけなので前方にスポッと抜けます。多分、ほこり侵入防止っぽいです。
![LCT AK74 NV メカボックス トリガーキャップ](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-trigger-cap-600x350.jpeg)
やっとメカボックスを止めている4本の六角ボルトを外せばメカボックスが開くはずですが私はメカボックスを開くのにかなり格闘しました。手で開けようとしても全く歯が立ちません。
もう破損覚悟でメカボックスの天井面の合わせ目に細いマイナスドライバーを突っ込んでこじりました。それでもかなり苦労しました。
このメカボックス開かない事件の犯人はどうやら各ギヤで3個かつ両側がベアリングに圧入されていました。
よってメカボックスが開いてもギヤは取れません。
今度は軸受の破損を覚悟しながらポンチで叩きながら各ギヤを外していきました。幸いベアリングは壊れませんでした。
残りの部品は普通に取れます。
これで分解完了です。ちなみに残念ながらメカボックスのスプリングガイドはQD式ではありませんでした。
メカボックスの部品見学
まず各部品に行く前に箱出しでのグリスの塗り具合、シムの調整具合ですが期待していましたが私的にはちょっと残念な感じでした。
グリスはギヤ類はしっかりと適量塗られているもののノズル、タペットなどのシリコン系グリスを塗る箇所はちょっと少ないです。
シムも悪くはないのですが私は歯車の噛み合う幅が各ギヤで最大限になるように調整するのですがスパーとセクターの噛み合いがズレていたりしていました。要修正で。
ここから紹介する部品は分解したままで洗浄等全くしてない組み込まれた状態のままです。
メカボックスのガワ

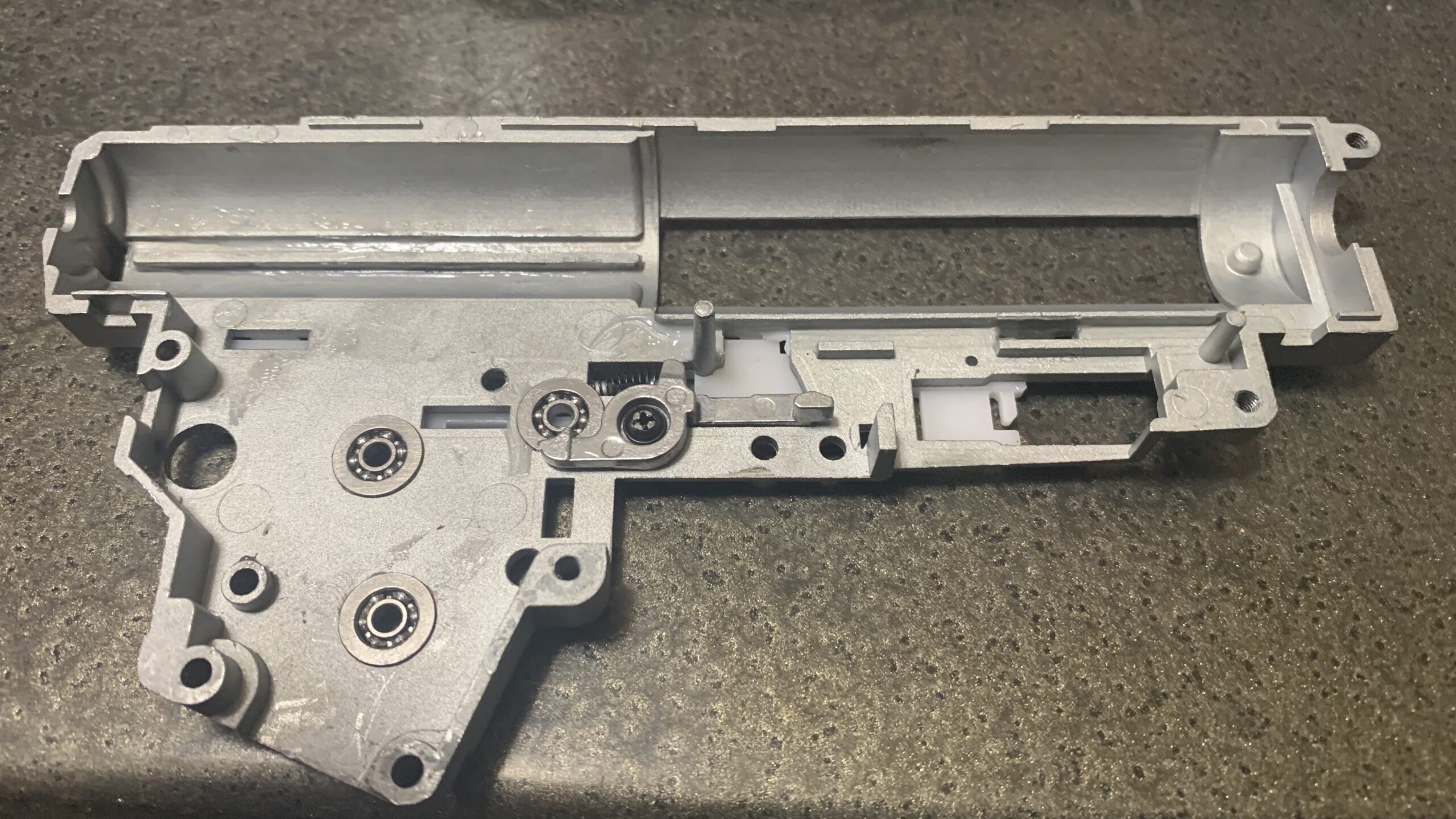

メカボックスは鋳物のアルミでした。結構、キレイでバリ等もなく好印象です。またベアリングは9mmとでかいので耐久性はバッチリです。しっかりとベアリングは、圧入されています。
あとカットオフレバーは何故かメッキがしてありました。たぶん亜鉛メッキ。滑りが良くなるのかな?
![LCT AK74 NV メカボックス 左ケース 裏](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechaboxleftcase-backside-600x405.jpeg)

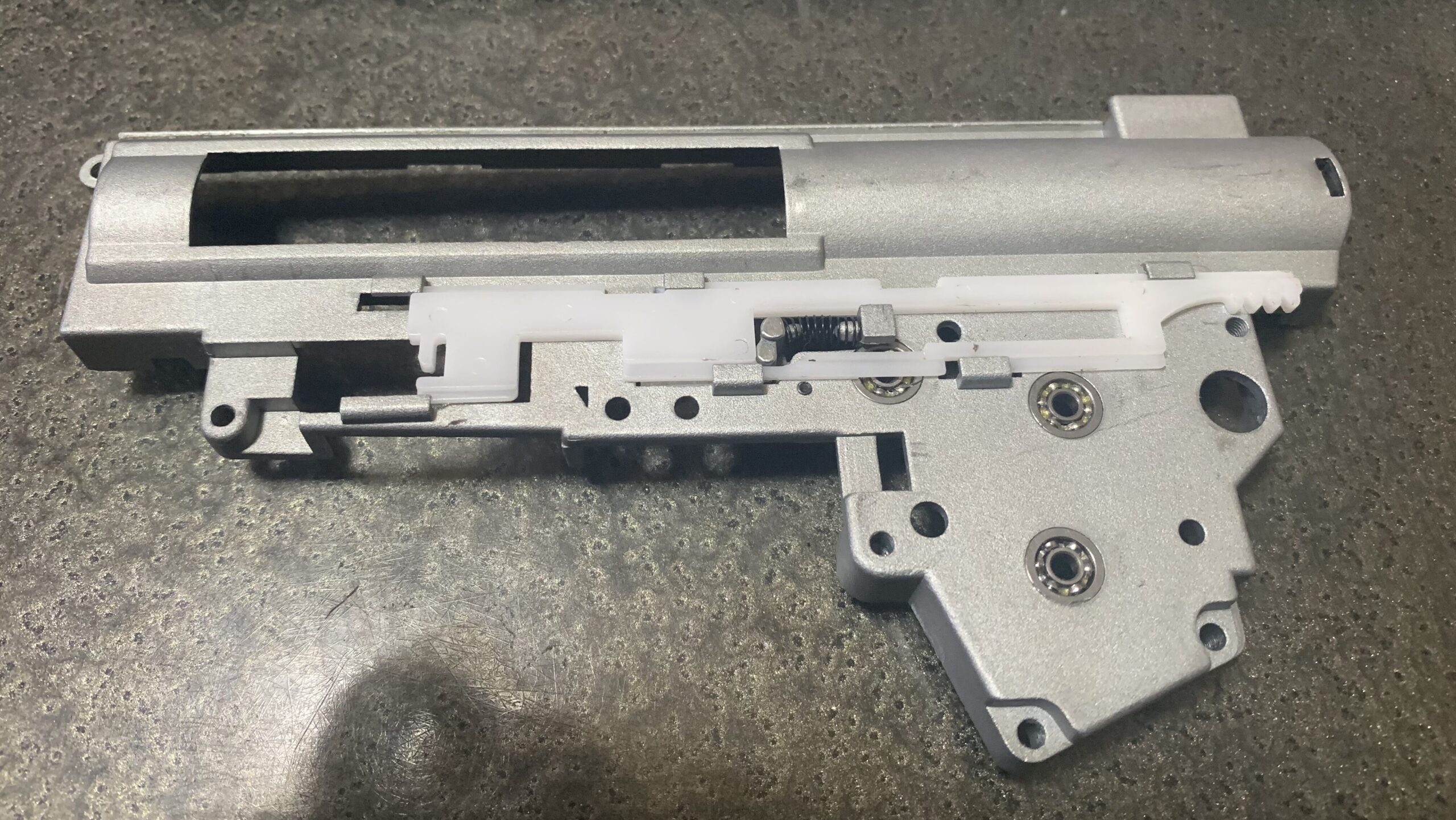

![LCT AK74 NV メカボックス 左ケース 表](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechaboxleftcase-600x379.jpeg)

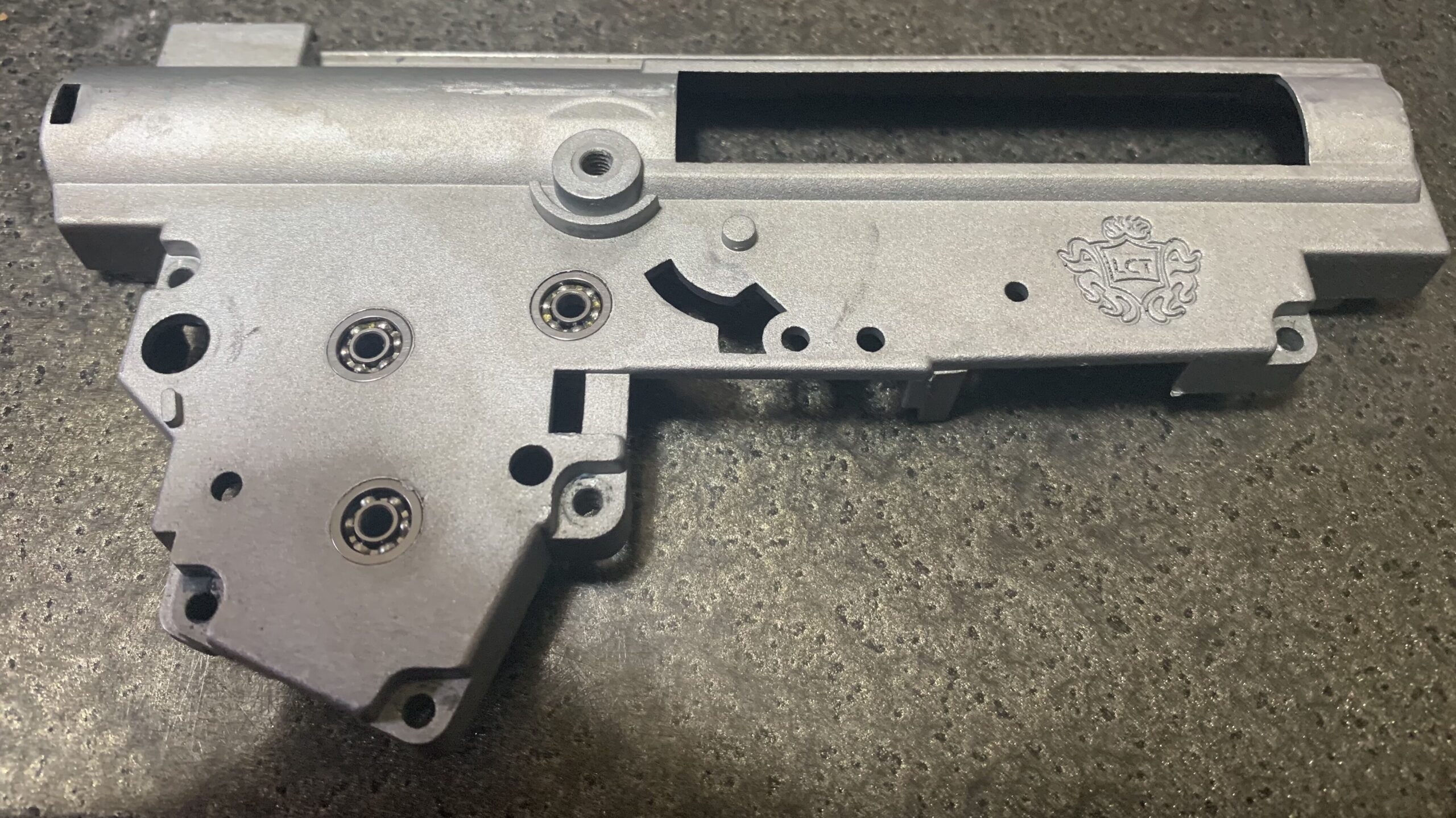

逆側もバリなどなくキレイでした。

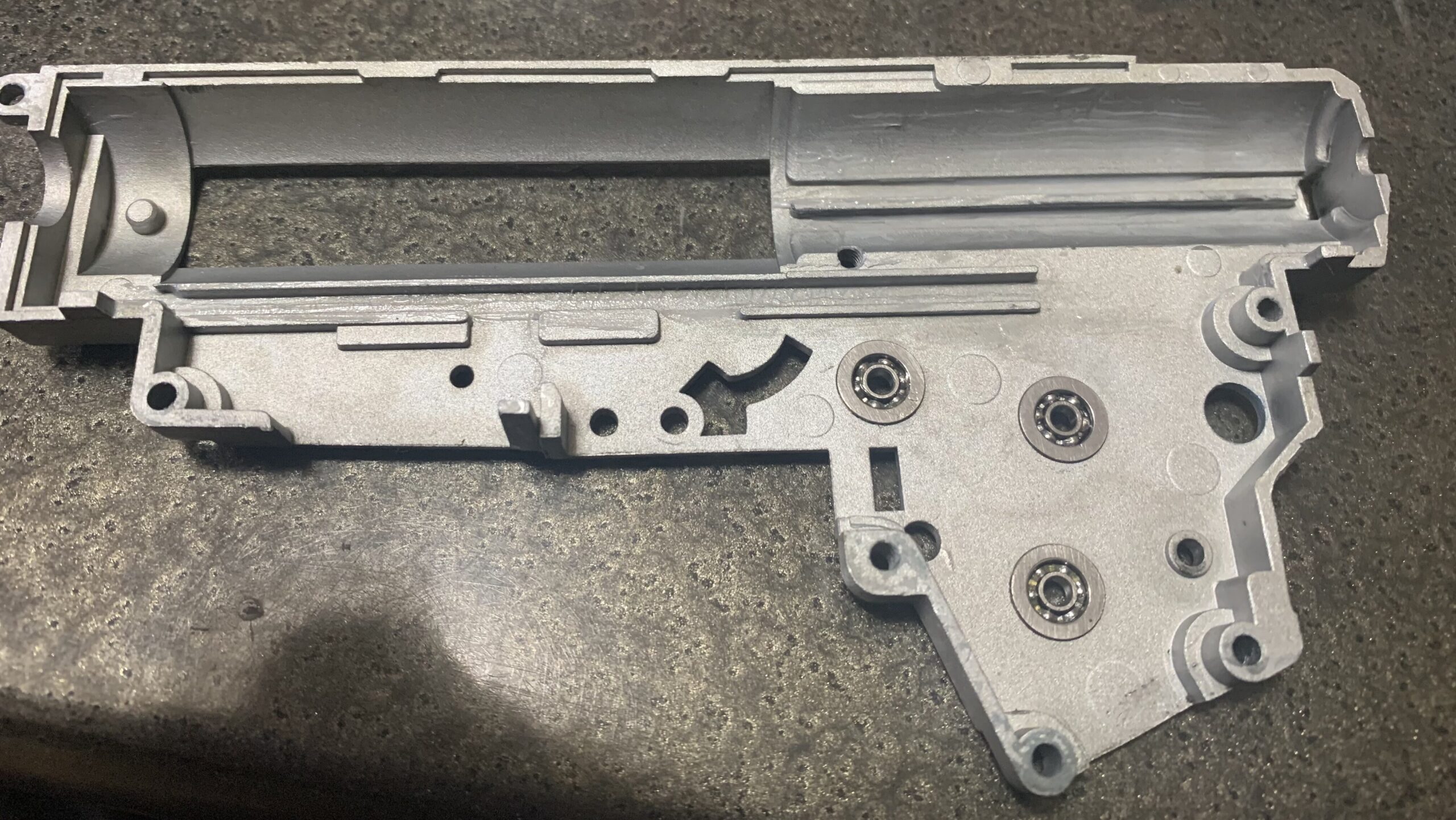

![LCT AK74 NV メカボックス 右ケース 裏](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechaboxrightcase-backside-600x353.jpeg)
![LCT AK74 NV メカボックス 右ケース 表](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechaboxrightcase-600x364.jpeg)

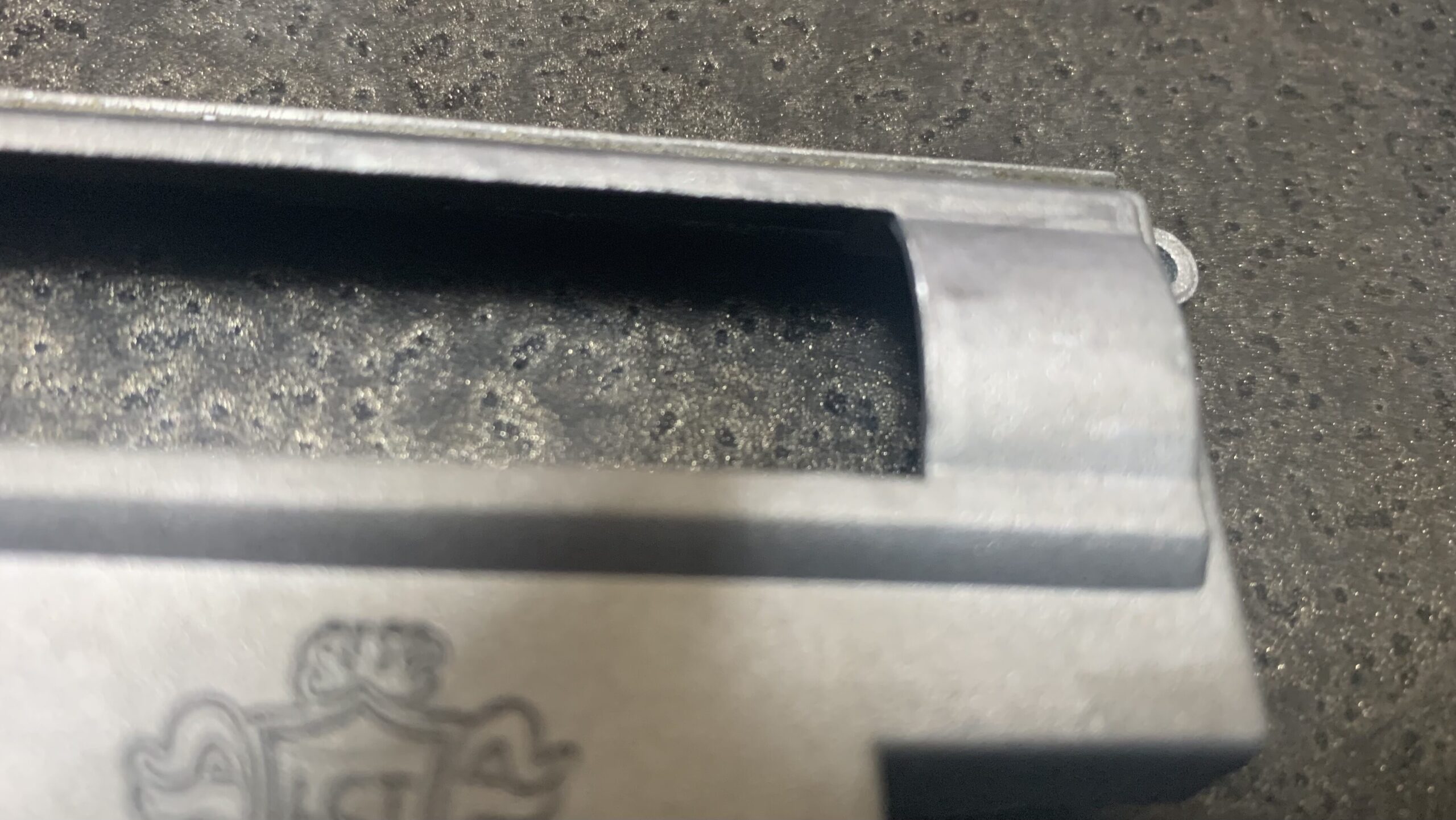

残念ながら窓の4隅の割れ対策は施されていませんでした。まあ自分で削れば良いですけどね。
![LCT AK74 NV メカボックス 隅の処理](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechabox-r-600x318.jpeg)

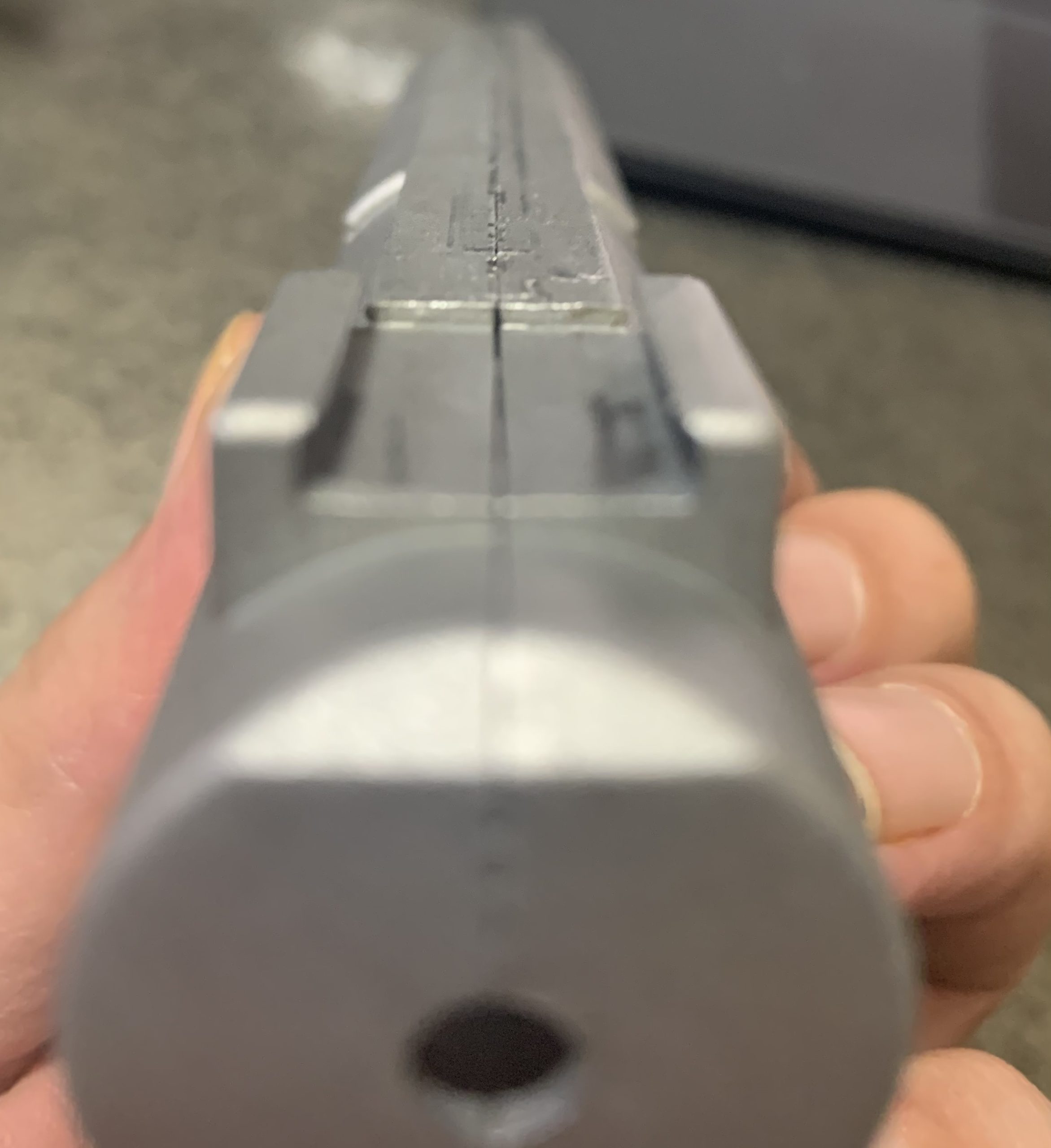

ちなみにメカボックスの合わせの精度はバッチリです。これはすごい。
![](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-mechabox-top-549x600.jpeg)
モーター周辺
次にモーター廻りを見ていきます。無印の真っ黒いモーターです。トルクがあるのかもしれませんが回転数が遅すぎて7.4V駆動だと辛いです。要交換です。
![LCT AK74 NV モーター](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-motor-450x600.jpeg)

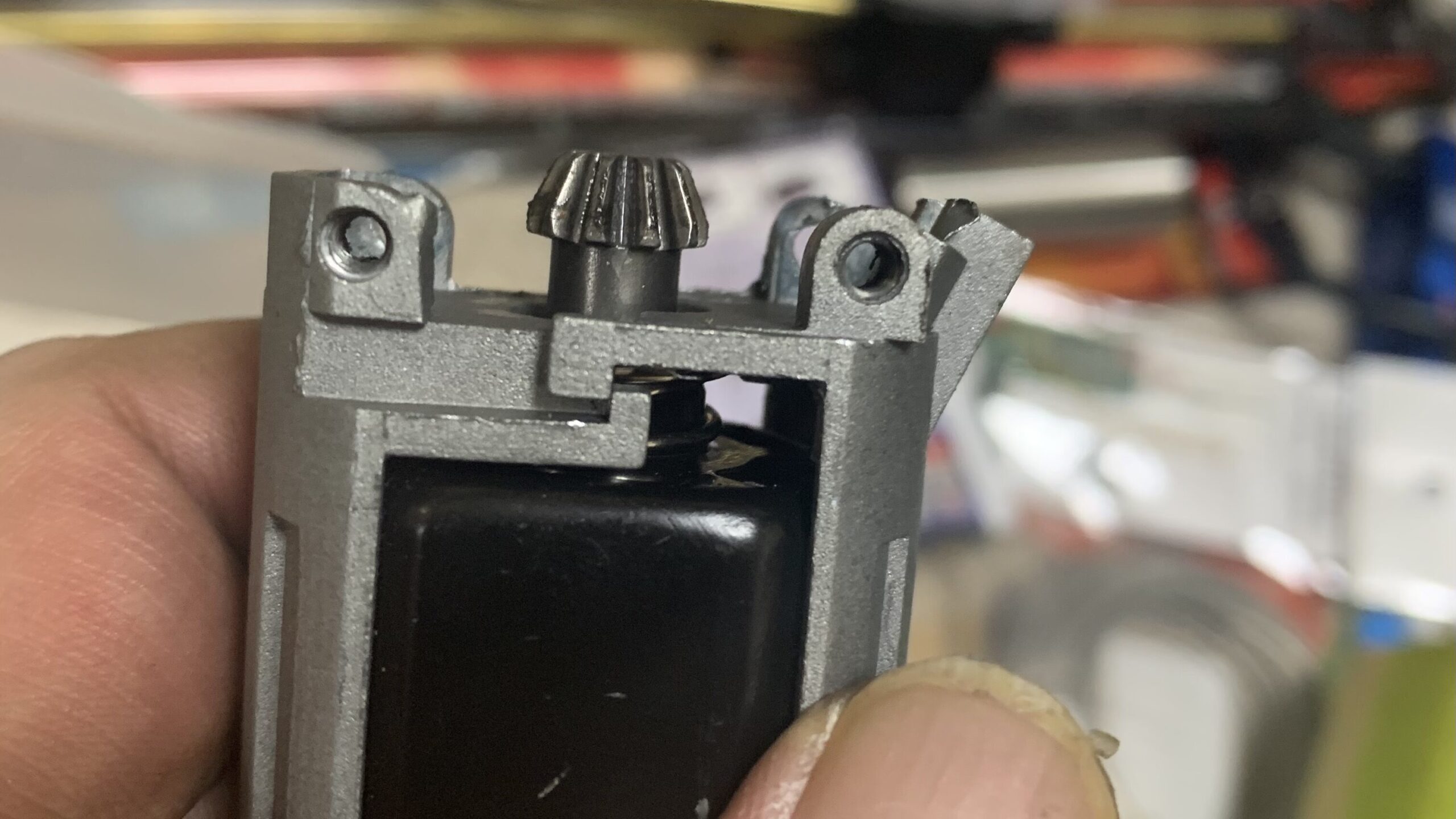

ピニオン廻り。D型の軸に抜け止めの芋ネジが入っているタイプです。基本的にD型は軸強度が減少したり使い込む内にガタが出たりするのであまり好きではありませんので交換しちゃいます。またピニオンのあたり面を見るとピニオン全歯がベベルと噛んでいなく改善の余地があります。
![LCT AK74 NV モーターピニオン](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-motor-pinion-600x420.jpeg)
次に吸排系を見ていきましょう。
シリンダ、シリンダヘッド

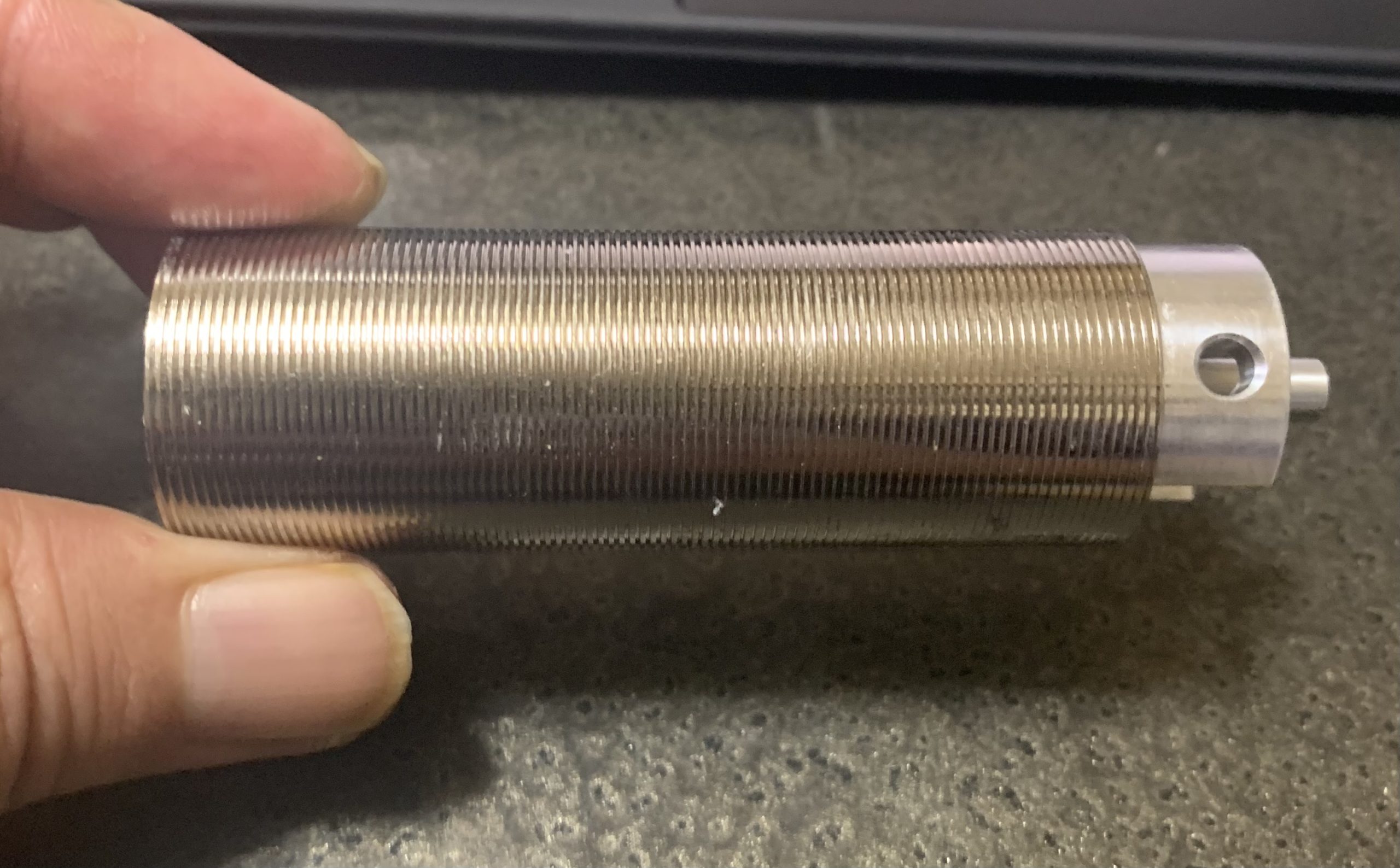

まずは、シリンダーとシリンダーヘッド。一体型でした。シリンダヘッドは削り出し、シリンダはステン?の冷却溝付きです。これはすごいけど私は、AOE調整をシリンダヘッドで実施するので一体型だと地味に困ります。まあ、でもものは良いです。
![LCT AK74 NV ヘッド一体型シリンダ](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-cylinder-head-600x372.jpeg)

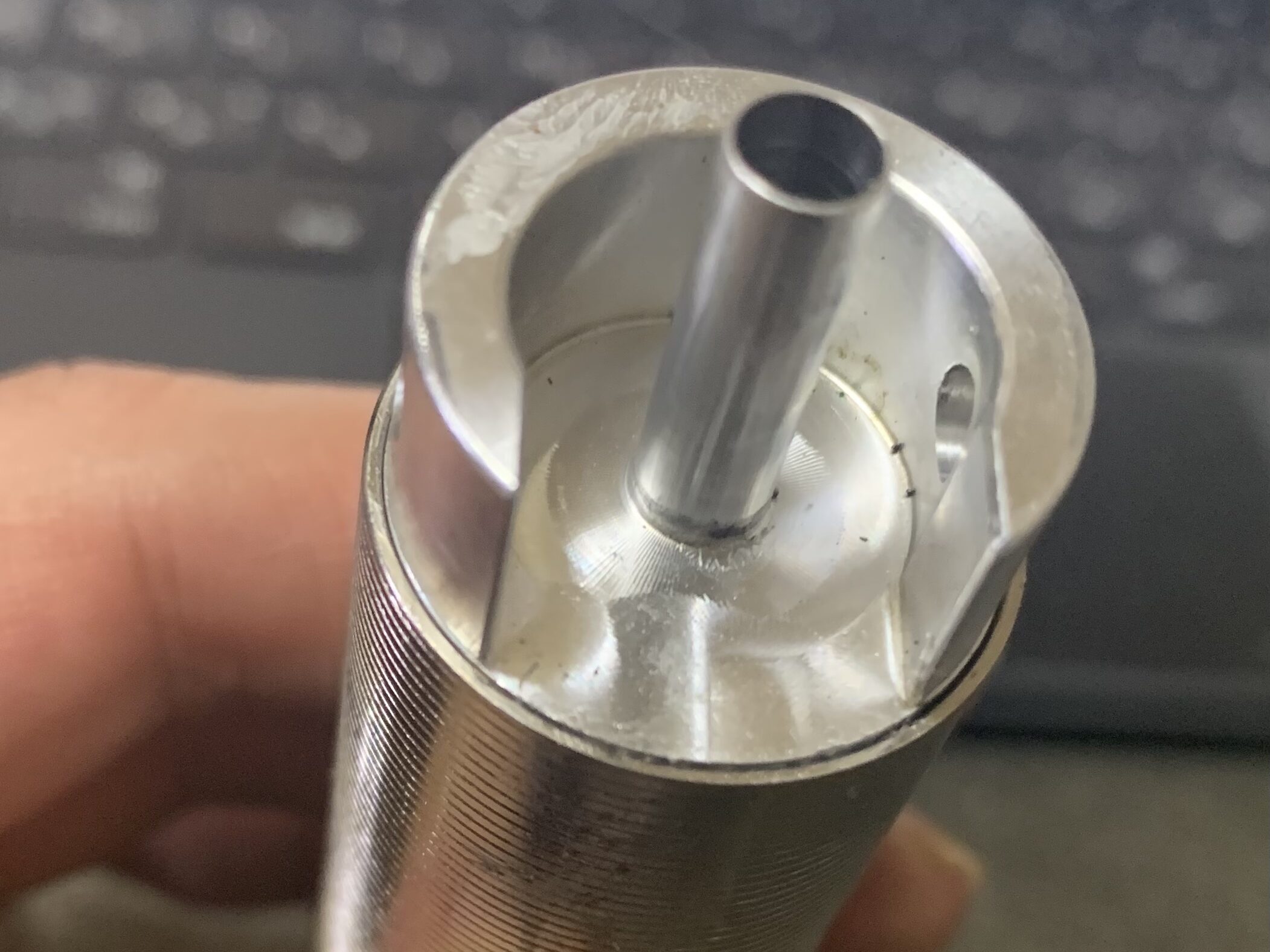

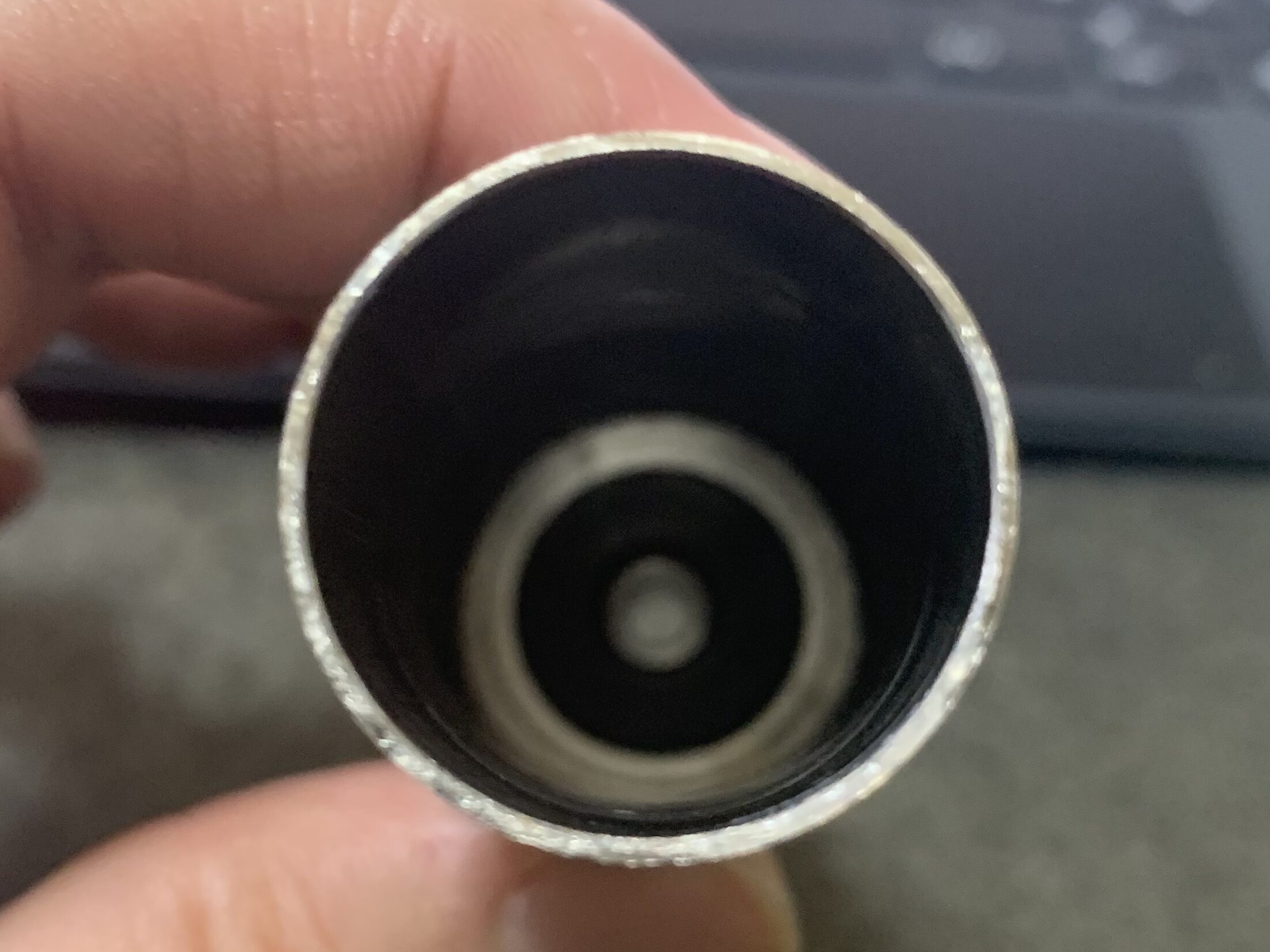

シリンダヘッドの裏側は一応、ゴムがついていました。ちなみにピストンヘッドも金属でこれだと音が出そうなのでなんか考えます。
![LCT AK74 NV シリンダヘッド](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-cylinderhead-495x600.jpeg)
![LCT AK74 NV シリンダ内部](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-cylinder-inside-600x577.jpeg)
ノズル

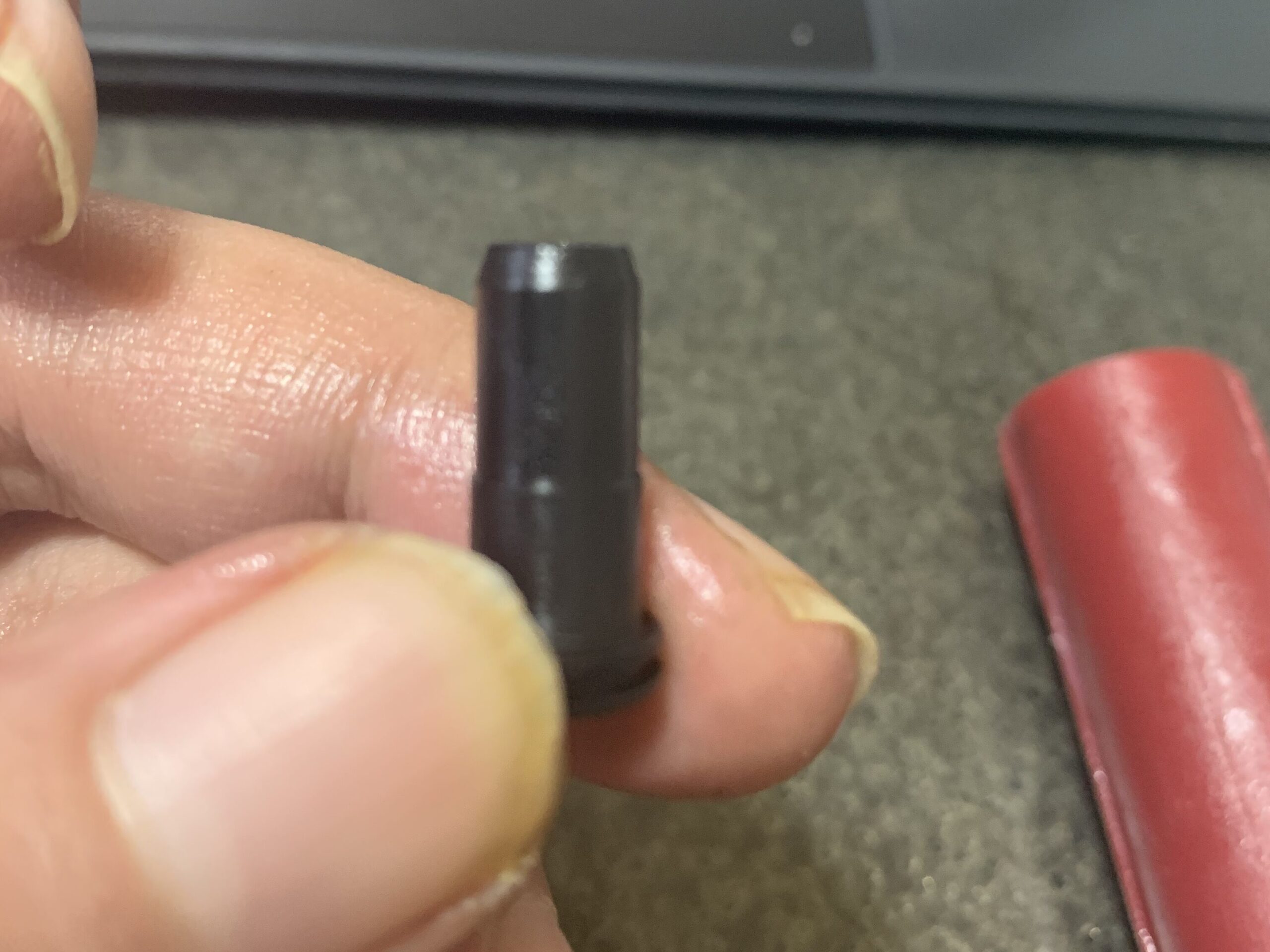

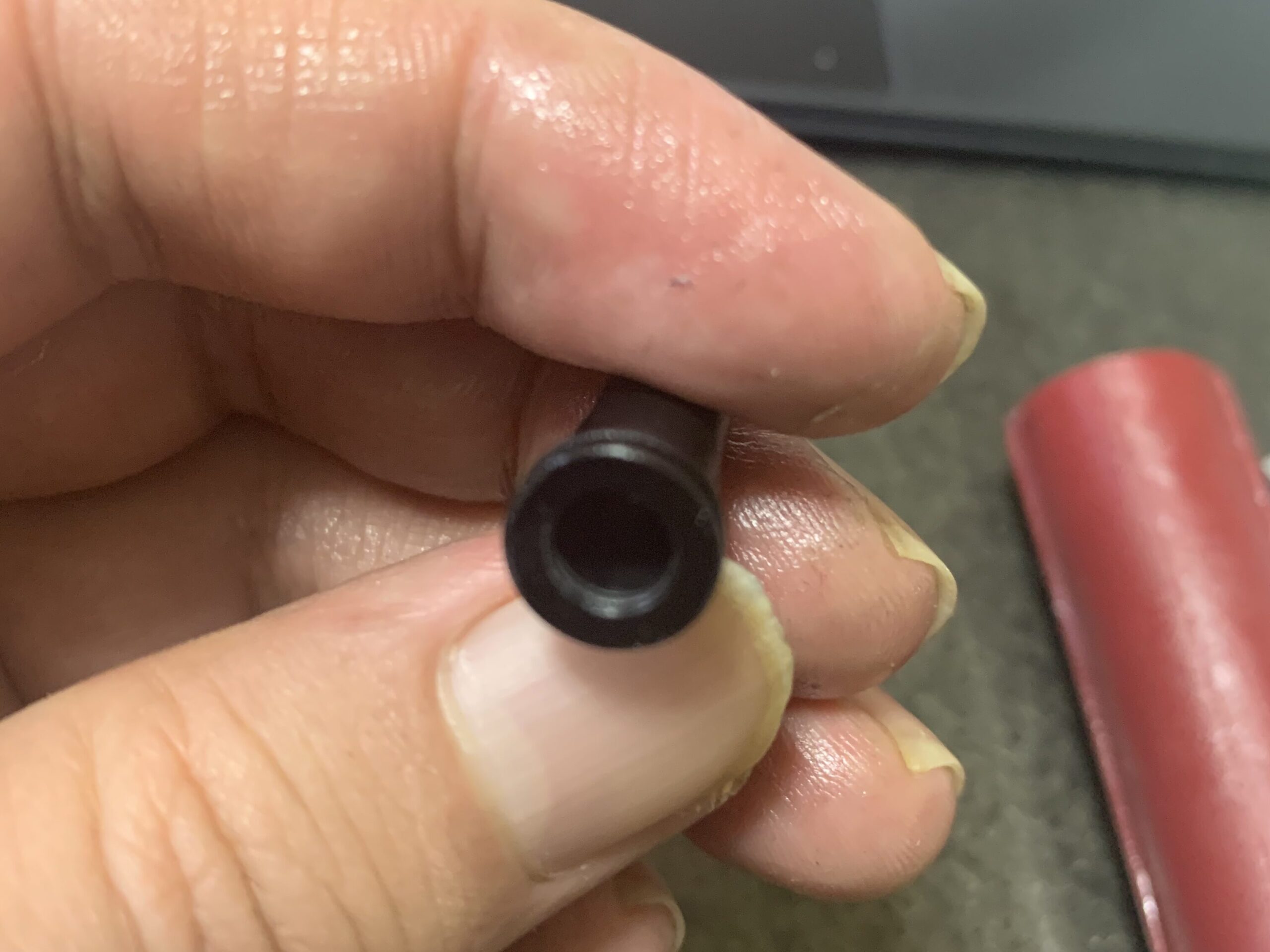

結構短いですが先端の形状やシーリングノズル(ゴムは一個)でそこまで作動抵抗がないので良いです。
![LCT AK74 NV ノズル根元](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-nozzle-base-450x600.jpeg)
![LCT AK74 NV ノズル](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-nozzle-450x600.jpeg)
ピストン、ピストンヘッド

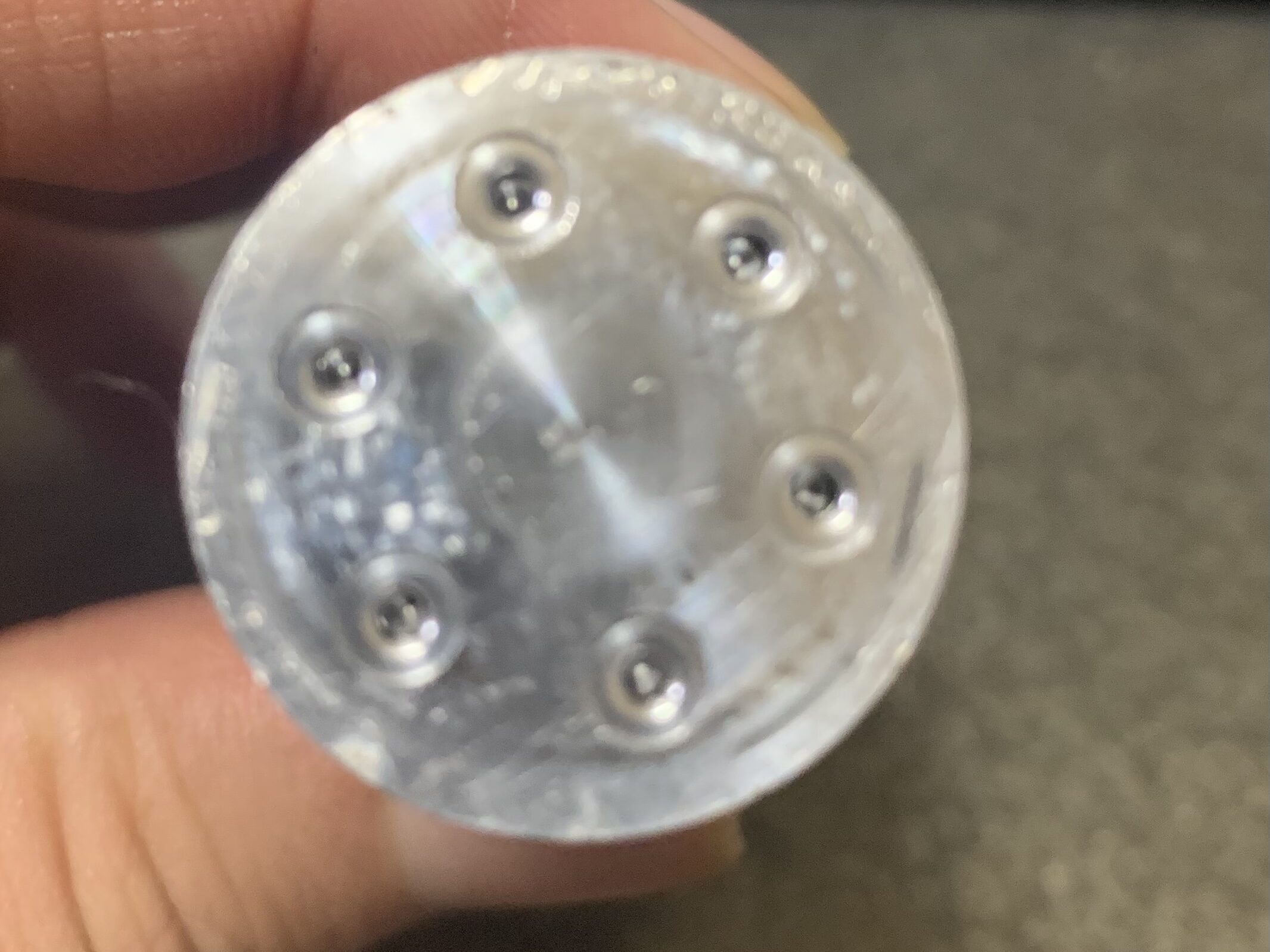

ピストンとピストンヘッドがネジが硬くて取れません。ピストンヘッドは5穴の後方排気タイプでアルミ製ですね。
![LCT AK74 NV ピストンヘッド](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-pistonhead-567x600.jpeg)

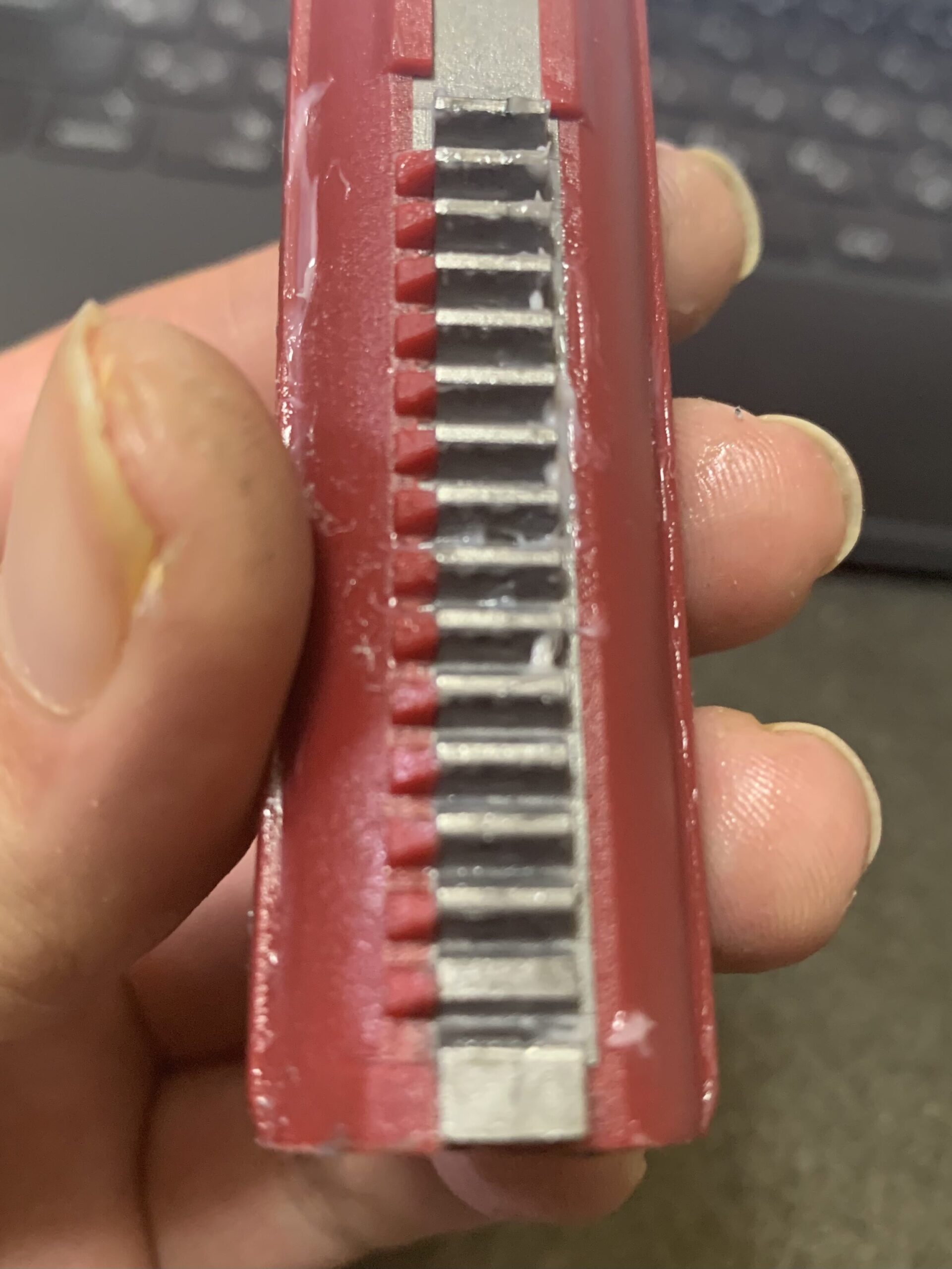

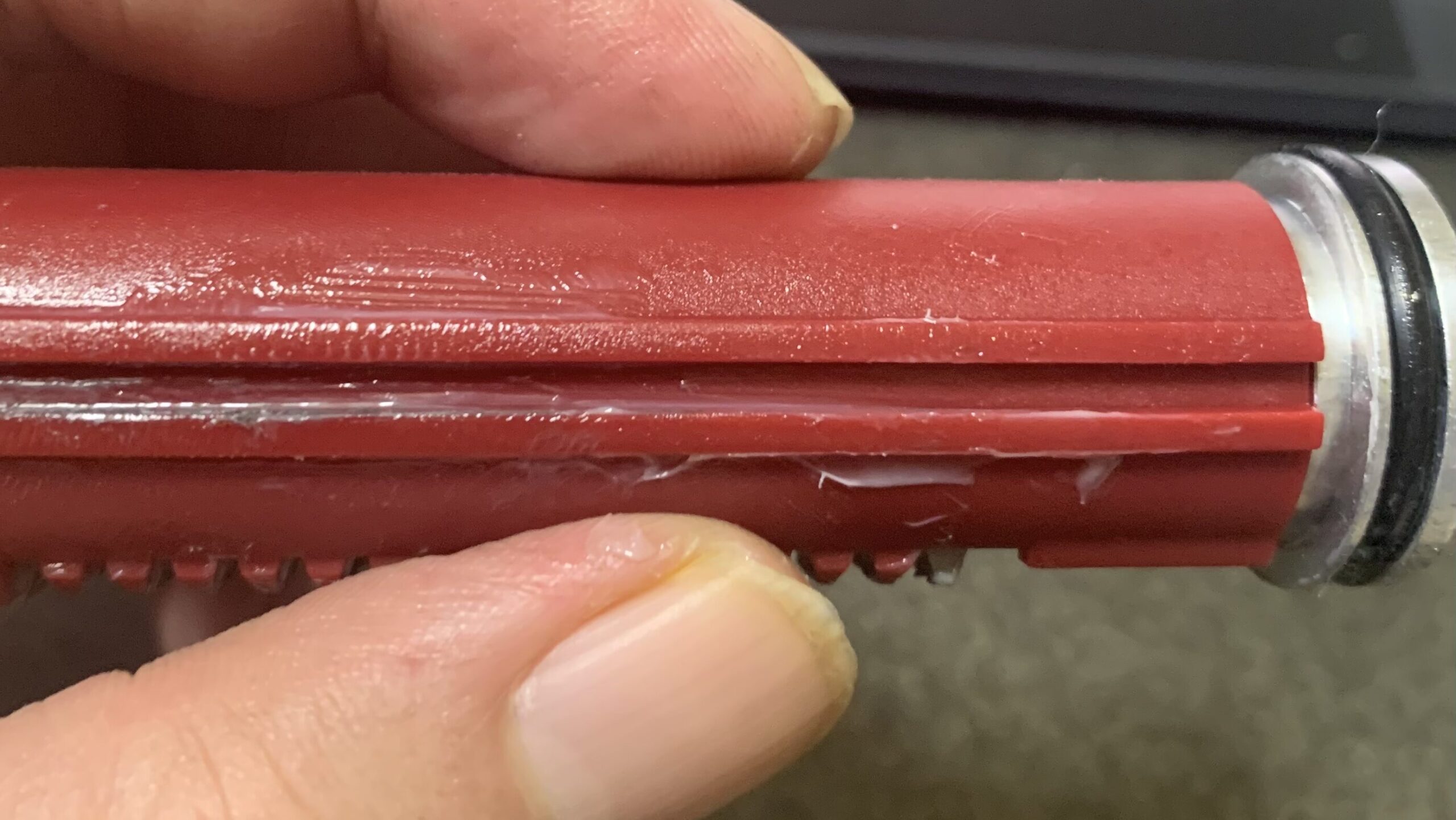

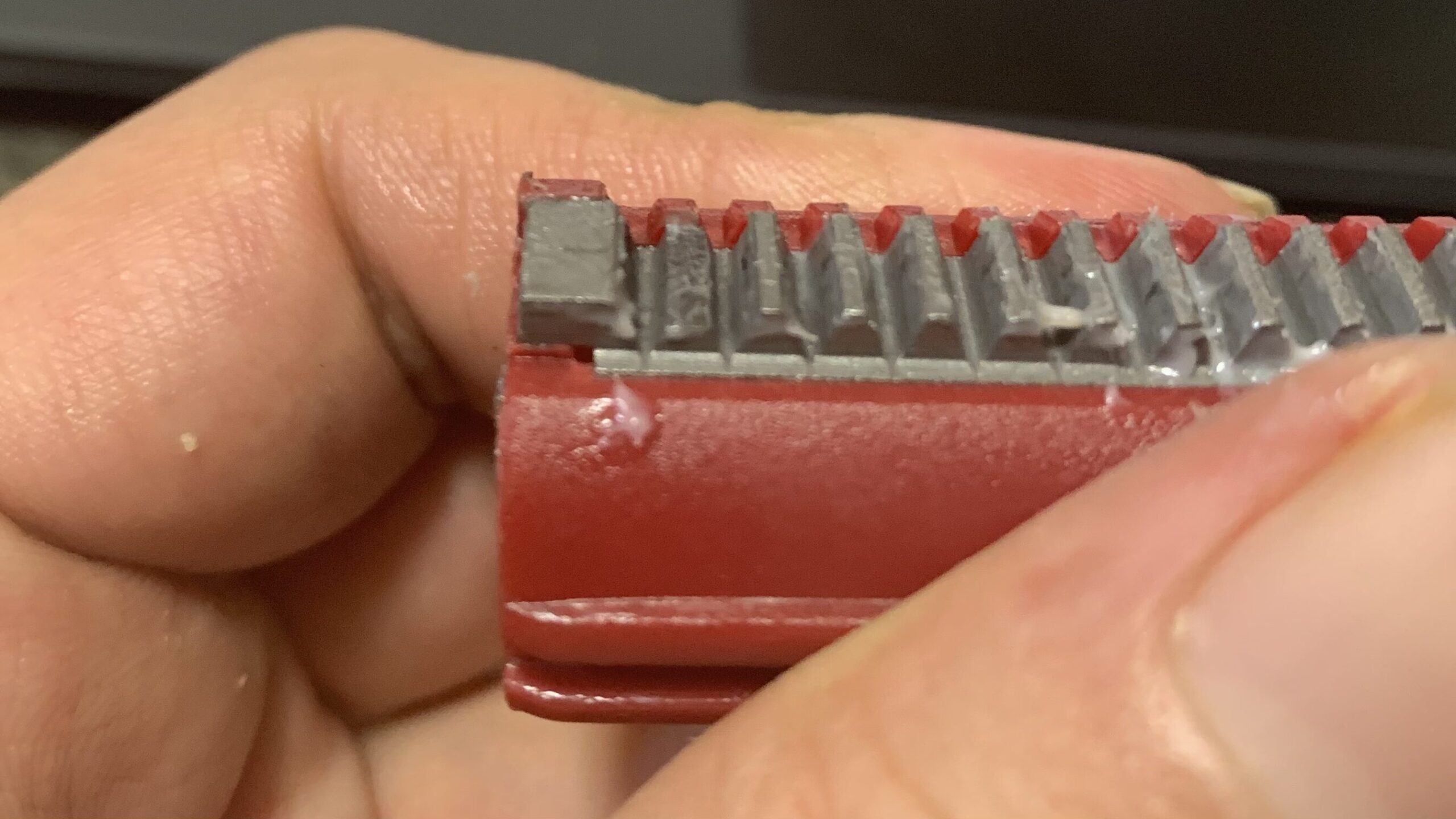

ピストンはABS樹脂に金属ギヤが接着されています。一応、最後から一個前のギヤがピスクラ防止で歯を半分ほど削ってますが足りません。さらに削る必要があるでしょう。材質はよく割れるポリカより全然、良いです。
![LCT AK74 NV ラックギア後端](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-rack-backtip-600x379.jpeg)
![LCT AK74 NV ラックギア](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-rackgear-593x600.jpeg)
![LCT AK74 NV ピストンサイドレール](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-piston-rail-600x311.jpeg)
ちなみにシリンダと組み合わせると気密歯しっかりしていたので問題はありませんがピストンが31gで結構重いです。
私は、大体で25g前後にしています。純正品は考えて使わないと問題が起きるかもしれません。。
次に駆動系を見ていきましょう。

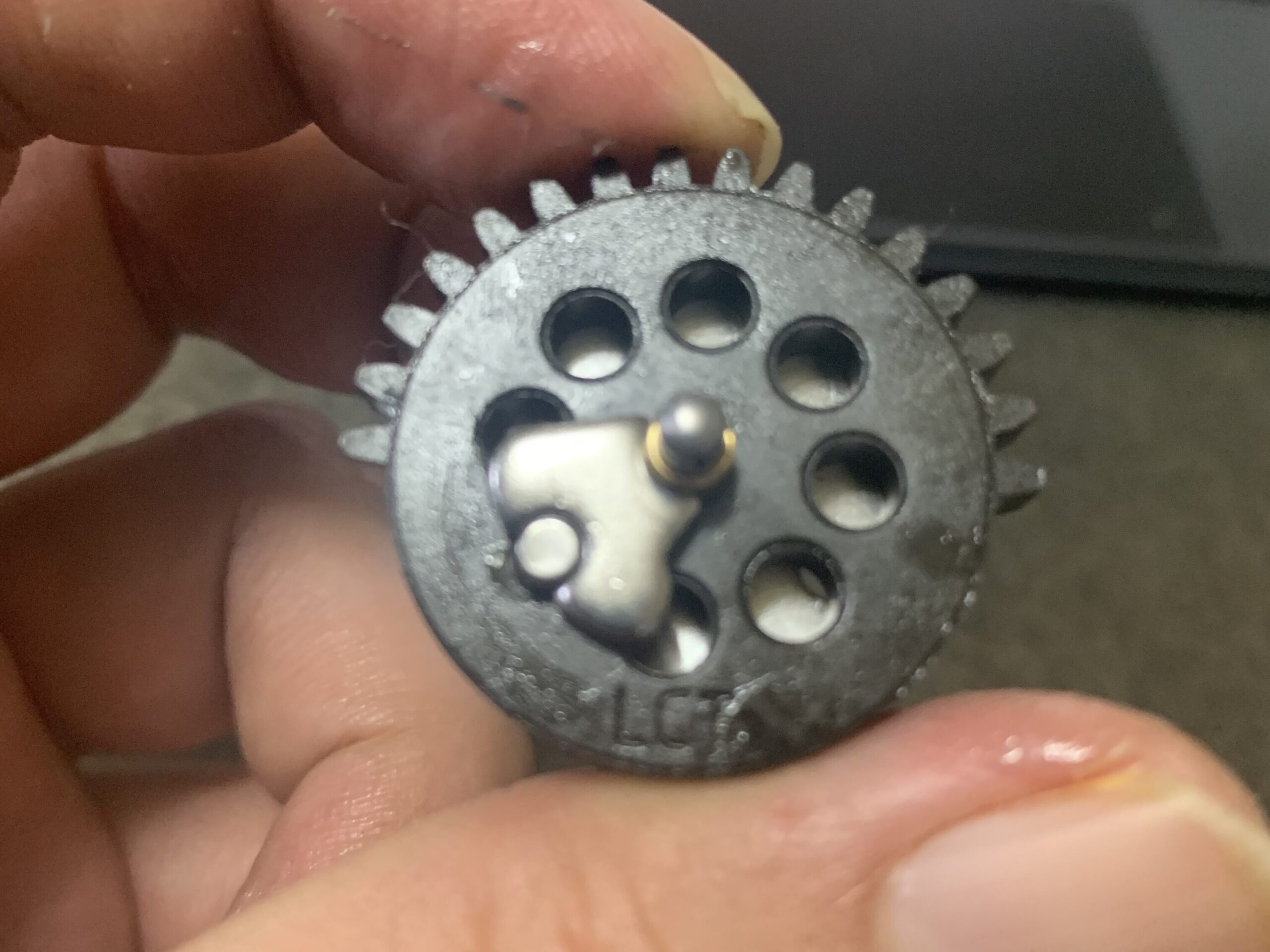

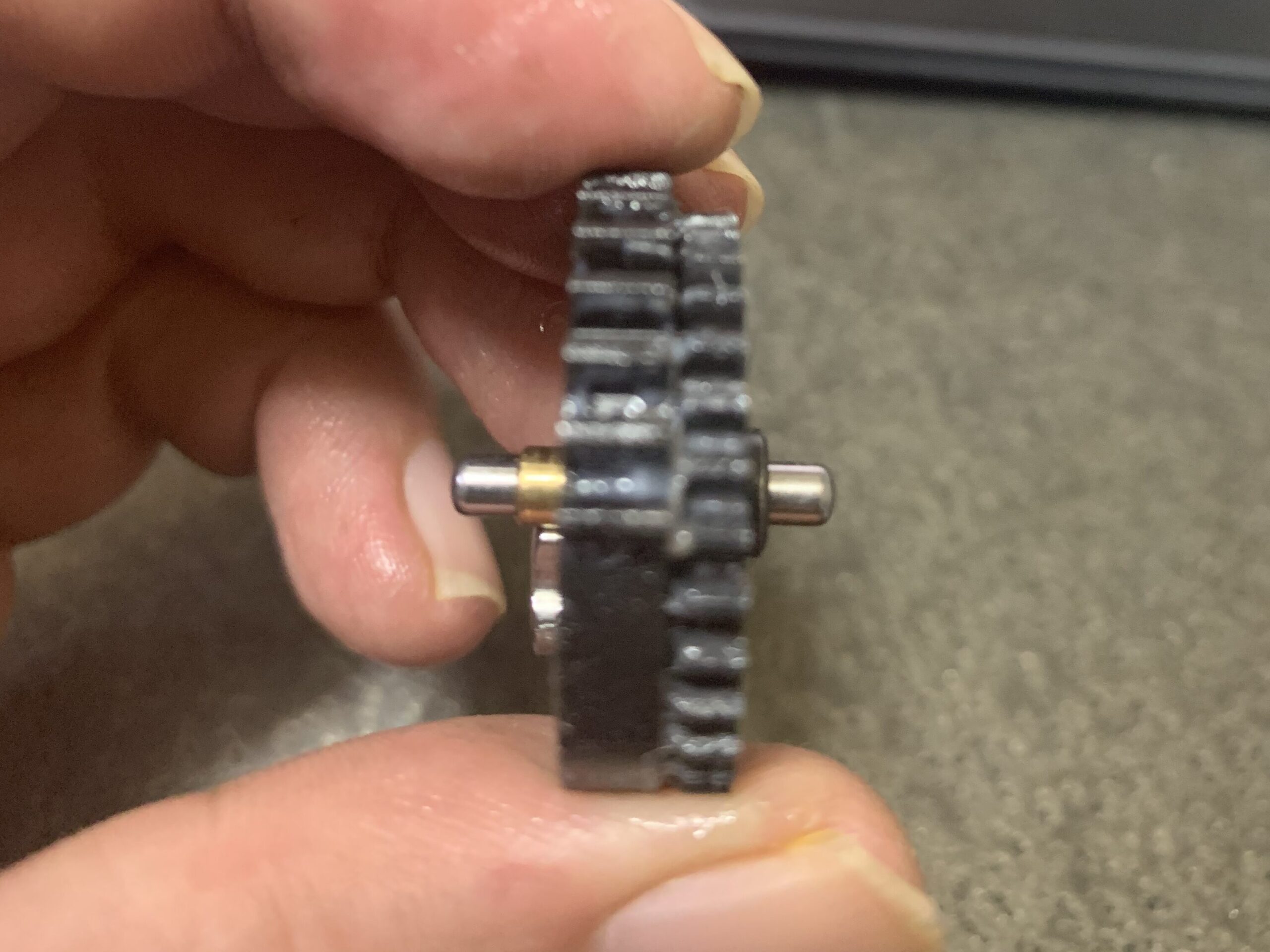

セクターギヤ

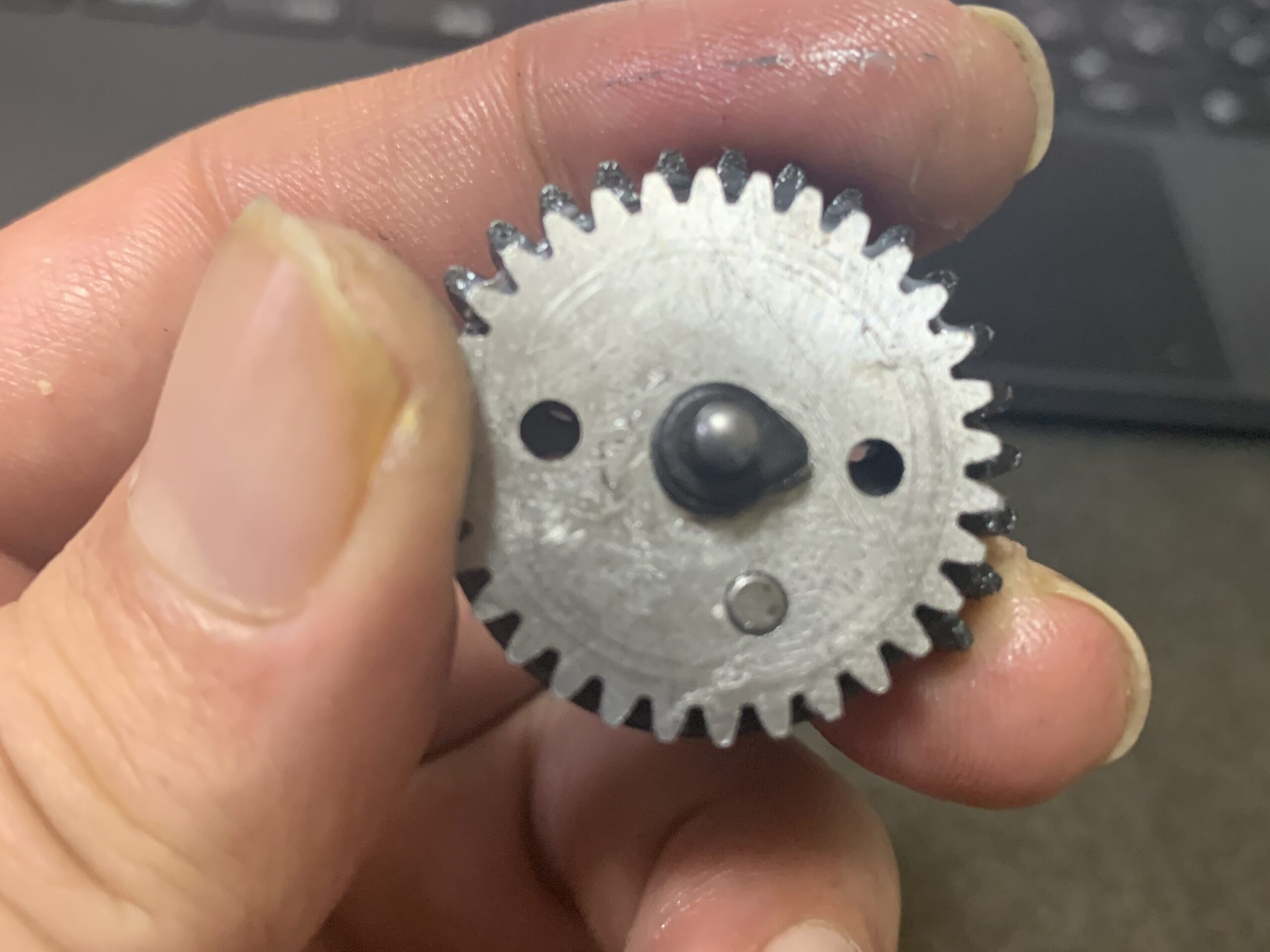

まずセクターギヤです。鉄?のセクターチップです。これはタペットを攻撃するのであまり好きではありません。ギヤ事態は加工精度が良さそうです。ギヤ端面のバリ取りがされていて素晴らしいのですがギヤの軸とベアリングが圧入になっており調整が全くできないのでカスタムする人にとっては扱いにくいです。
あと残念ながらシム調整が適切ではなくて隣のギヤを擦っています。(写真3枚目に跡が残っている)
![LCT AK74 NV セクターギア](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-sectorgear-450x600.jpeg)
![LCT AK74 NV セクターギア 歯面](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-sectorgear-tooth-450x600.jpeg)
![LCT AK74 NV セクターギア 裏](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-sectorgear-backside-450x600.jpeg)

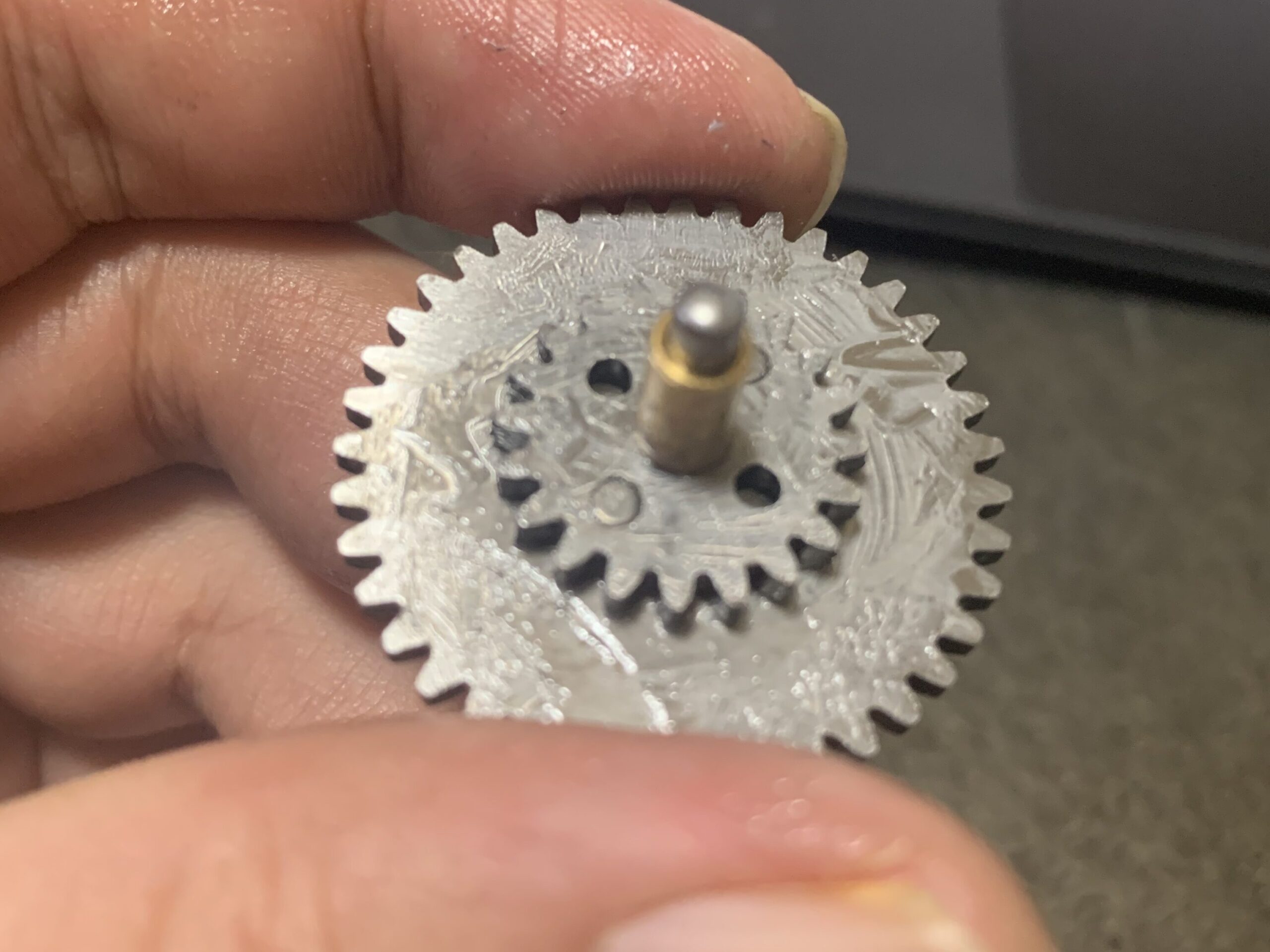

スパーギヤ

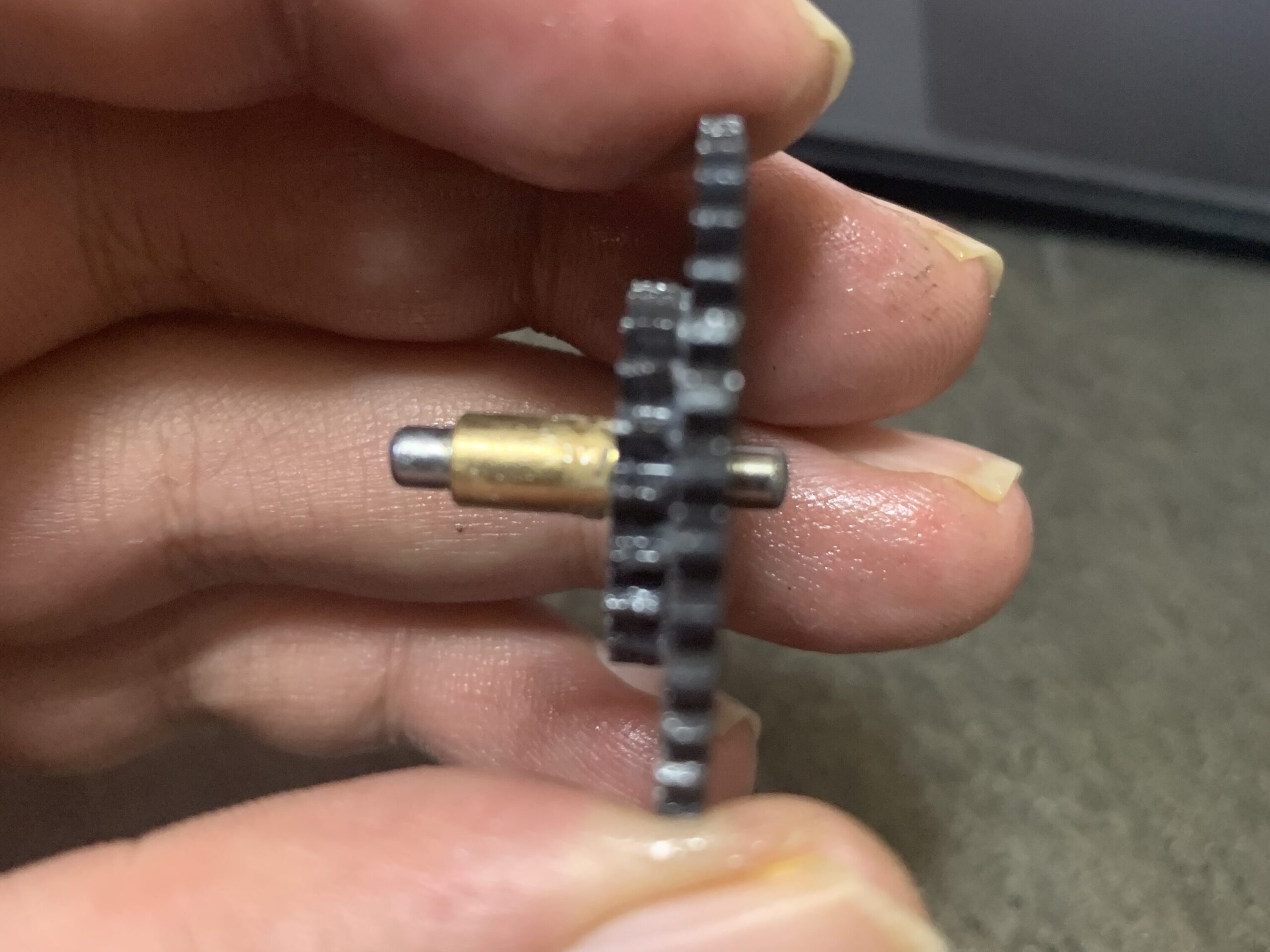

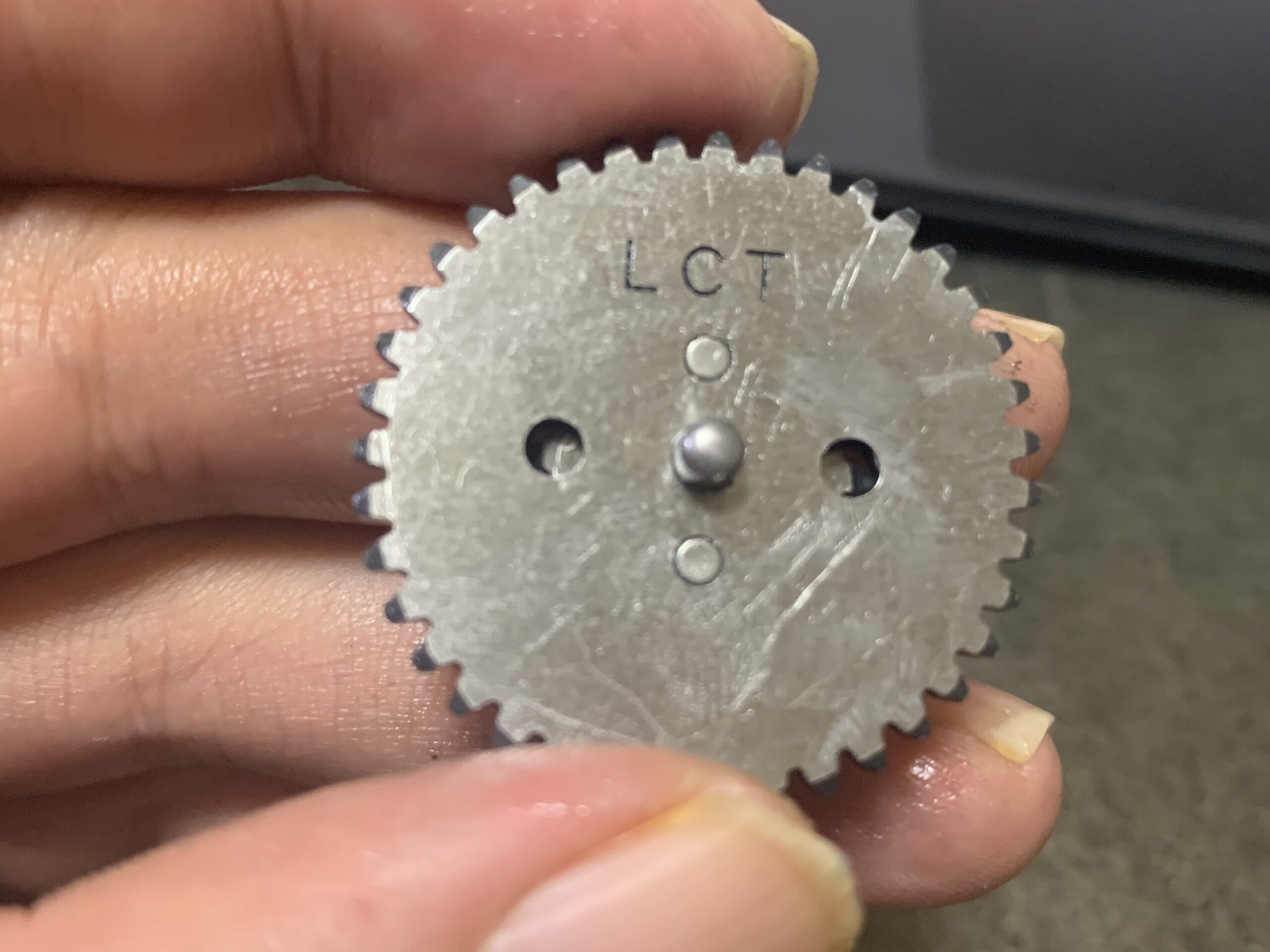

セクターと一緒で造りは良いですが流石に幅が薄すぎないでしょうか?軸もベアリングと圧入で調整できません。
![LCT AK74 NV スパーギア](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-spurgear-450x600.jpeg)
![LCT AK74 NV スパーギア 歯面](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-spurgear-tooth-450x600.jpeg)
![LCT AK74 NV スパーギア 裏側](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-spurgear-backside-450x600.jpeg)
ベベルギヤ

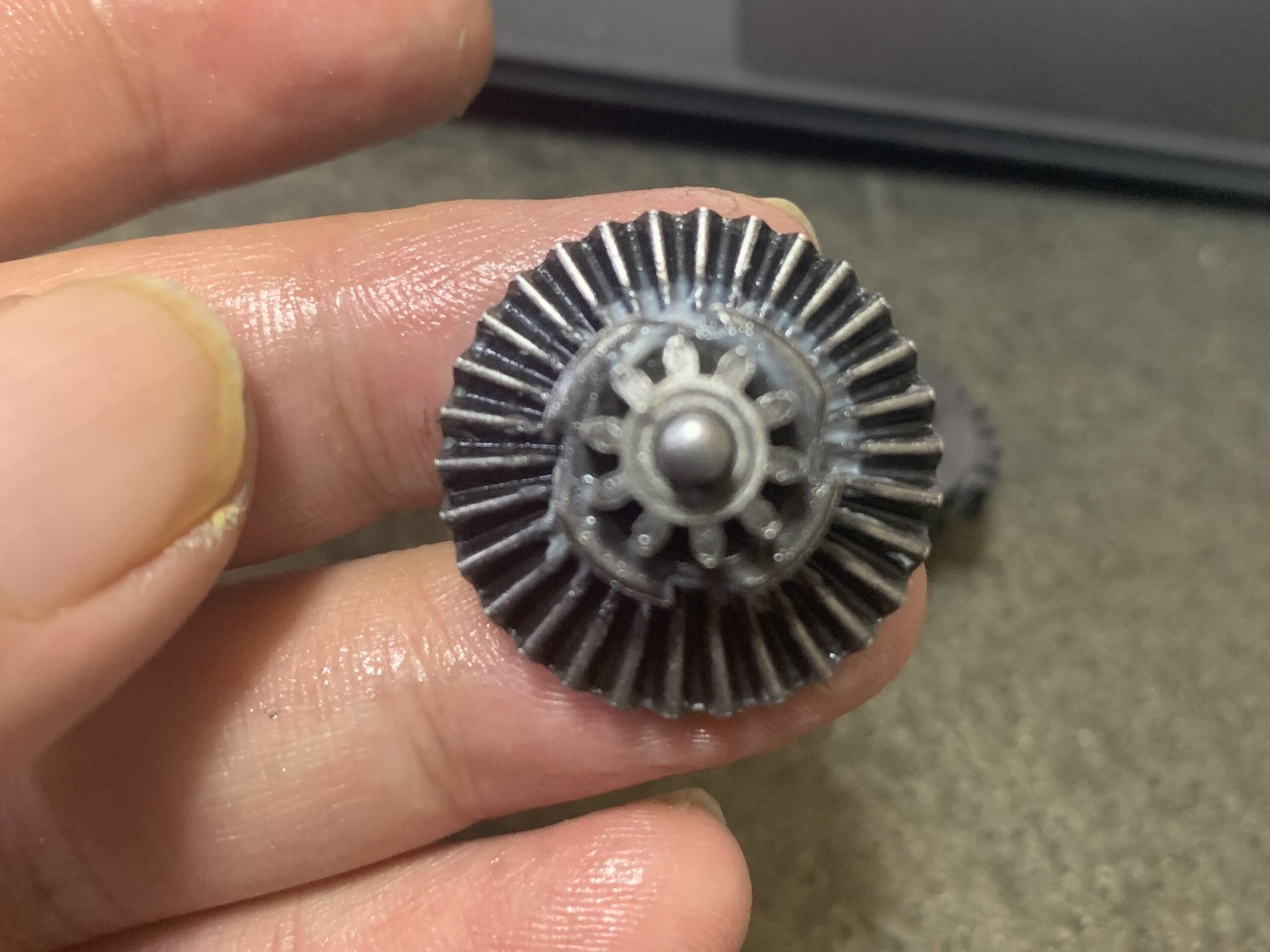

基本的には造りは良いのですが逆転防止ラッチが4枚は少ない気がします。このままのサイクルなら問題無いのですが少しでもサイクルを上げると怪しいです。当然、これも圧入です。しかも一番、タイトな圧入です。
![LCT AK74 NV ベベルギア](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-bevelgear-600x441.jpeg)

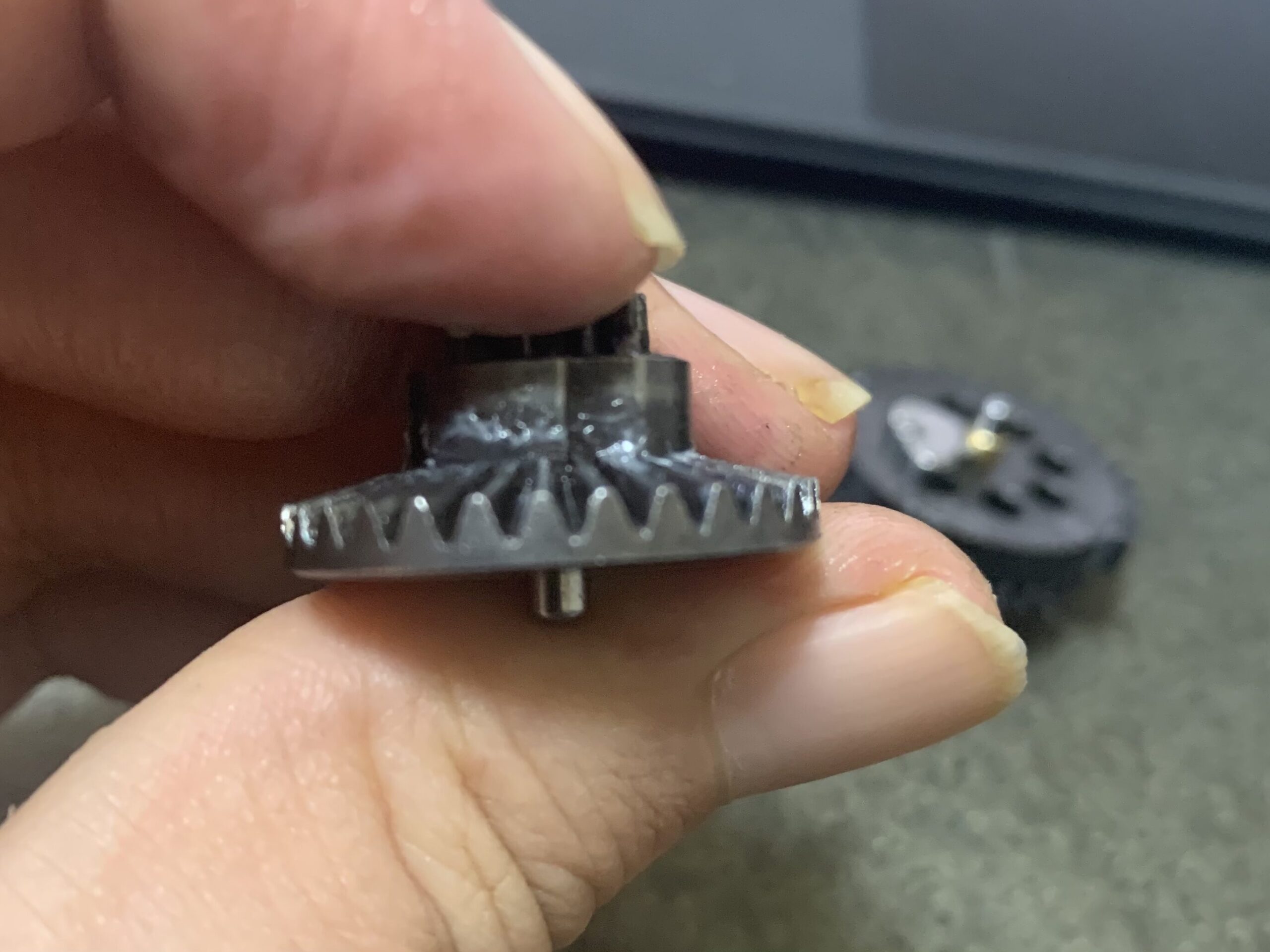

![LCT AK74 NV ベベルギア 歯面](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-bevelgear-tooth-600x408.jpeg)

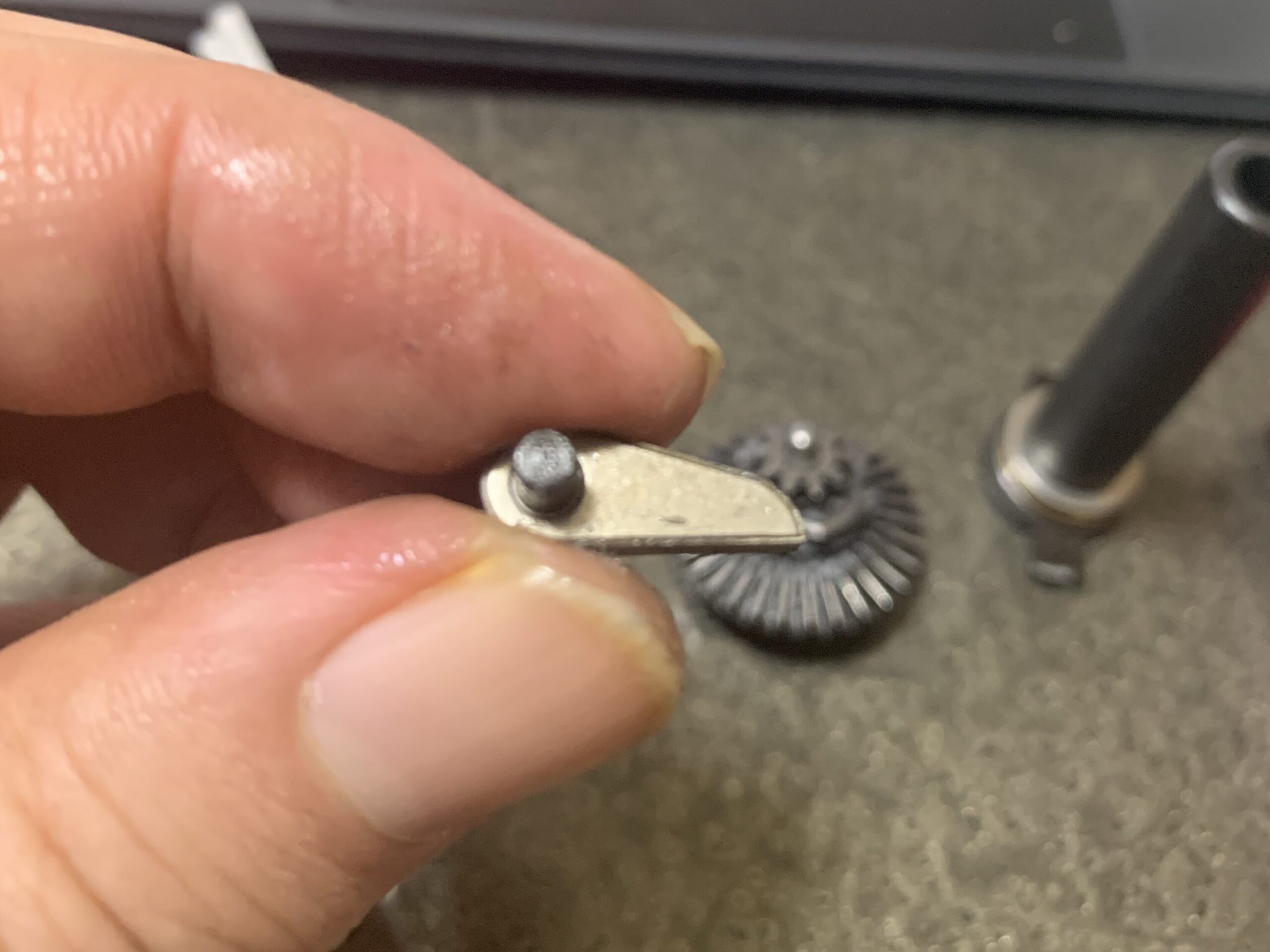

逆転防止ラッチ
逆転防止ラッチです。私は、トラブったことがないので頑丈であればそれで良いです。
![LCT AK74 NV 逆転防止ラッチ](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-antireverselatch-450x600.jpeg)
タペットプレート
タペットはナイロン系?の樹脂で強度はありそうです。精度も良さそうです。
![LCT AK74 NV タペットプレート](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-tappetplate-600x273.jpeg)
羽の形状ですがあまり好きではありません。羽の根元にRが欲しいです。まあ削るんですけどね。
![LCT AK74 NV タペット カム](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-tappet-cam-600x450.jpeg)

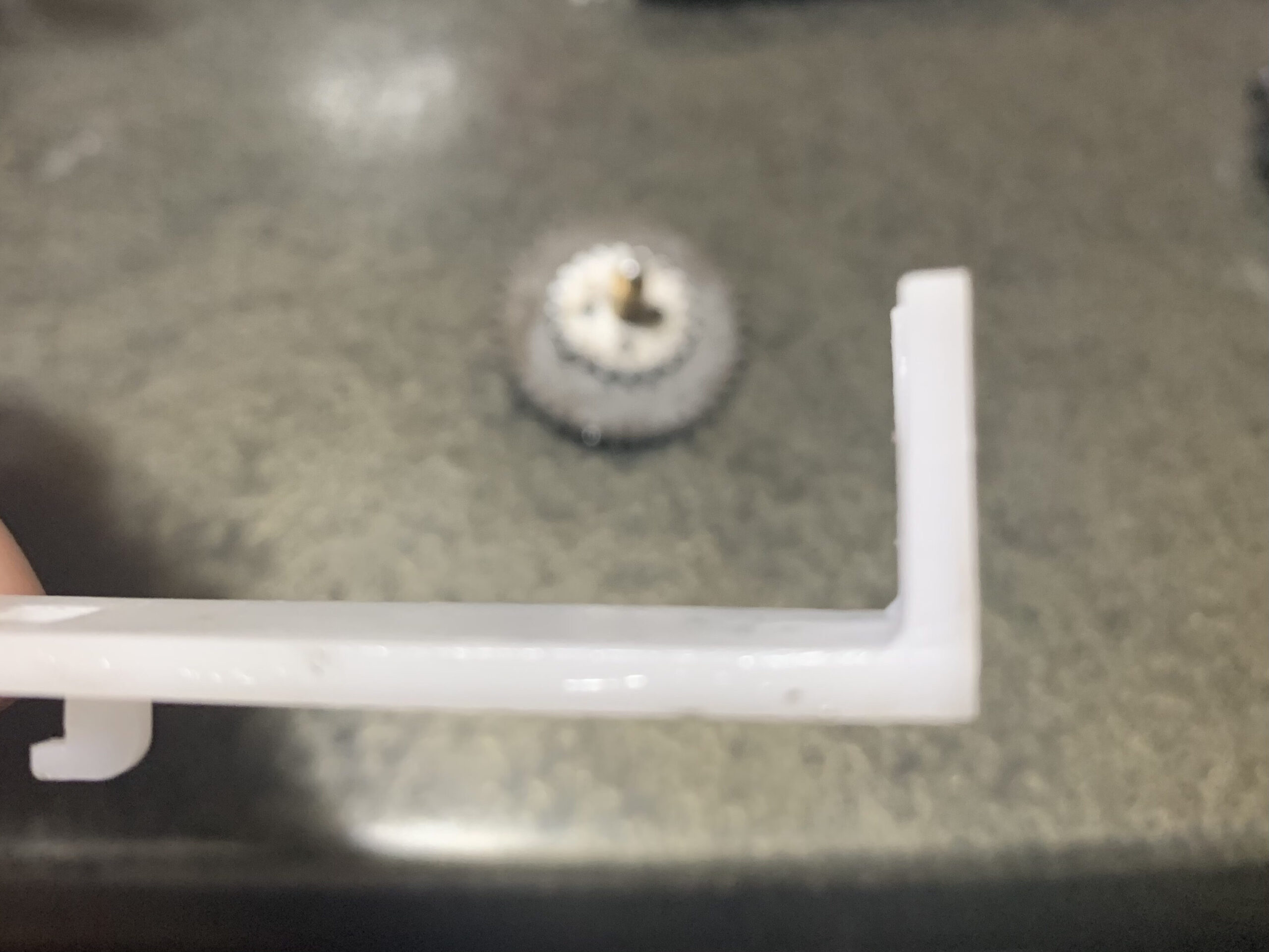

ノズルが入るところは直角度は悪くなさそうかつ強度もありそうです。
![LCT AK74 NV タペット 先端](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-tappet-tip-600x389.jpeg)

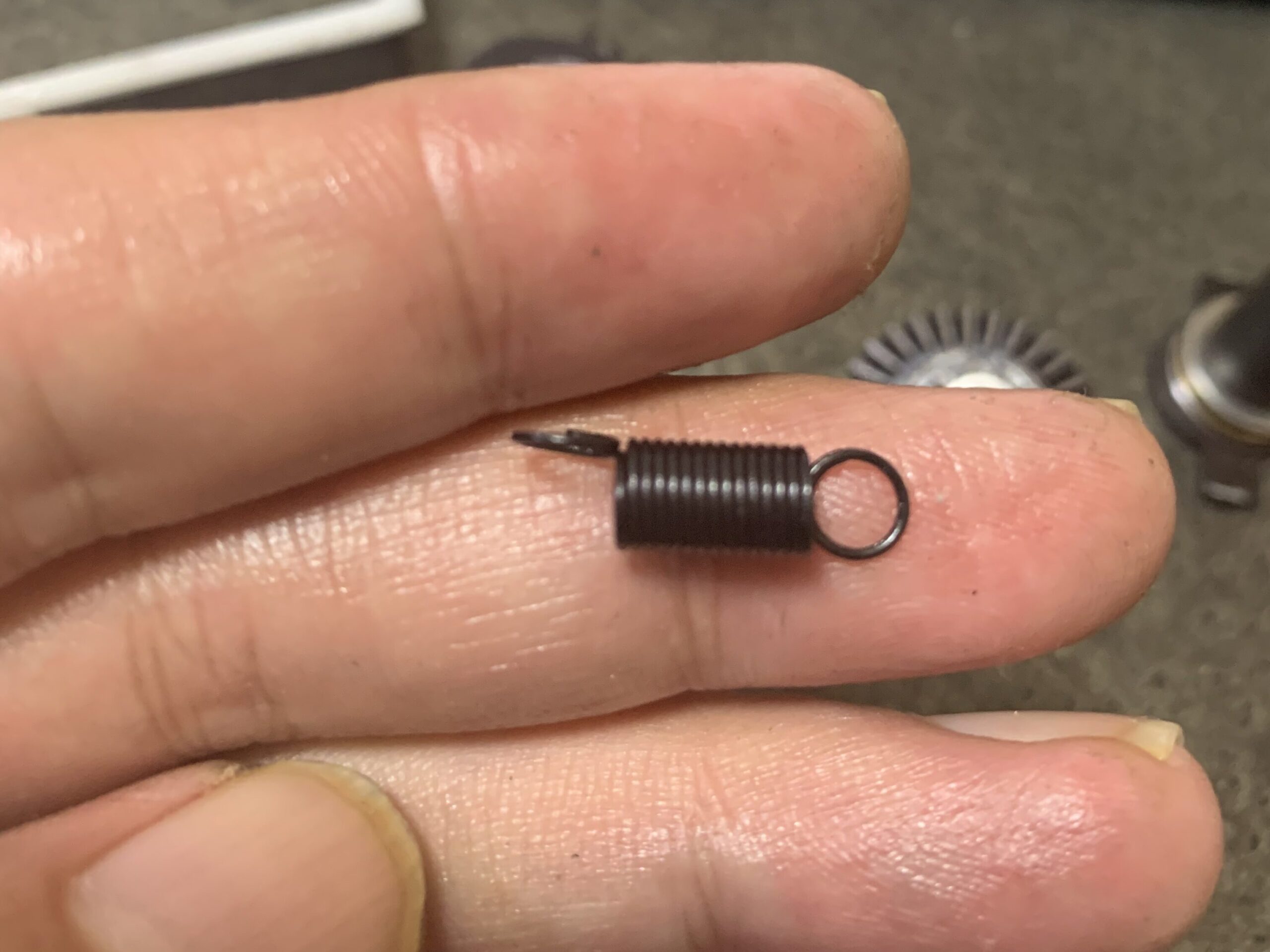

タペットのリターンスプリングです。巻き数も多くてかなり強いのでタペットの追従性は良いと思います。
![LCT AK74 NV タペット スプリング](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-tappet-spring-450x600.jpeg)
次に電装系です。

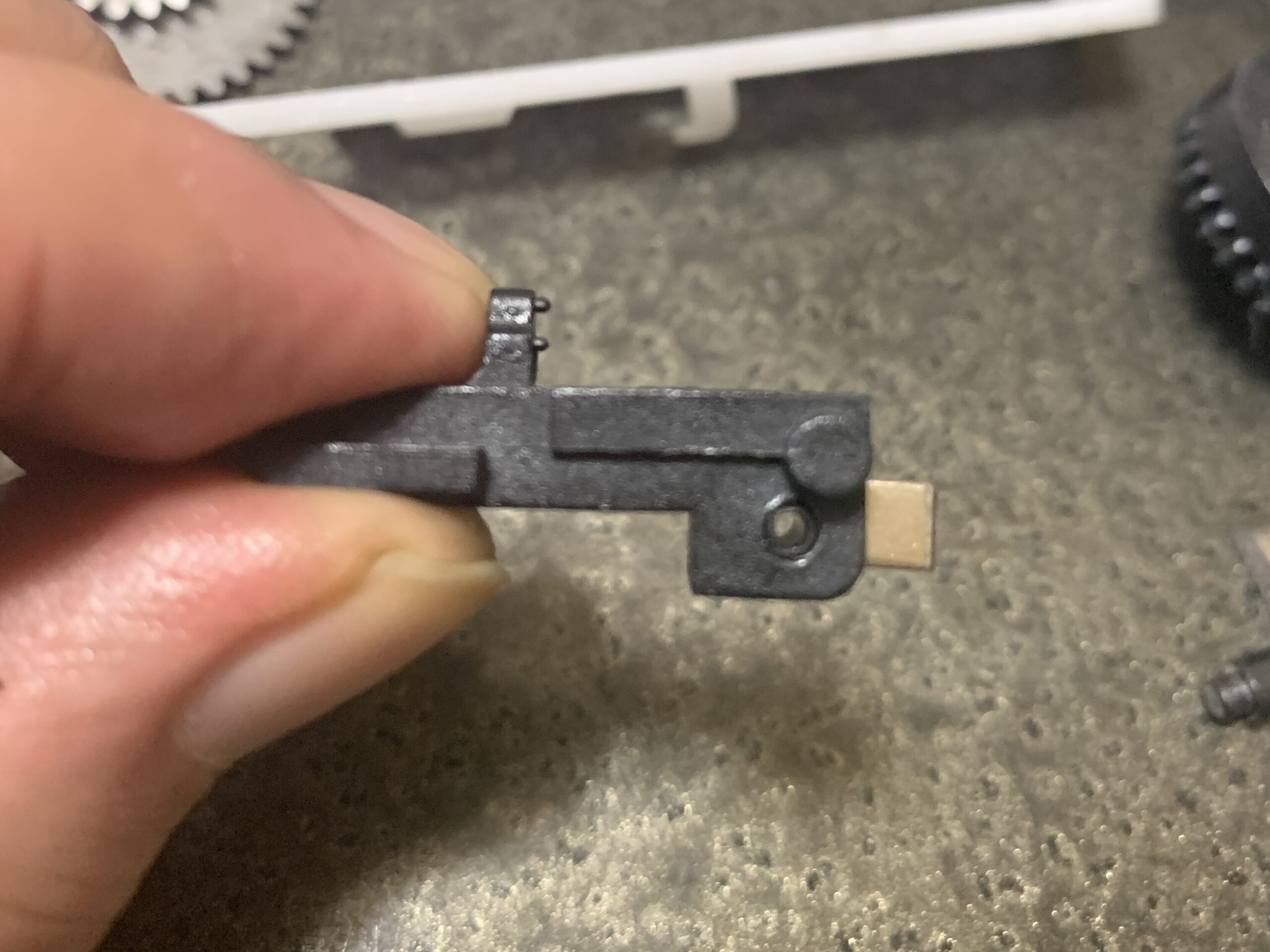

スイッチ

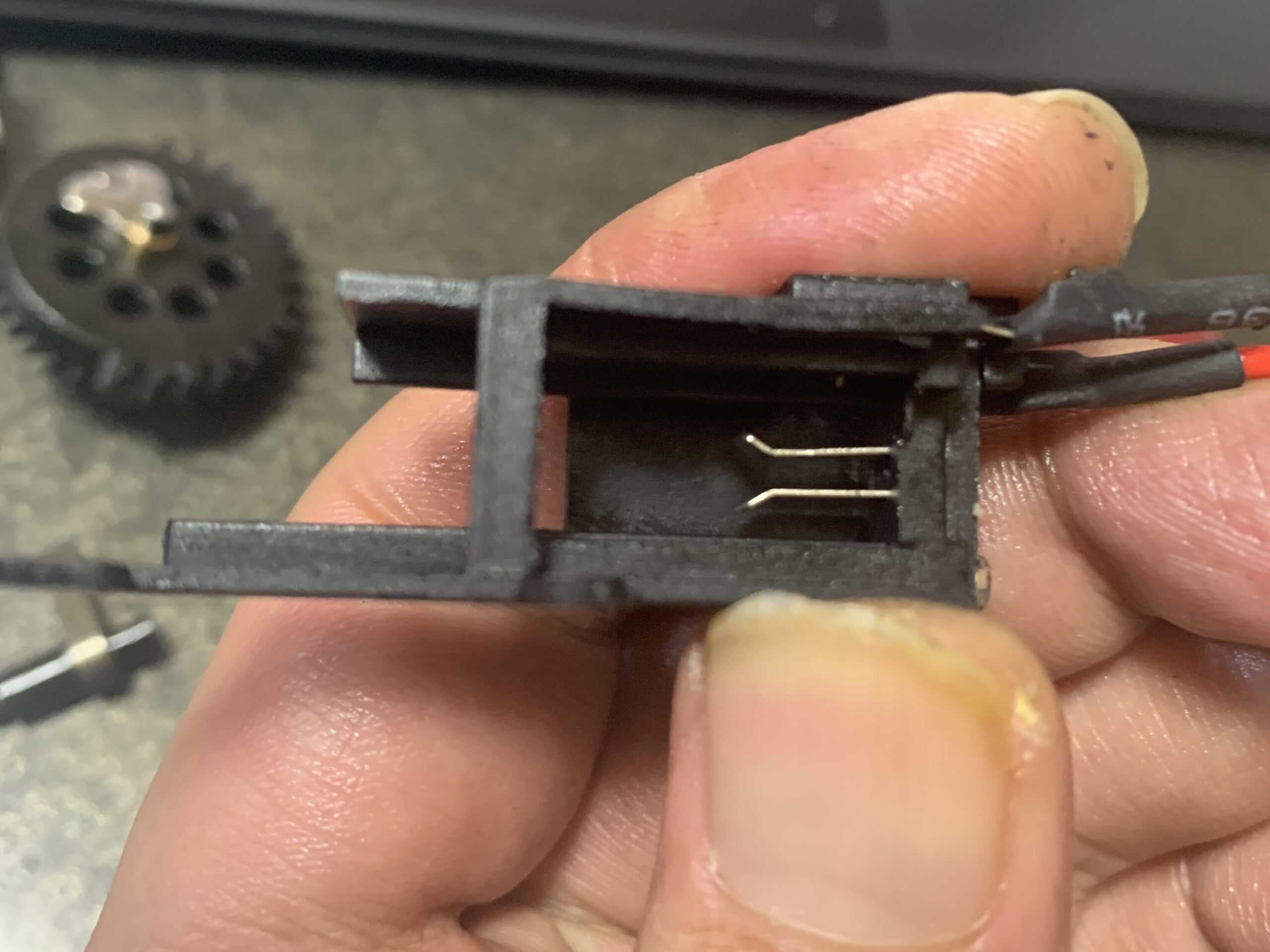

スイッチですが普通です。特に特徴はないです。
![LCT AK74 NV スイッチ メス](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-switch-female-450x600.jpeg)
![LCT AK74 NV スイッチ オス](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-switch-male-450x600.jpeg)
ハーネスが0.75sqの配線で細いのでハーネスの引き直し確定です。
残りにトリガー廻りがありますが特徴がないので割愛します。
最後にメインスプリング、スプリングガイドです。
スプリング

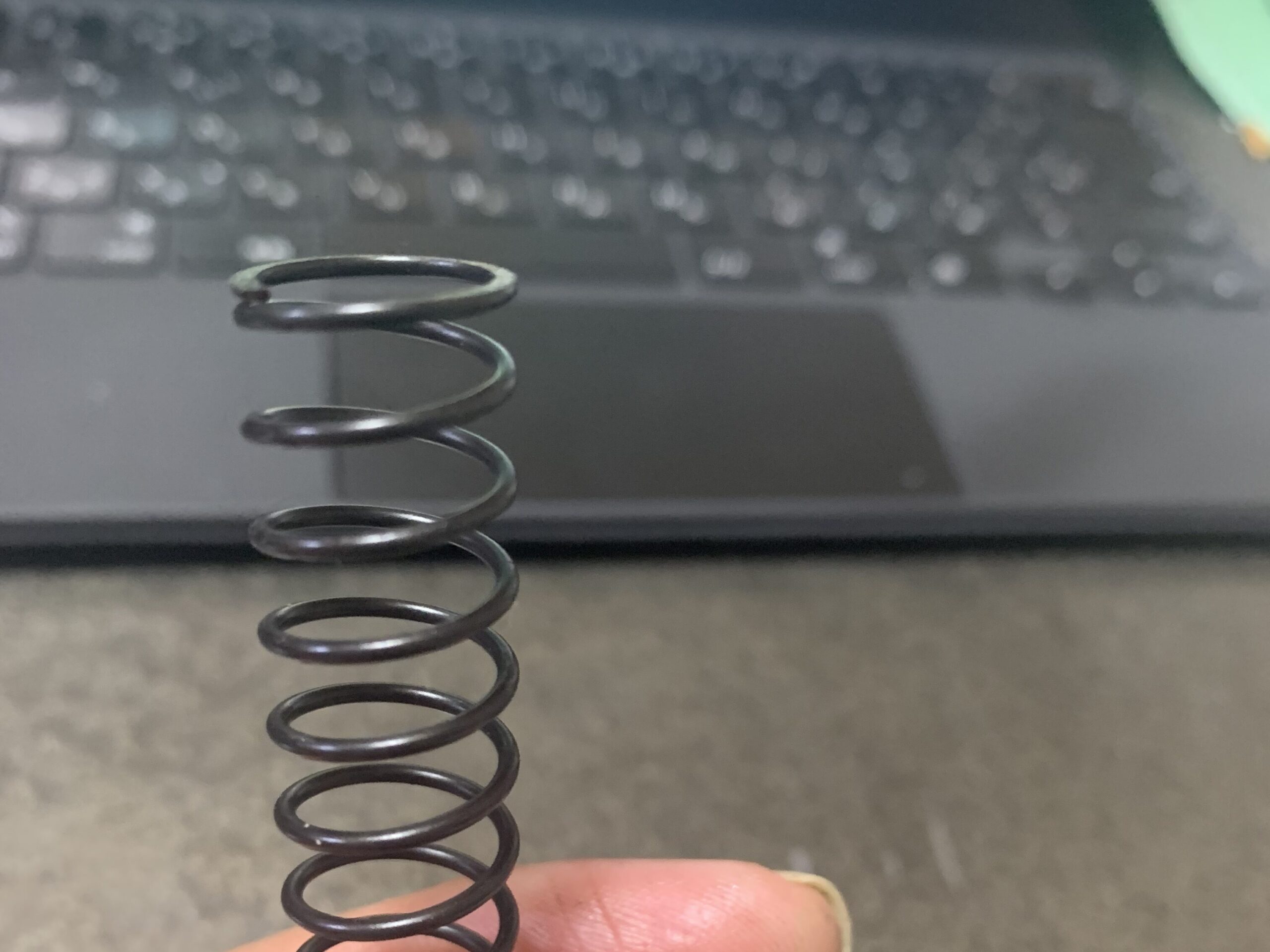

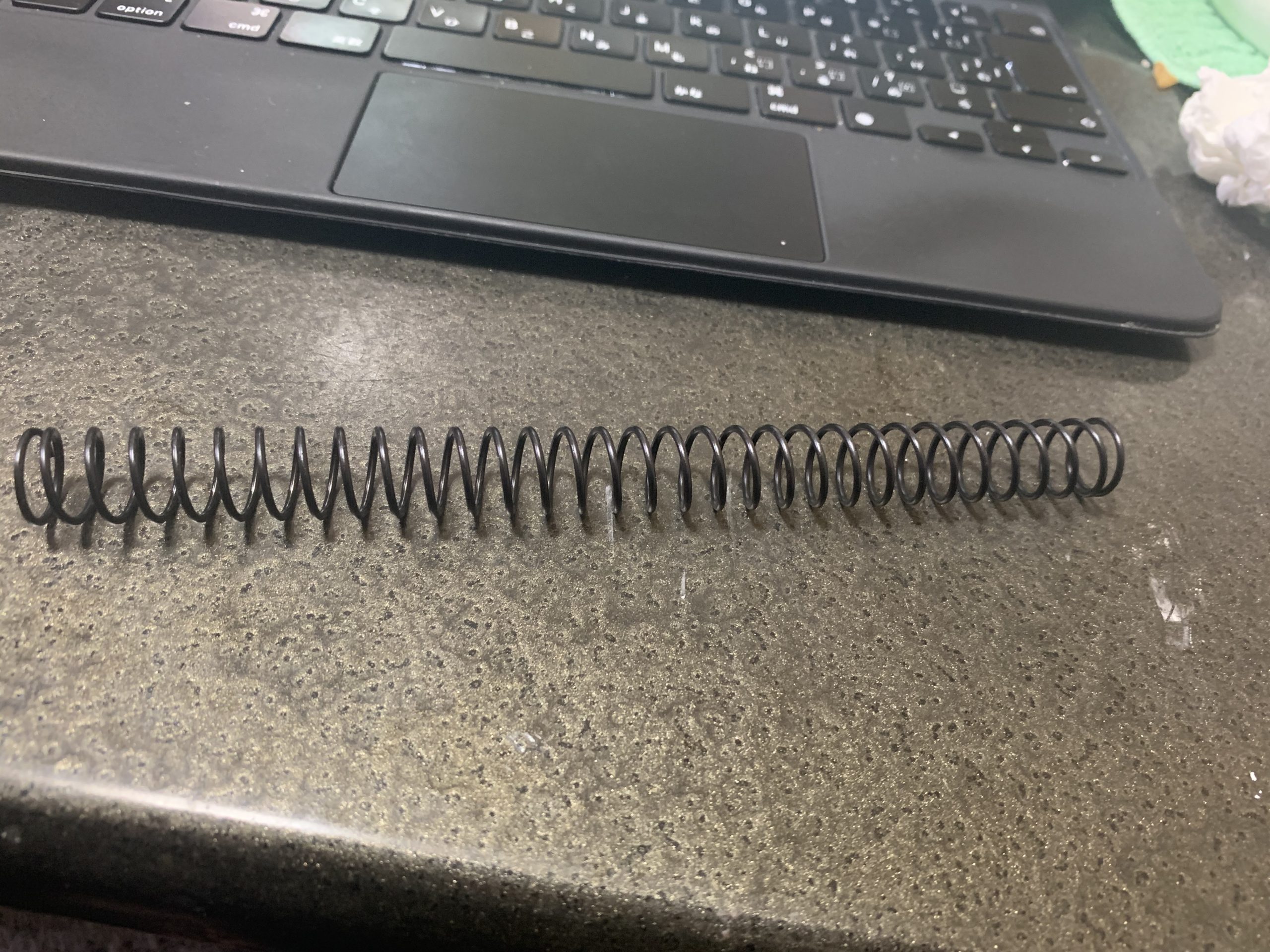

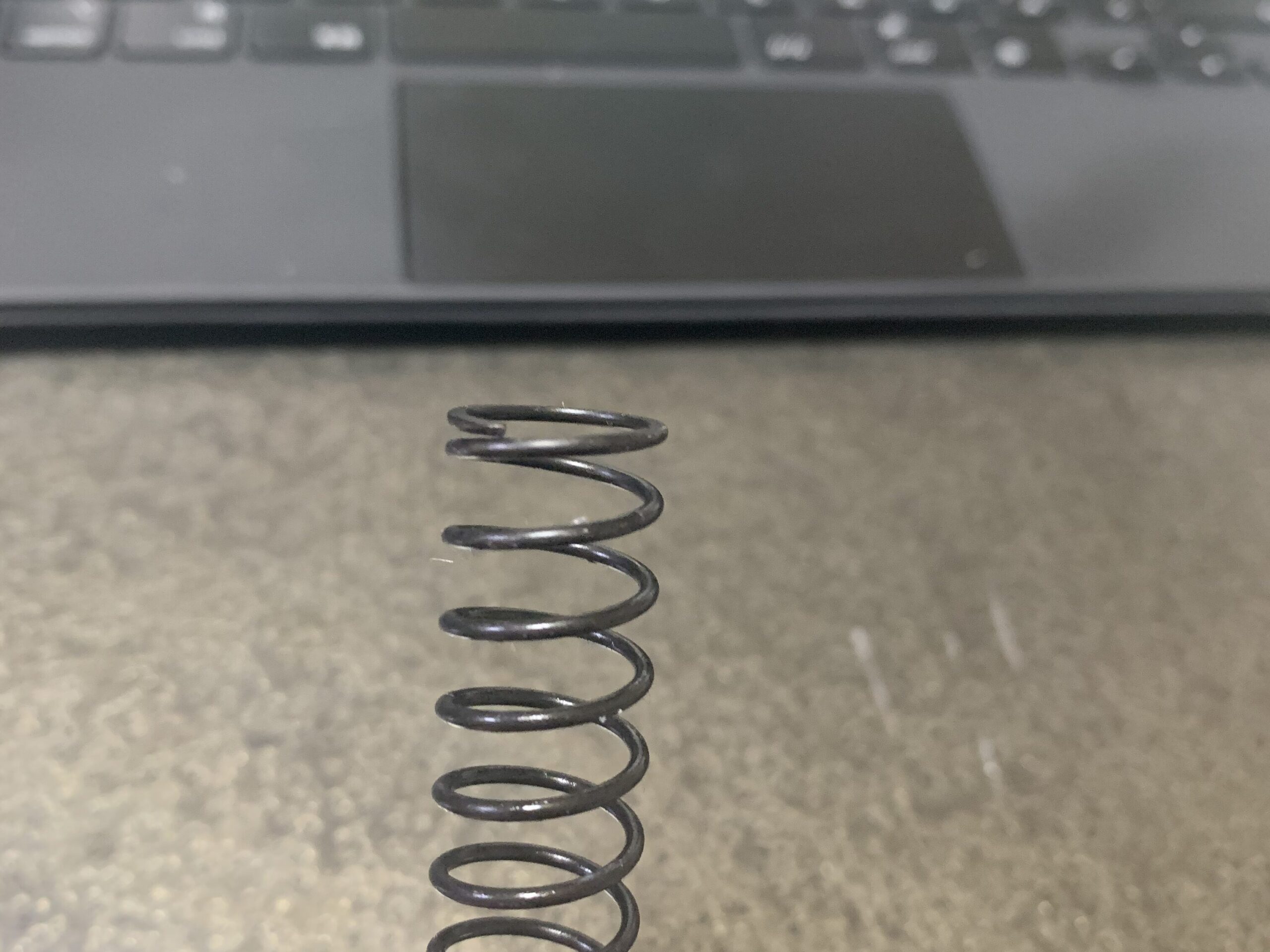

等ピッチのそこそこの長さで端末処理もしっかりしているので1J仕様の専用部品があるようです。バネ鳴りもありませんでした。
![LCT AK74 NV スプリング](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-spring-600x450.jpeg)
![LCT AK74 NV スプリング端末2](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-spring-terminal2-450x600.jpeg)
![LCT AK74 NV スプリング端末](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-spring-terminal-450x600.jpeg)

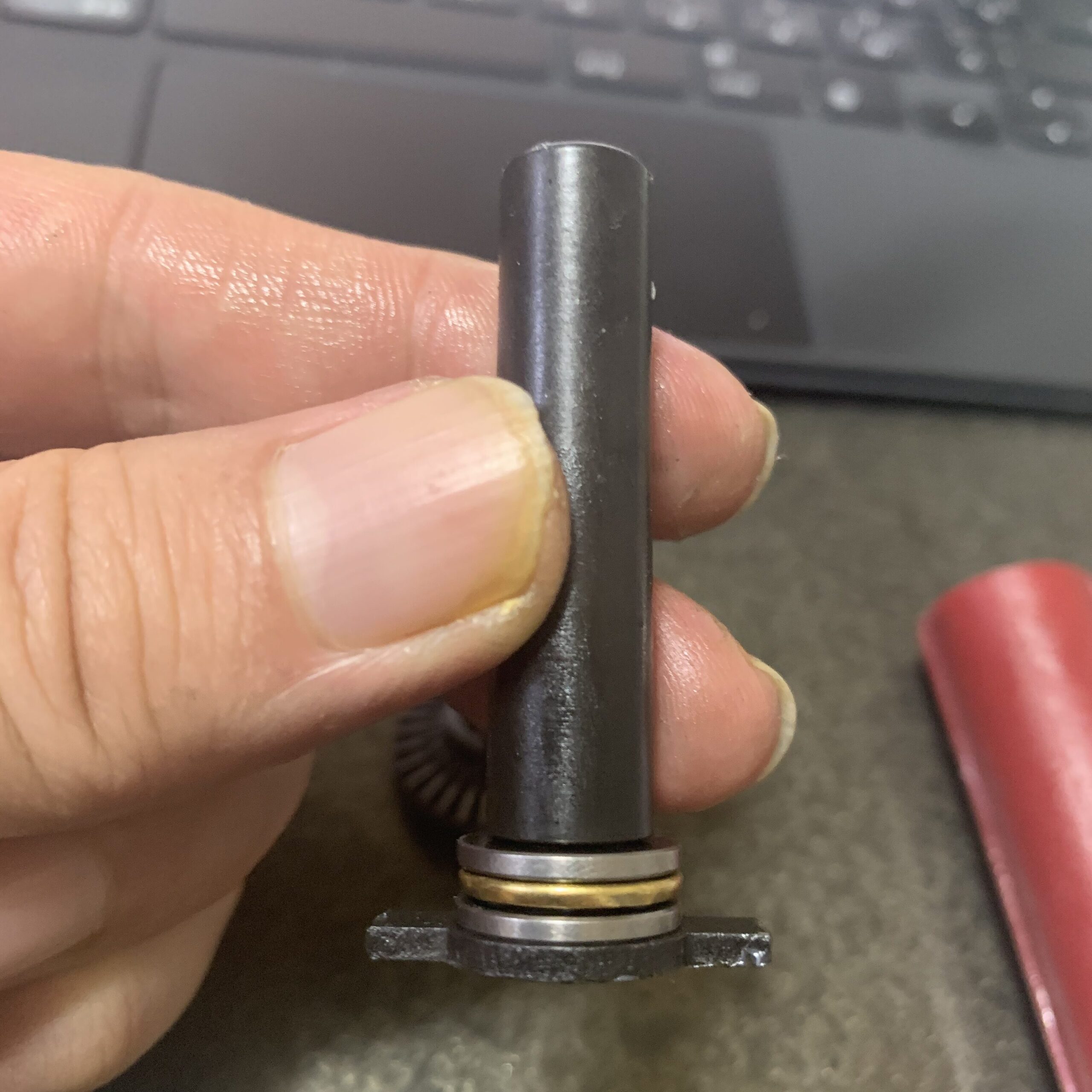

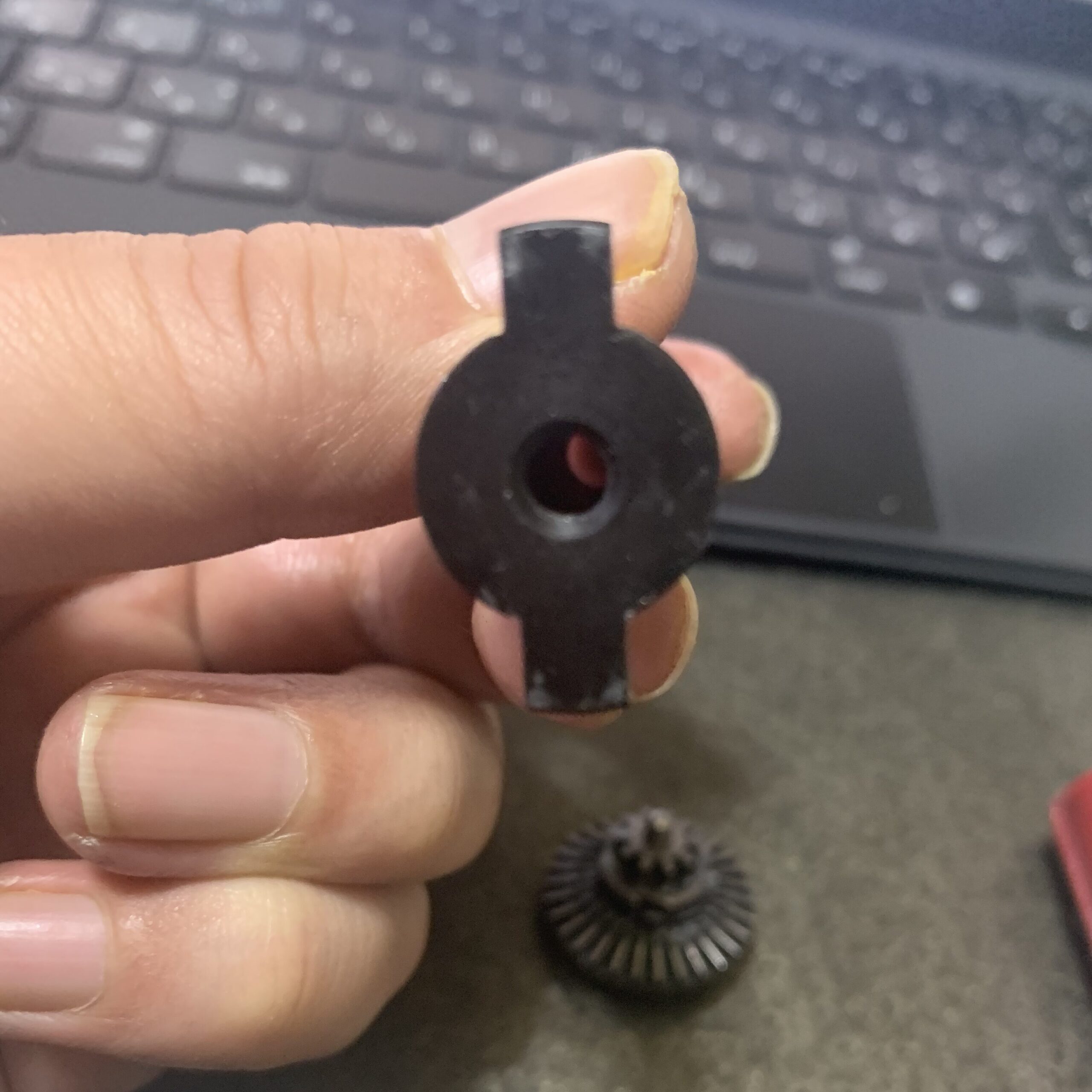

次はスプリングガイド。スラストベアリング入りで耳が長いので組み付け時に便利そうです。できればQD式にして欲しいです。
![LCT AK74 NV スプリングガイド](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-springguide-450x600.jpeg)
![LCT AK74 NV スプリングガイド 底部](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-springguide-base-450x600.jpeg)
これで紹介する部品は全部になります。
総評とカスタムの方向性
![LCT AK74 NV 木製ストック](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-stock-wood.jpeg)
外装に関しては超マニア以外はかなり満足する一品だと思います。本当に各部品が鉄か木です。多少、重いのですが(3.5kgくらい)まあバランス的にそこまで辛くないしあとはロマンと愛で補正します。
ただし唯一、グリップだけはひどいです。純正オプションでキレイなのが売っているので買うのも一つの手だと思います。
性能に関してはサイクルの遅さに目をつぶれば箱出しでもそれなりに高性能だと思います。初速は0.2gで93〜94m/s出ていてホップの形状が悪くないのでかなり弾道は良いと思われます。
メカボックス内は基本的にどの部品も高品質かつ高級部品が組まれています。
ただサイクルが遅かったりスプリングが弱いのに金属歯のピストンだったり部品のセレクトと箱出し性能にアンマッチを感じます。
またギヤが全てベアリングに圧入されているのもマイナスです。整備するのが面倒です。確かにベアリングに軸を圧入すると音や軸振れ、叩かれで有利なのでわからなくもないですが経験上ではめあい公差H8の隙間ミニマムで0で十分だと思います。
メカボ内で気になる点をいくつか挙げましたが耐久性の観点で見ると1J以内であのサイクルなら基本的に壊れることは無くかなり頑丈だと思います。
カスタムの方向性ですがいつも通り使えるパーツはなるべく使うのですが肝心のギヤが使えないのが痛いです。
ギヤを変えるついでに16:1のギヤ比にしてレスポンスを上げる、エア容量が大きいので流速気味にするつもりです。
今後はカスタム編になります。部品を発注中なので届いて組み次第アップします。
![](https://kazubara.net/wp-content/uploads/2021/02/lctak74nv-custom-finish-rightside-300x118.jpeg)
・LCT LCK74 AK74 NV AEG
電動、木ストのAK74ではトップレベルの出来だと思います。
